Atag A244CL | vanaf 11-2009 OSS1 onderdelen

In brief

Instalpunt levert 95 originele onderdelen voor de Atag A244CL | vanaf 11-2009 OSS1, o.a. ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.

95Spare parts
63In stock
€18,95Vanaf
22Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag A244CL | vanaf 11-2009 OSS1 (cv-ketel)? Hieronder staan alle 95 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Atag A244CL | vanaf 11-2009 OSS1

Onderdeel	Vanaf	Delivery
Ventilator Atag fan 230V	€305,95	Op voorraad, morgen in huis
Ontstekingsonderdeel Atag ignition electrode incl. seal Q and SHR after new heat exchanger 2013 from 2009	€104,45	Op voorraad, morgen in huis
Druksensor Atag water pressure sensor Huba	€114,45	Op voorraad, morgen in huis
Flowsensor Atag flow sensor	€59,95	Op voorraad, morgen in huis
Temperatuurvoeler Atag NTC return 10K	€38,95	Op voorraad, morgen in huis
Pomp Atag pump UPMO 15-60 130 9U 230V	€377,95	Op voorraad, morgen in huis
Warmtewisselaar Atag plate heat exchanger OSS2 + sealing rings	€176,95	Op voorraad, morgen in huis
Branderautomaat Atag control unit LMU84 DWK after 10/-2012	€434,95	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installer or self-employed engineer? Create a free business account: prices excl. VAT and invoices in your company name.

Ventilatoren voor de Atag A244CL | vanaf 11-2009 OSS1 (2) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag fan 230V	8139182 fabr.nr. S4742800	€305,95	In stock	Bekijk & bestel
Rewind refurbished fan for Atag A/E series (S4742800)	8930071	€239,95	In stock	Bekijk & bestel

Temperatuurvoelers en NTC-sensoren voor de Atag A244CL | vanaf 11-2009 OSS1 (3) alle Atag temperatuurvoelers en NTC-sensoren →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag NTC domestic hot water	8139185 fabr.nr. S4746100	€50,95	In stock	Bekijk & bestel
Atag NTC return 10K	8139178 fabr.nr. S4746000	€38,95	In stock	Bekijk & bestel
Atag NTC flow 10K	8139180 fabr.nr. S4745900	€50,95	In stock	Bekijk & bestel

Druksensoren voor de Atag A244CL | vanaf 11-2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag water pressure sensor Huba	8135490 fabr.nr. S4466300	€114,45	In stock	Bekijk & bestel

Flowsensoren en stromingsschakelaars voor de Atag A244CL | vanaf 11-2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag flow sensor	8139168 fabr.nr. S4746800	€59,95	In stock	Bekijk & bestel

Pompen voor de Atag A244CL | vanaf 11-2009 OSS1 (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag pump UPMO 15-60 130 9U 230V	8130007 fabr.nr. S5033900	€377,95	In stock	Bekijk & bestel

Warmtewisselaars voor de Atag A244CL | vanaf 11-2009 OSS1 (1) alle Atag warmtewisselaars →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag plate heat exchanger OSS2 + sealing rings	8139203 fabr.nr. S4744900	€176,95	In stock	Bekijk & bestel

Gasblokken en gasregeling voor de Atag A244CL | vanaf 11-2009 OSS1 (2) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag gas control block	8139183 fabr.nr. S4751900	€208,95	In stock	Bekijk & bestel
Atag venturi SHR24 for OSS1	8139089 fabr.nr. S4318810	€102,95	In stock	Bekijk & bestel

Branderautomaten voor de Atag A244CL | vanaf 11-2009 OSS1 (2) alle Atag branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag control unit LMU84 DWK after 10/-2012	8139625 fabr.nr. S4834900	€434,95	In stock	Bekijk & bestel
Atag control unit LMU-B A-SER up to 12-2012	8139240 fabr.nr. S4754600	€453,95	In stock	Bekijk & bestel

Ontsteking en ionisatie voor de Atag A244CL | vanaf 11-2009 OSS1 (1) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag ignition electrode incl. seal Q and SHR after new heat exchanger 2013 from 2009	8138101 fabr.nr. S4710100	€104,45	In stock	Bekijk & bestel

Sifons en condensafvoer voor de Atag A244CL | vanaf 11-2009 OSS1 (1) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag siphon SHR	8139064 fabr.nr. S4421200	€53,95	In stock	Bekijk & bestel

Branders voor de Atag A244CL | vanaf 11-2009 OSS1 (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag burner cassette assy. 25kW for OSS1	8138102 fabr.nr. S4714600	€125,95	In stock	Bekijk & bestel

Onderhouds- en servicesets voor de Atag A244CL | vanaf 11-2009 OSS1 (1) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag maintenance set for OSS1	8139218 fabr.nr. S4784700	€70,95	In stock	Bekijk & bestel

Kleppen en ventielen voor de Atag A244CL | vanaf 11-2009 OSS1 (4) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag automatic air vent chrome SHR for OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	In stock	Bekijk & bestel
Atag mixing valve SHR	8131121 fabr.nr. S4312500	€91,95	In stock	Bekijk & bestel
Atag non-return valve upper tray CLV system	0650036 fabr.nr. AA000100	€80,95	In stock	Bekijk & bestel
Atag dosing valve DHW 7,6 l/min	8139191 fabr.nr. S4755300	€87,95	Made-to-order item	Bekijk & bestel

Elektrische onderdelen voor de Atag A244CL | vanaf 11-2009 OSS1 (2) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag ignition transformer	8139184 fabr.nr. S4744100	€55,95	In stock	Bekijk & bestel
Atag fuse glass T3.15 250V 3 pcs	8139166 fabr.nr. S4749200	€43,95	Made-to-order item	Bekijk & bestel

Kraanonderdelen voor de Atag A244CL | vanaf 11-2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag cartridge 3-way valve E series after 10/2012 VC4013	8139619 fabr.nr. S4828700	€48,95	In stock	Bekijk & bestel

Kabels en kabelbomen voor de Atag A244CL | vanaf 11-2009 OSS1 (8) alle Atag kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag spark plug cable set	8139177 fabr.nr. S4754400	€50,95	In stock	Bekijk & bestel
Atag wiring harness 24V low voltage basic	8139172 fabr.nr. S4744700	€88,95	Made-to-order item	Bekijk & bestel
Atag wiring harness 24V low voltage combi	8139173 fabr.nr. S4744800	€48,95	In stock	Bekijk & bestel
Atag connector outdoor sensor A	8139588 fabr.nr. S4745400	€29,95	Made-to-order item	Bekijk & bestel
Atag connector external safety control	8139176 fabr.nr. S4745200	€31,95	In stock	Bekijk & bestel
Atag connector room thermostat	8139175 fabr.nr. S4745100	€31,95	Made-to-order item	Bekijk & bestel
Atag connector opentherm	8139757 fabr.nr. S4745000	€29,95	Made-to-order item	Bekijk & bestel
Atag wiring harness 230V	8139171 fabr.nr. S4744600	€64,95	Made-to-order item	Bekijk & bestel

Pakkingsets voor de Atag A244CL | vanaf 11-2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag seal set pipes	8139209 fabr.nr. S4755100	€60,95	Made-to-order item	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag A244CL | vanaf 11-2009 OSS1 (26) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag O-ring siphon R 46 x 3 mm	8135190 fabr.nr. S4309900	€30,95	Made-to-order item	Bekijk & bestel
Atag sealing ring gas valve/venturi for OSS1/2/3/4	8139033 fabr.nr. S4337610	€24,95	In stock	Bekijk & bestel
Atag sealing ring venturi/fan for OSS1/2/3/4	8139034 fabr.nr. S4325610	€24,95	In stock	Bekijk & bestel
Atag lip ring outlet stub	8139019 fabr.nr. S4472600	€24,95	In stock	Bekijk & bestel
Atag O-ring 2 pcs	8131119 fabr.nr. S4312300	€26,95	In stock	Bekijk & bestel
Atag O-ring set 2 pcs 21.89 x 2.62 mm plate heat exchanger	8131315 fabr.nr. S4360500	€23,95	In stock	Bekijk & bestel
Atag lip seal Ø63mm AMGAS for OSS1/2/3/4	8137005 fabr.nr. S4307900	€22,95	In stock	Bekijk & bestel
Atag gasket	8135156 fabr.nr. S4323710	€23,95	In stock	Bekijk & bestel
Atag seal heat exchanger/upper tray 25 kW for OSS1	8138115 fabr.nr. S4709100	€34,95	In stock	Bekijk & bestel
Atag seal lower tray 25kW	8138116 fabr.nr. S4709500	€22,95	In stock	Bekijk & bestel
Atag seal burner bed/upper tray Q25 for OSS1	8138118 fabr.nr. S4717200	€35,95	In stock	Bekijk & bestel
Atag sealing ring intake fan SHR for OSS1/2/3/4	8135246 fabr.nr. S4309500	€22,95	In stock	Bekijk & bestel
Atag gasket fan mouth SHR for OSS1/2/3/4	8135270 fabr.nr. S4305700	€24,95	In stock	Bekijk & bestel
Atag gasket air supply Ø80 mm	8135153 fabr.nr. S4323510	€32,95	In stock	Bekijk & bestel
Atag O-ring 13.94 x 2.62 mm air vent/plate heat exchanger for OSS1/2/3/4	8131325 fabr.nr. S4342300	€23,95	In stock	Bekijk & bestel
Atag O-ring siphon/condensate tray 18.72 x 2.62 mm	8138012 fabr.nr. S4443200	€24,95	In stock	Bekijk & bestel
Atag O-ring set 4.8 x 1.8 mm heat exchanger connection	8137056 fabr.nr. S4322320	€22,95	In stock	Bekijk & bestel
Atag O-ring 14.30 x 2.40 mm gas pipe A 3 pcs	8139187 fabr.nr. S4749500	€34,95	In stock	Bekijk & bestel
Atag O-ring 10.77 x 2.62 DHW (4 pcs)	8139192 fabr.nr. S4743700	€21,95	In stock	Bekijk & bestel
Atag O-ring 17.86 x 2.62 flow/return (4 pcs)	8139193 fabr.nr. S4753800	€36,95	In stock	Bekijk & bestel
Atag O-ring 18.64 x 3.53 mm plate heat exchanger (4 pcs)	8139201 fabr.nr. S4743800	€26,95	In stock	Bekijk & bestel
Atag sealing ring pump 1" 2 pcs	8139237 fabr.nr. S0009000	€28,95	Made-to-order item	Bekijk & bestel
Atag seal control unit casing	8139219 fabr.nr. S4754700	€31,95	Made-to-order item	Bekijk & bestel
Atag seal casing SHR	8139058 fabr.nr. S4479500	€57,95	Made-to-order item	Bekijk & bestel
Atag O-ring 18 x 2 mm hydroblock cap (4 pcs))	8139198 fabr.nr. S4753700	€28,95	Made-to-order item	Bekijk & bestel
Atag seal ionisation/ignition OSS all	8138100 fabr.nr. S4709800	€55,95	Made-to-order item	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag A244CL | vanaf 11-2009 OSS1 (6) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag exhaust pipe 63° assembled SHR15/24	8135460 fabr.nr. S4499400	€70,95	In stock	Bekijk & bestel
Atag pipe Ø22 mm flow/return	8139194 fabr.nr. S4743200	€56,95	In stock	Bekijk & bestel
Atag gas pipe A203	8139587 fabr.nr. S4741400	€91,95	Made-to-order item	Bekijk & bestel
Atag pipe 15 cold/hot	8139189 fabr.nr. S4743300	€60,95	Made-to-order item	Bekijk & bestel
Atag flow pipe OSS1	8139204 fabr.nr. S4742900	€105,95	Made-to-order item	Bekijk & bestel
Atag pipe hydroblock/pump	8139207 fabr.nr. S4743100	€57,95	In stock	Bekijk & bestel

Beplating en panelen voor de Atag A244CL | vanaf 11-2009 OSS1 (4) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag cover air supply 80mm SHR	8139210 fabr.nr. S4323310	€29,95	Made-to-order item	Bekijk & bestel
Atag cover air supply 120/80mm	8138013 fabr.nr. S4323410	€44,95	Made-to-order item	Bekijk & bestel
Atag casing door A series	8139591 fabr.nr. S4753300	€95,95	Made-to-order item	Bekijk & bestel
Atag casing A series assembled	8139592 fabr.nr. S4759000	€215,95	Made-to-order item	Bekijk & bestel

Isolatie voor de Atag A244CL | vanaf 11-2009 OSS1 (1)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag insulation set tube plate left and right Q/E for OSS1/2/3/4	8138109 fabr.nr. S4730900	€33,95	In stock	Bekijk & bestel

Bevestigingsmateriaal voor de Atag A244CL | vanaf 11-2009 OSS1 (11) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag sealing cap exhaust pipe Ø13mm for flue gas measurement	8136420 fabr.nr. S4521600	€22,95	In stock	Bekijk & bestel
Atag locking ring small	8139997 fabr.nr. S4415220	€34,95	In stock	Bekijk & bestel
Atag Enigma closure large	8139160 fabr.nr. S4415120	€25,95	In stock	Bekijk & bestel
Atag screw M5 x 12 mm hex socket countersunk (3 pcs) for OSS1/2/3/4	8139217 fabr.nr. S4440000	€22,95	In stock	Bekijk & bestel
Atag locking spring gas pipe A series	8139222 fabr.nr. S4751800	€43,95	Made-to-order item	Bekijk & bestel
Atag cap hydroblock 1/2"	8139197 fabr.nr. S4747000	€52,95	Made-to-order item	Bekijk & bestel
Atag cap air vent SHR 3 pcs for OSS1/2/3/4	8139162 fabr.nr. S4380600	€41,95	Made-to-order item	Bekijk & bestel
Atag plug instead of safety relief valve 1/2"	8139215 fabr.nr. S4753100	€57,95	Made-to-order item	Bekijk & bestel
Atag screw taptite M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€21,95	In stock	Bekijk & bestel
Atag bolt M6 x 20 mm stainless steel hex socket bp 4,2 3 pcs	8139513 fabr.nr. S4307220	€29,95	Made-to-order item	Bekijk & bestel
Atag bolt M5 x 12 mm gr phase hexagon din7985 (5 x )	8139213 fabr.nr. S4418710	€25,95	In stock	Bekijk & bestel

Overige onderdelen voor de Atag A244CL | vanaf 11-2009 OSS1 (14)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag lower tray assembled 25kW	8138106 fabr.nr. S4730600	€108,45	In stock	Bekijk & bestel
Atag three-way valve stepper up to 10/2012 (FJ2030ZAK4001U)	8139167 fabr.nr. S4746900	€130,95	In stock	Bekijk & bestel
Atag 3-way valve motor clip after 10/2012 Combi	8139621 fabr.nr. S4828600	€132,45	In stock	Bekijk & bestel
Atag clamping rod condensate tray for OSS1/2/3/4	8139052 fabr.nr. S4310700	€31,95	In stock	Bekijk & bestel
Atag burner toggle rod for OSS1/2/3/4	8139057 fabr.nr. S4310800	€32,95	In stock	Bekijk & bestel
Atag pipe nipple 1/2"x15 mm coupling gas pipe	8136392 fabr.nr. S4493300	€45,95	In stock	Bekijk & bestel
Atag condensate collector PF/ESHR	8136277 fabr.nr. S4421300	€44,95	In stock	Bekijk & bestel
Atag water trap pressure sensor	8137098 fabr.nr. S4325900	€34,95	In stock	Bekijk & bestel
Atag aansluitsnoer 230V	8139174 fabr.nr. S4746600	€52,95	Made-to-order item	Bekijk & bestel
Atag intake piece SHR15/24 for OSS1	8137114 fabr.nr. S4347510	€59,95	Made-to-order item	Bekijk & bestel
Atag upper tray assy OSS1 for OSS1/2/3/4	8139212 fabr.nr. S4735000	€115,95	Made-to-order item	Bekijk & bestel
Atag flow restrictor CH d=10mm black	8139196 fabr.nr. S4753200	€55,95	Made-to-order item	Bekijk & bestel
Atag locking clip pipes hydroblock	8139590 fabr.nr. S4747100	€70,95	Made-to-order item	Bekijk & bestel
Atag service case A	8139232 fabr.nr. S4755000	€2.779,95	Made-to-order item	Bekijk & bestel

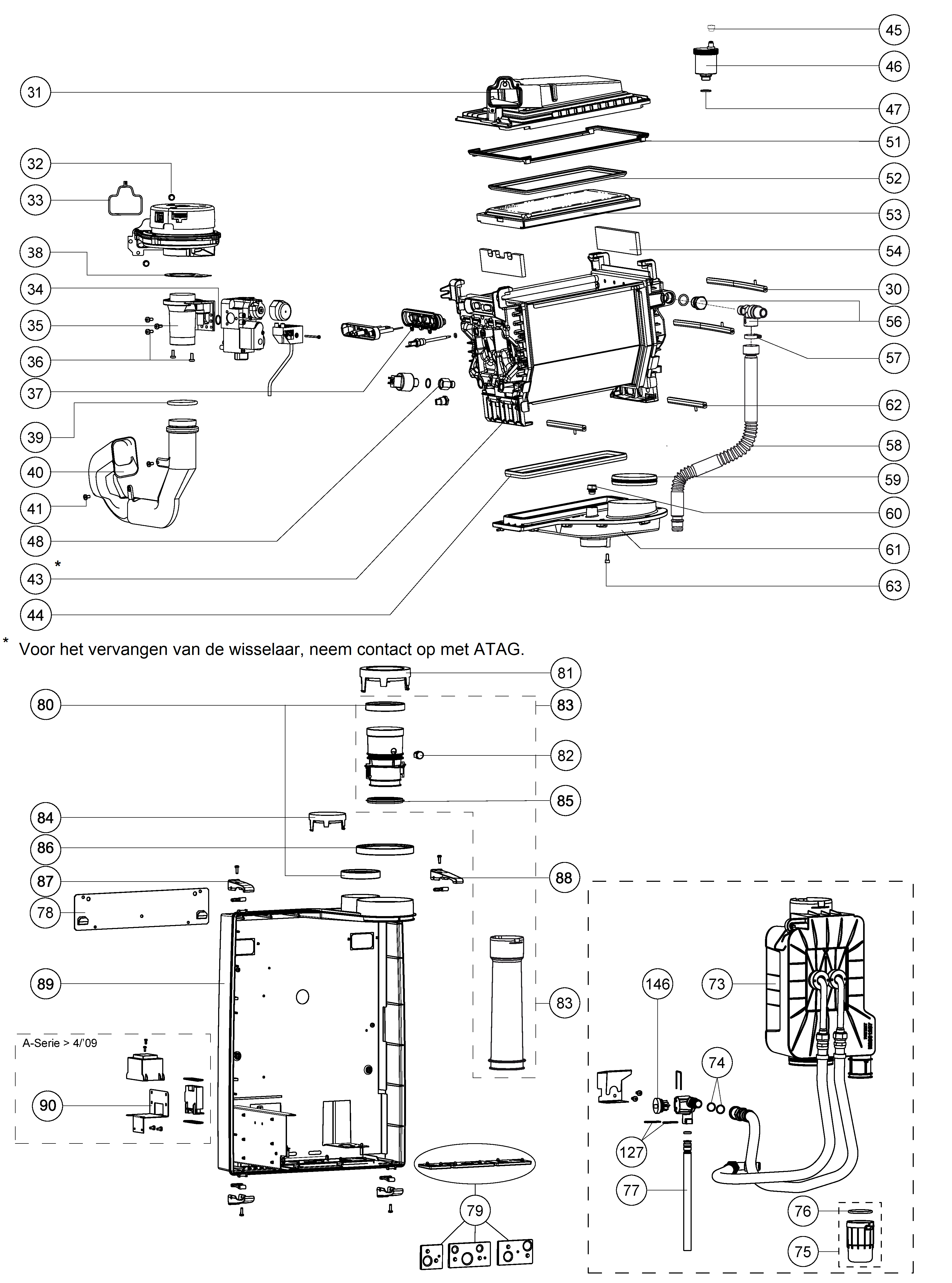

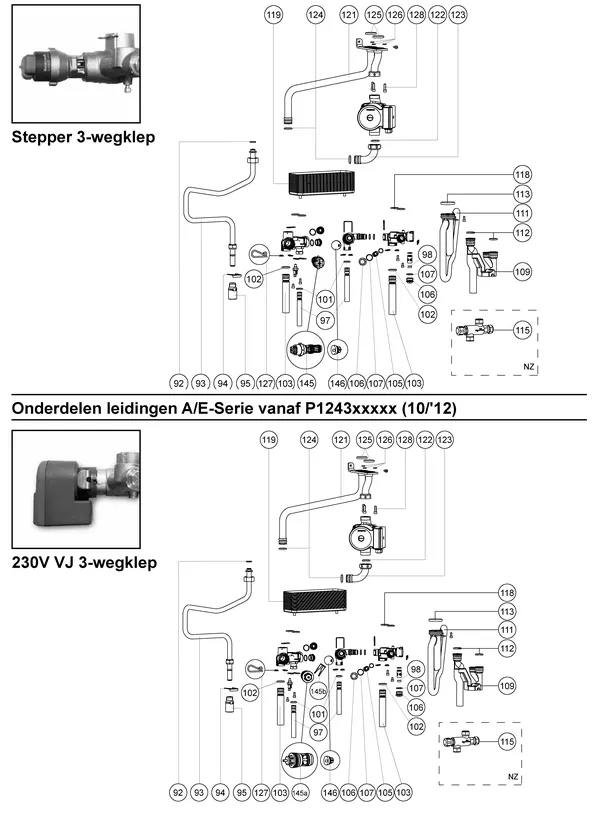

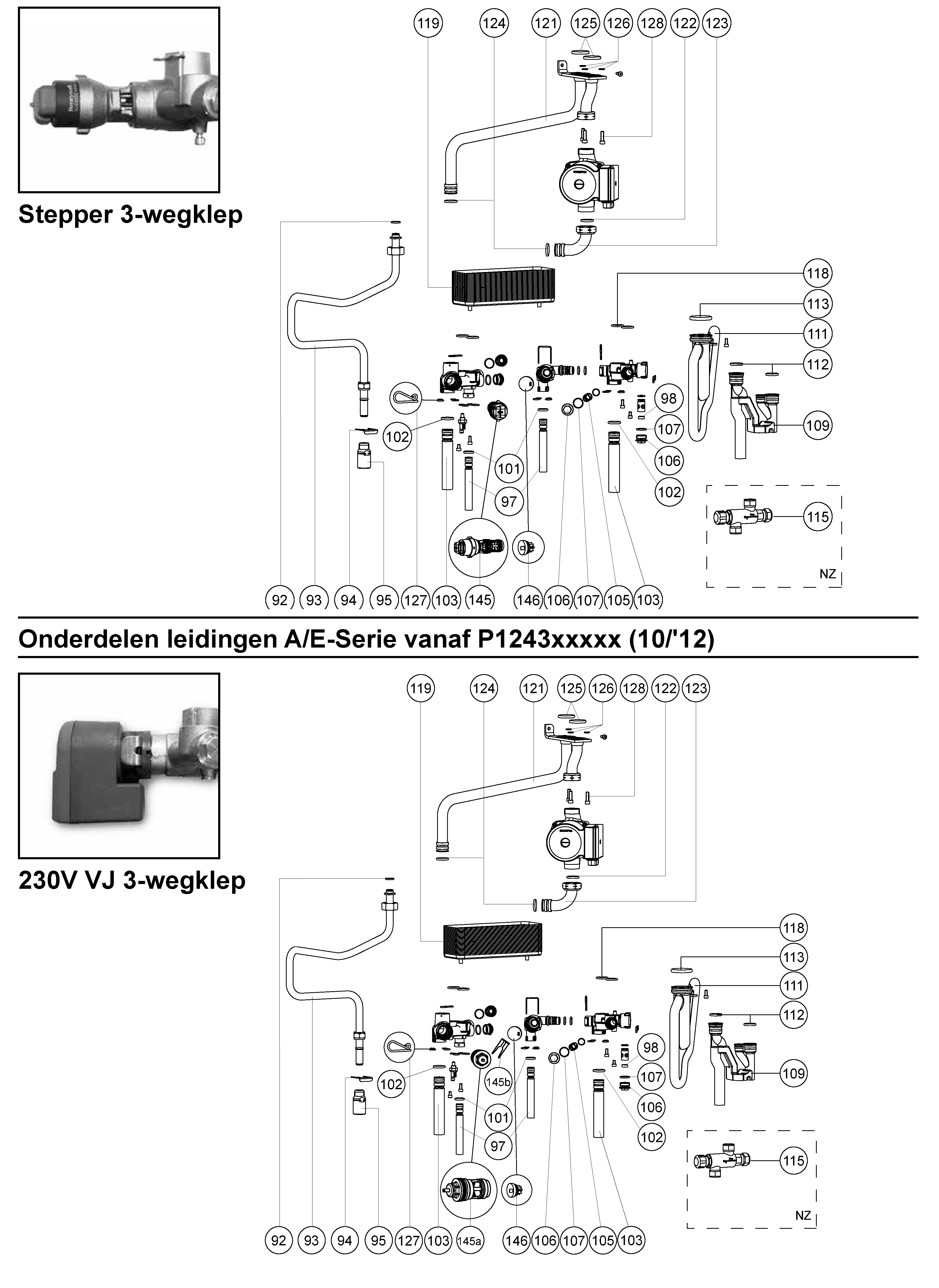

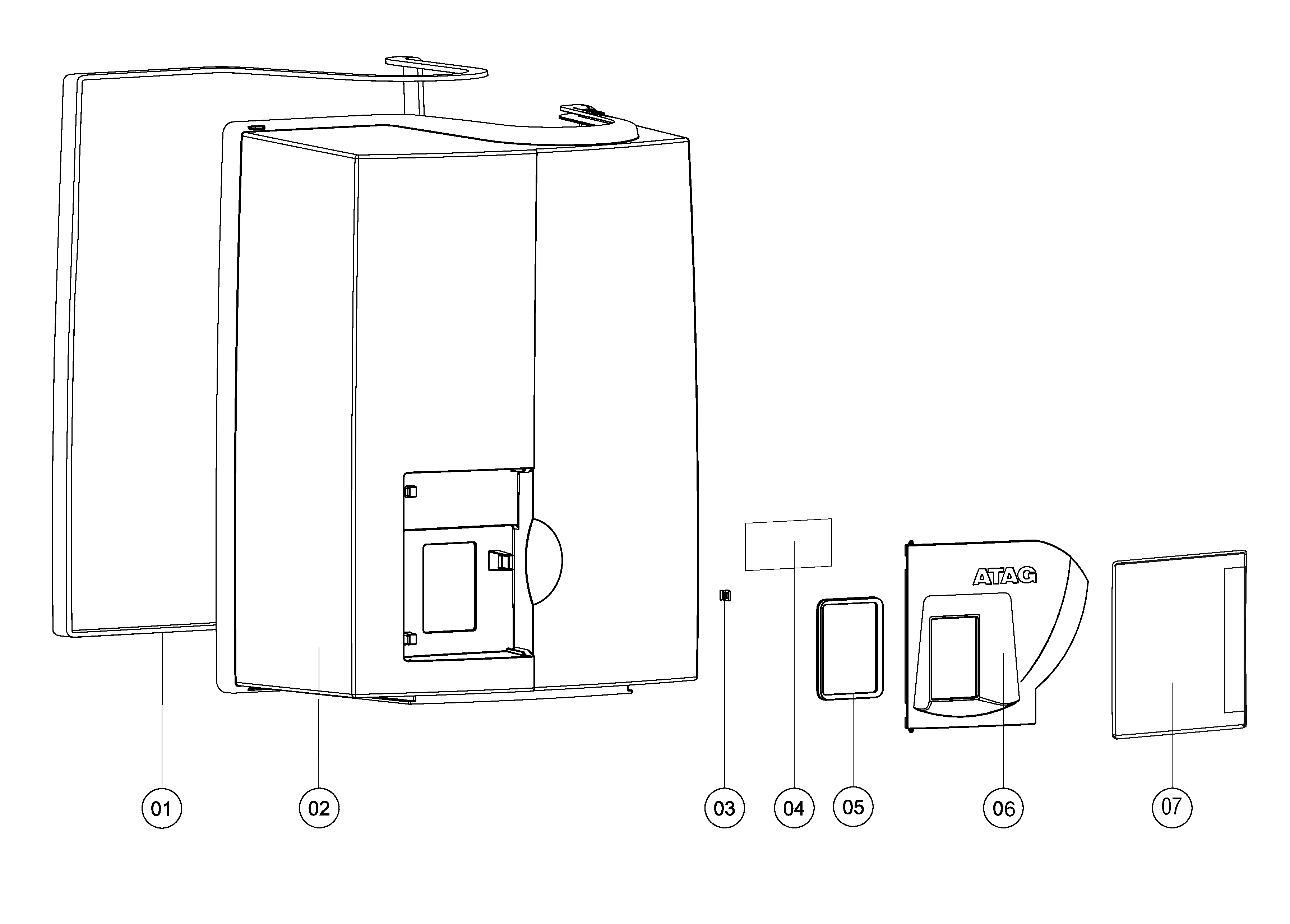

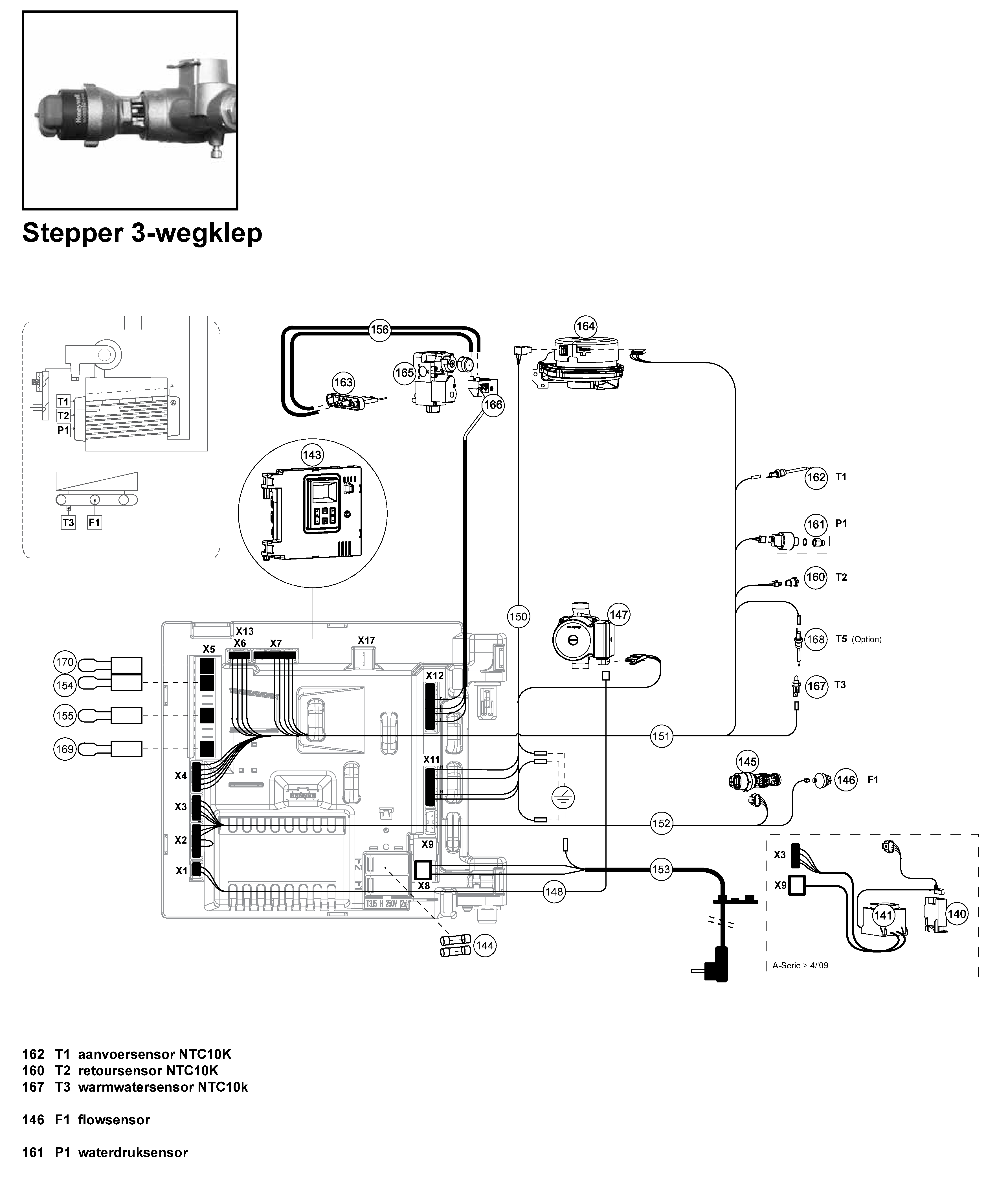

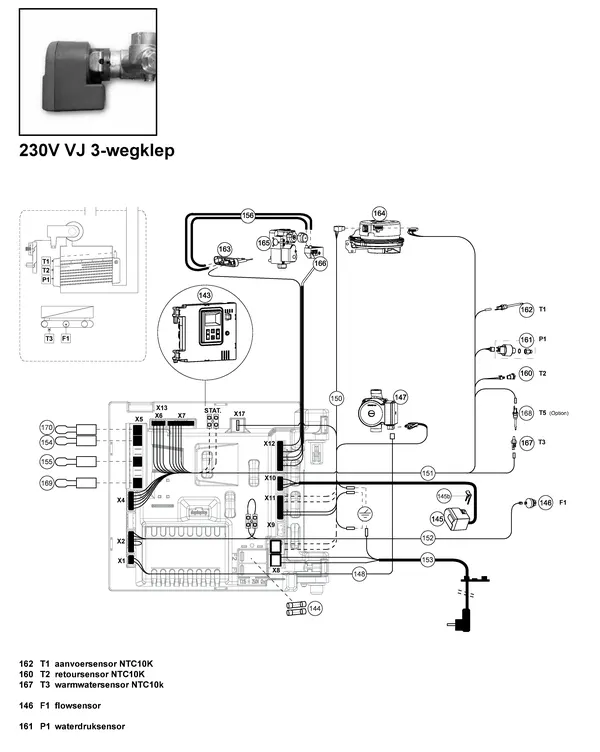

Tekeningen van de Atag A244CL | vanaf 11-2009 OSS1

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag A244CL | vanaf 11-2009 OSS1? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	What is going on	Part type
40	Temperature exceeded at the burner flow temperature sensor.	Burners
78	Water pressure sensor out of range or not connected or, if water pressure is OK: pump defective.	Pumps
104	No pump kick	Pumps
129	Fan fault (fan does not start)	Fans
151	Fan fault (speed control not reached or out of range) or defective control unit.	Fans
501	Ionisation fault	Ignition and ionisation

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Frequently asked questions

Welke onderdelen zijn er voor de Atag A244CL | vanaf 11-2009 OSS1?

In de catalogus staan 95 originele onderdelen voor de Atag A244CL | vanaf 11-2009 OSS1, waaronder ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren, flowsensoren en stromingsschakelaars. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag A244CL | vanaf 11-2009 OSS1?

De ventilatoren voor dit model kosten €410,34 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag A244CL | vanaf 11-2009 OSS1 op voorraad?

63 van de 95 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag A244CL | vanaf 11-2009 OSS1?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag A244CL | vanaf 11-2009 OSS1. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 95 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag A244CL | vanaf 11-2009 OSS1, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag A244CL | vanaf 11-2009 OSS1?

De onderdelen voor de Atag A244CL | vanaf 11-2009 OSS1 lopen van €18,95 tot €2.594,00 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
