Atag IDM-L | binnenunit wand onderdelen
In brief
Instalpunt levert 49 originele onderdelen voor de Atag IDM-L | binnenunit wand, o.a. temperatuurvoelers en NTC-sensoren, drukschakelaars en drukverschilschakelaars, printplaten en besturing. Bestel direct of haal af in Alblasserdam.
- 49Spare parts
- 9In stock
- €1,97Vanaf
- 14Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag IDM-L | binnenunit wand (warmtepomp)? Hieronder staan alle 49 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Temperature sensors and NTC sensors 1
- Pressure switches and differential pressure switches 1
- PCBs and controls 3
- Expansion vessels 1
- Siphons and condensate drains 1
- Valves 4
- Heating elements 1
- Pressure gauges 1
- Electrical parts 4
- Cables and wiring harnesses 6
- Gaskets and seals 5
- Pipes, tubes and hoses 3
- Casing and panels 4
- Fixing material 6
- Overige onderdelen 8
Temperatuurvoelers en NTC-sensoren voor de Atag IDM-L | binnenunit wand (1) alle Atag temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag outdoor sensor accessories | 8139426 fabr.nr. 65112215 | €78,95 | In stock | Bekijk & bestel |
Drukschakelaars en drukverschilschakelaars voor de Atag IDM-L | binnenunit wand (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag pressure switch 65113494 65113494 | 8139375 fabr.nr. 65113494 | €39,95 | In stock | Bekijk & bestel |
Printplaten en besturing voor de Atag IDM-L | binnenunit wand (3) alle Atag printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag wall holder control accessories 65112824 | 8139365 fabr.nr. 65112824 | €44,95 | Made-to-order item | Bekijk & bestel |
| Atag PCB electric post-heating 65114946 | 8139436 fabr.nr. 65114946-01 | €115,95 | Made-to-order item | Bekijk & bestel |
| Atag interface system | 8139485 fabr.nr. 65118159-01 | €308,95 | In stock | Bekijk & bestel |
Expansievaten voor de Atag IDM-L | binnenunit wand (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag expansion vessel | 8132519 fabr.nr. 65120990 | €122,95 | In stock | Bekijk & bestel |
Sifons en condensafvoer voor de Atag IDM-L | binnenunit wand (1) alle Atag sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag condensate drain 65114984 65114984 | 8139381 fabr.nr. 65114984 | €52,95 | Made-to-order item | Bekijk & bestel |
Kleppen en ventielen voor de Atag IDM-L | binnenunit wand (4) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag safety relief valve 3 bar | 8131839 fabr.nr. 61312668 | €38,95 | In stock | Bekijk & bestel |
| Atag air vent with O-ring | 8139380 fabr.nr. 65117054 | €42,95 | In stock | Bekijk & bestel |
| Atag overflow pipe 60001955 60001955 | 8139290 fabr.nr. 60001955 | €7,95 | Made-to-order item | Bekijk & bestel |
| Atag CH fill/drain valve 573727 | 8139319 fabr.nr. 573727 | €24,95 | Made-to-order item | Bekijk & bestel |
Verwarmingselementen voor de Atag IDM-L | binnenunit wand (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag resistor 3x2 kw 230 v 65114944 | 8139487 fabr.nr. 65114944 | €656,95 | Made-to-order item | Bekijk & bestel |
Manometers en drukmeters voor de Atag IDM-L | binnenunit wand (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Ariston pressure gauge 65107393 - | 8979371 fabr.nr. 65107393 | €60,95 | Made-to-order item | Bekijk & bestel |
Elektrische onderdelen voor de Atag IDM-L | binnenunit wand (4) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag cable gland compl. pg7 65115266 | 8139303 fabr.nr. 65115266 | €8,95 | Made-to-order item | Bekijk & bestel |
| Atag cable grommet rubber 60000716 | 8139307 fabr.nr. 60000716 | €9,95 | Made-to-order item | Bekijk & bestel |
| Atag cable grommet rubber d37 65115267 | 8139312 fabr.nr. 65115267 | €11,95 | Made-to-order item | Bekijk & bestel |
| Atag terminal block 16-pole 65116624 | 8139446 fabr.nr. 65116624 | €128,95 | Made-to-order item | Bekijk & bestel |
Kabels en kabelbomen voor de Atag IDM-L | binnenunit wand (6) alle Atag kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag connector 3-pole lumber 3611 65113904 | 8139322 fabr.nr. 65113904 | €22,95 | Made-to-order item | Bekijk & bestel |
| Atag wiring harness fsu zone bus 65116693 | 8139362 fabr.nr. 65116693 | €43,95 | Made-to-order item | Bekijk & bestel |
| Atag wiring harness, LED PCB 65116692 | 8139369 fabr.nr. 65116692 | €45,95 | Made-to-order item | Bekijk & bestel |
| Atag wiring harness sensors internal 65116629 | 8139422 fabr.nr. 65116629 | €89,95 | Made-to-order item | Bekijk & bestel |
| Atag wiring harness thermostat pcm 3.1 65116480 | 8139444 fabr.nr. 65116480 | €124,95 | Made-to-order item | Bekijk & bestel |
| Atag kabelboom voeding 3-fase | 8132485 fabr.nr. 65116632-01 | €120,95 | Made-to-order item | Bekijk & bestel |
Pakkingen en afdichtingen voor de Atag IDM-L | binnenunit wand (5) alle Atag pakkingen en afdichtingen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag seal water/gas 1" | 8139328 fabr.nr. 569387 | €7,95 | In stock | Bekijk & bestel |
| Atag seal 1 1/2 65114983 1.1/2 65114983 | 8139298 fabr.nr. 65114983 | €8,95 | Made-to-order item | Bekijk & bestel |
| Atag seal water/ gas 3/8" | 8139313 fabr.nr. 573521 | €7,95 | Made-to-order item | Bekijk & bestel |
| Atag seal water/gas 3/4" (1 pc) | 8139321 fabr.nr. 573520 | €21,95 | Made-to-order item | Bekijk & bestel |
| Atag seal water/ gas 1/4 569390 | 8139335 fabr.nr. 569390 | €7,95 | In stock | Bekijk & bestel |
Leidingen, buizen en slangen voor de Atag IDM-L | binnenunit wand (3) alle Atag leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag silicone hose 65110055 65110055 | 8139342 fabr.nr. 65110055 | €27,95 | Made-to-order item | Bekijk & bestel |
| Atag pipe heat pump return 65114955 | 8139462 fabr.nr. 65114955 | €204,95 | Made-to-order item | Bekijk & bestel |
| Atag flow pipe heating installation 65114954 | 8139464 fabr.nr. 65114954 | €210,95 | Made-to-order item | Bekijk & bestel |
Beplating en panelen voor de Atag IDM-L | binnenunit wand (4) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag seal 067-33 65116631 65116631 | 8139334 fabr.nr. 65116631 | €24,95 | Made-to-order item | Bekijk & bestel |
| Atag wall holder plate 60001251 60001251 | 8139336 fabr.nr. 60001251 | €25,95 | Made-to-order item | Bekijk & bestel |
| Atag cover 65112145 | 8139338 fabr.nr. 65112145 | €26,95 | Made-to-order item | Bekijk & bestel |
| Atag housing front 65114953 for 65114953 | 8139474 fabr.nr. 65114953 | €284,95 | Made-to-order item | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag IDM-L | binnenunit wand (6) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag sensor clip 65115989 | 8139304 fabr.nr. 65115989 | €7,95 | Made-to-order item | Bekijk & bestel |
| Atag mounting kit 60000627 60000627 | 8139316 fabr.nr. 60000627 | €11,95 | Made-to-order item | Bekijk & bestel |
| Atag plug brass 3/4 65116291 65116291 | 8139323 fabr.nr. 65116291 | €23,95 | Made-to-order item | Bekijk & bestel |
| Atag clip diameter 10 | 8139327 fabr.nr. 65104260 | €16,95 | In stock | Bekijk & bestel |
| Atag support for control box (5 pcs) | 8139330 fabr.nr. 65112146 | €24,95 | Made-to-order item | Bekijk & bestel |
| Atag holder pressure gauge 65116647 65116647 | 8139358 fabr.nr. 65116647 | €41,95 | Made-to-order item | Bekijk & bestel |
Overige onderdelen voor de Atag IDM-L | binnenunit wand (8)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag PCB connection lead - | 8131837 fabr.nr. 65112042 | €42,95 | Made-to-order item | Bekijk & bestel |
| Atag pressure switch hose connection 573327 | 8139294 fabr.nr. 573327 | €7,95 | Made-to-order item | Bekijk & bestel |
| Atag connection lead energy manager 65116071 | 8139354 fabr.nr. 65116071 | €32,95 | Made-to-order item | Bekijk & bestel |
| Atag LED PCB 65113482 65113482 | 8139373 fabr.nr. 65113482 | €48,95 | Made-to-order item | Bekijk & bestel |
| Atag interface, cpl. 65115479 65115479 | 8139410 fabr.nr. 65115479 | €67,95 | Made-to-order item | Bekijk & bestel |
| Atag return pipe installation pcm3.2 wh 6kw 65116633 | 8139428 fabr.nr. 65116633 | €98,95 | Made-to-order item | Bekijk & bestel |
| Atag cable connection high voltage 65114989 | 8139465 fabr.nr. 65114989 | €219,95 | Made-to-order item | Bekijk & bestel |
| Atag electronic control energy manager | 8553619 fabr.nr. 65116780-05 | €305,95 | Made-to-order item | Bekijk & bestel |

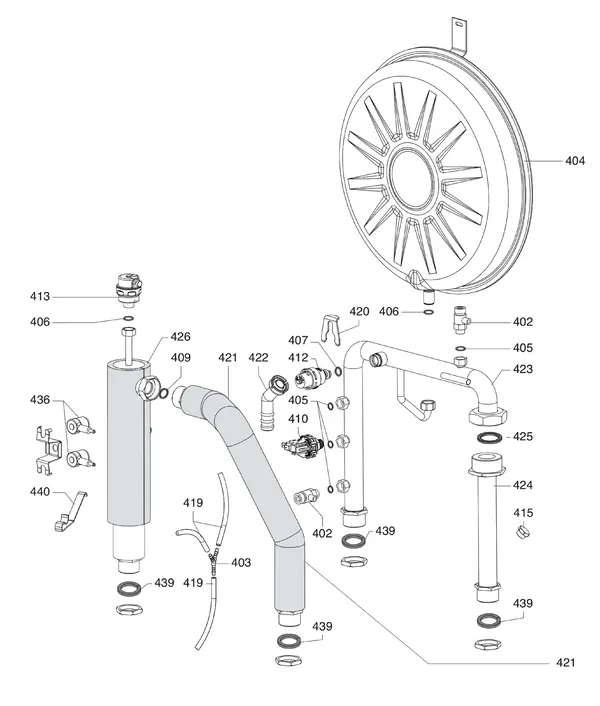

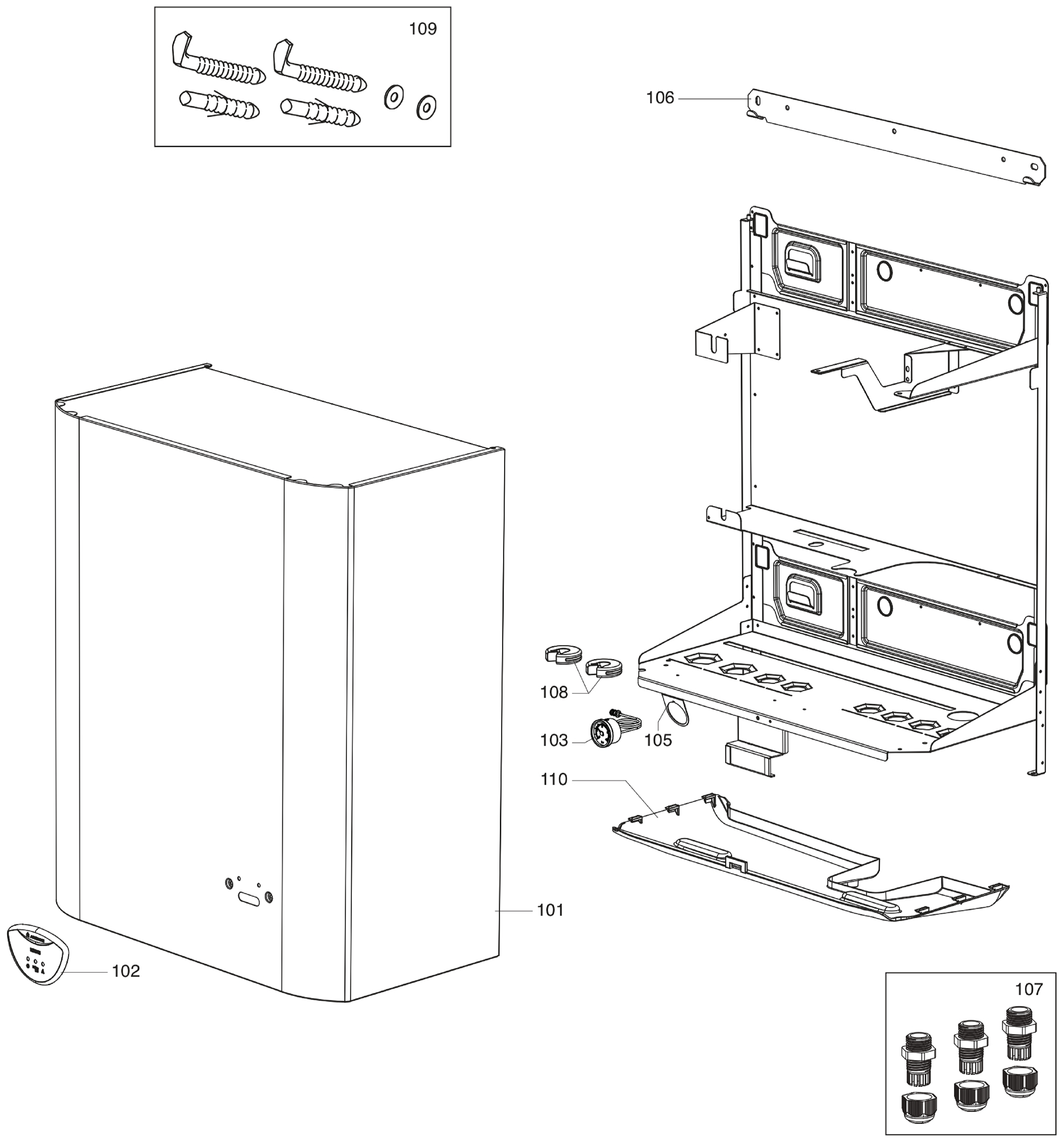

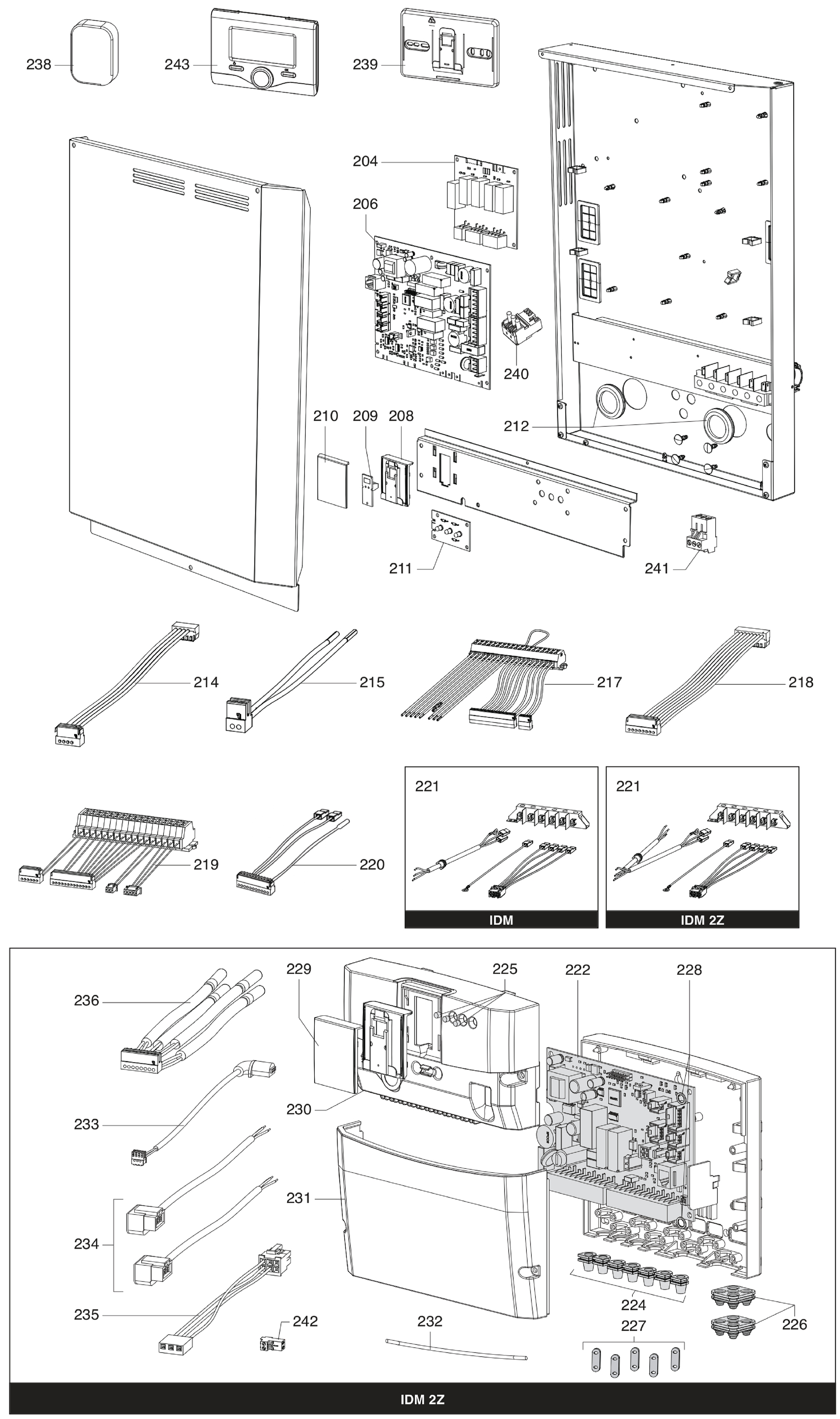

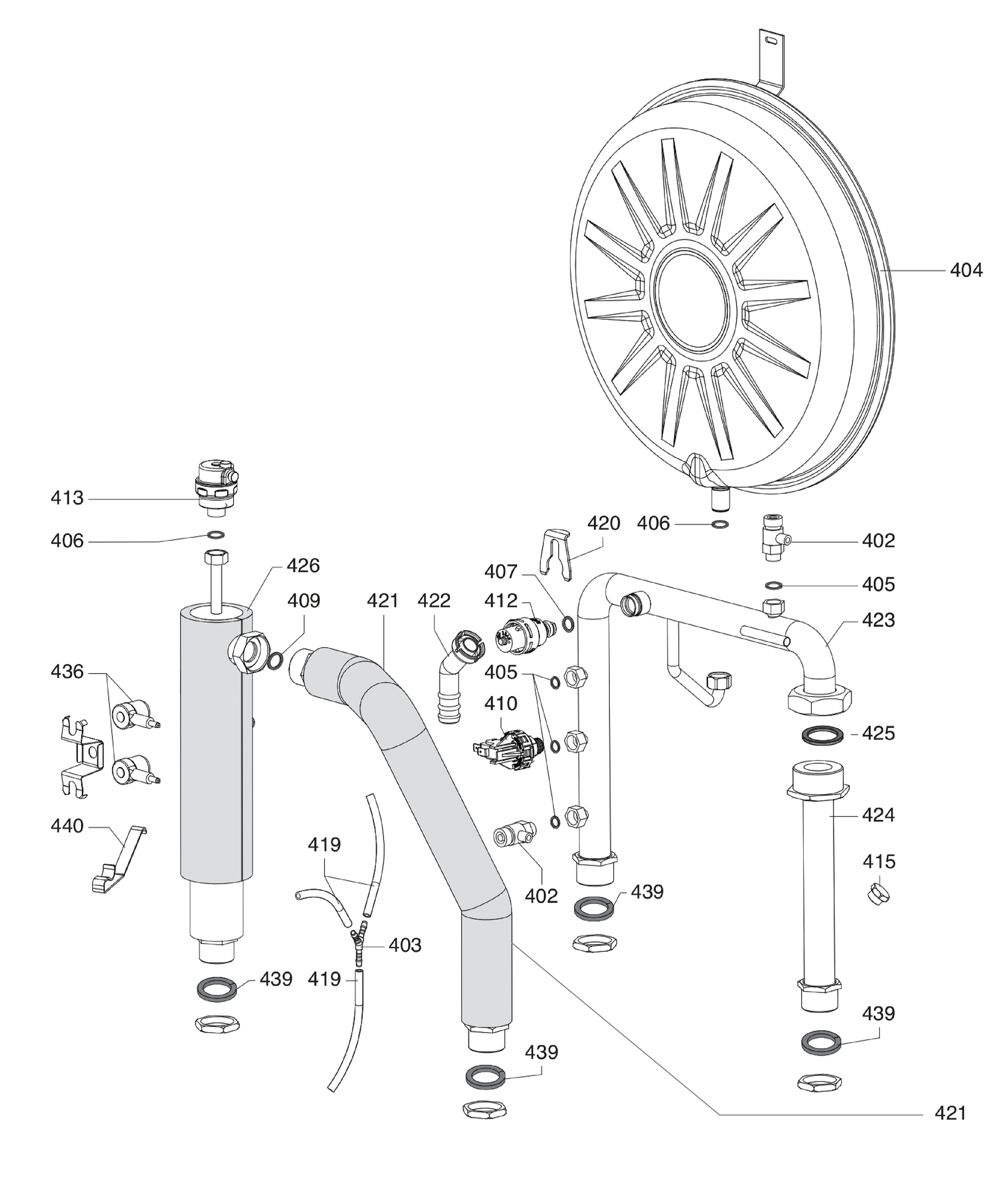

Tekeningen van de Atag IDM-L | binnenunit wand
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag IDM-L | binnenunit wand? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | What is going on | Part type |
|---|---|---|
| 303 | PCB kaart fout | PCBs and controls |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag warmtepomp-modellen
- Atag Energion IDU M 21
- Atag Energion IDU M HybridAll 22
- Atag Energion IDU M HybridZone 27
- Atag Energion IDU M Light Box 5
- Atag Energion IDU M-L 20
- Atag Energion IDU M F 16
- Atag Energion IDU M F 2Z 29
- Atag Energion IDU M-L F 15
- Atag Energion IDU M-L F 2Z 28
- Atag Energion IDU S Hybrid 40-50 20
- Atag Energion IDU S Hybrid 80 19
- Atag Energion IDU S F 120-150 11
Frequently asked questions
Welke onderdelen zijn er voor de Atag IDM-L | binnenunit wand?
In de catalogus staan 49 originele onderdelen voor de Atag IDM-L | binnenunit wand, waaronder temperatuurvoelers en NTC-sensoren, drukschakelaars en drukverschilschakelaars, printplaten en besturing, expansievaten. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een temperatuurvoeler voor de Atag IDM-L | binnenunit wand?
De temperatuurvoelers en NTC-sensoren voor dit model kosten €88,86 inclusief btw. Bekijk de tabel "Temperatuurvoelers en NTC-sensoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag IDM-L | binnenunit wand op voorraad?
9 van de 49 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag IDM-L | binnenunit wand?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag IDM-L | binnenunit wand. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 49 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag IDM-L | binnenunit wand, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag IDM-L | binnenunit wand?
De onderdelen voor de Atag IDM-L | binnenunit wand lopen van €1,97 tot €840,27 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
