AWB MagnaGeo 10 BPT HPS 100-2 onderdelen
In brief
Instalpunt levert 46 originele onderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2, o.a. sensoren en voelers, druksensoren, warmtewisselaars. Bestel direct of haal af in Alblasserdam.
- 46Spare parts
- 1In stock
- €7,84Vanaf
- 16Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2 (warmtepomp)? Hieronder staan alle 46 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →- Sensors 3
- Pressure sensors 1
- Heat exchangers 3
- PCBs and controls 1
- Expansion vessels 1
- Expansion valves 1
- Compressors 1
- Filters 1
- Valves 3
- Electrical parts 4
- Cables and wiring harnesses 2
- Gaskets and seals 4
- Pipes, tubes and hoses 8
- Casing and panels 6
- Insulation 1
- Fixing material 3
- Overige onderdelen 3
Sensoren en voelers voor de AWB MagnaGeo 10 BPT HPS 100-2 (3) alle AWB sensoren en voelers →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB high pressure sensor | 8070436 fabr.nr. 0020074100 | €235,95 | Made-to-order item | Bekijk & bestel |
| AWB low pressure sensor | 8070434 fabr.nr. 0020074102 | €235,95 | Made-to-order item | Bekijk & bestel |
| AWB sensor, temperature | 8079983 fabr.nr. 0020074051 | €86,95 | Made-to-order item | Bekijk & bestel |
Druksensoren voor de AWB MagnaGeo 10 BPT HPS 100-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB water pressure sensor | 8077371 fabr.nr. 0020079644 | €35,95 | In stock | Bekijk & bestel |
Warmtewisselaars voor de AWB MagnaGeo 10 BPT HPS 100-2 (3) alle AWB warmtewisselaars →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB condenser 10 kw | 8070599 fabr.nr. 0020074085 | €2.930,95 | Made-to-order item | Bekijk & bestel |
| AWB evaporator 10 kw | 8070601 fabr.nr. 0020074090 | €3.522,95 | Made-to-order item | Bekijk & bestel |
| AWB heat exchanger 6-10 kw | 8070446 fabr.nr. 0020074109 | €246,95 | Made-to-order item | Bekijk & bestel |
Printplaten en besturing voor de AWB MagnaGeo 10 BPT HPS 100-2 (1) alle AWB printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB PCB, inrush current limiter, 400V | 8070525 fabr.nr. 0020074035 | €396,95 | Made-to-order item | Bekijk & bestel |
Expansievaten voor de AWB MagnaGeo 10 BPT HPS 100-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB expansievat | 8070401 fabr.nr. 0020074038 | €200,95 | Made-to-order item | Bekijk & bestel |
Expansieventielen voor de AWB MagnaGeo 10 BPT HPS 100-2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB expansion valve 10-14 kw | 8070461 fabr.nr. 0020074095 | €264,95 | Made-to-order item | Bekijk & bestel |
Compressoren voor de AWB MagnaGeo 10 BPT HPS 100-2 (1) alle AWB compressoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB scroll compressor 10 kw | 8070608 fabr.nr. 0020074080 | €4.917,95 | Made-to-order item | Bekijk & bestel |
Filters voor de AWB MagnaGeo 10 BPT HPS 100-2 (1) alle AWB filters →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB filter drier 6-10 kw | 8079988 fabr.nr. 0020074097 | €86,95 | Made-to-order item | Bekijk & bestel |
Kleppen en ventielen voor de AWB MagnaGeo 10 BPT HPS 100-2 (3) alle AWB kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB drain cock 1/2 | 8079709 fabr.nr. 0020040406 | €26,95 | Made-to-order item | Bekijk & bestel |
| AWB safety valve | 8079844 fabr.nr. 0020074057 | €49,95 | Made-to-order item | Bekijk & bestel |
| AWB ventiel, schrader | 8079738 fabr.nr. 0020074110 | €29,95 | Made-to-order item | Bekijk & bestel |
Elektrische onderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2 (4) alle AWB elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB high pressure switch | 8070322 fabr.nr. 0020074099 | €114,95 | Made-to-order item | Bekijk & bestel |
| AWB low pressure switch | 8070319 fabr.nr. 0020074101 | €114,95 | Made-to-order item | Bekijk & bestel |
| AWB relay, a12 zh30 | 8070356 fabr.nr. 0020074111 | €137,95 | Made-to-order item | Bekijk & bestel |
| AWB relay, tripus | 8079997 fabr.nr. 0020072030 | €89,95 | Made-to-order item | Bekijk & bestel |
Kabels en kabelbomen voor de AWB MagnaGeo 10 BPT HPS 100-2 (2) alle AWB kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB wiring harness, compressor 6-10 kw | 8079937 fabr.nr. 0020074104 | €63,95 | Made-to-order item | Bekijk & bestel |
| AWB wiring harness, user interface | 8079864 fabr.nr. 0020074033 | €50,95 | Made-to-order item | Bekijk & bestel |
Pakkingen en afdichtingen voor de AWB MagnaGeo 10 BPT HPS 100-2 (4) alle AWB pakkingen en afdichtingen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB gasket 1 1/2 5 pcs | 8070338 fabr.nr. 0020074115 | €122,95 | Made-to-order item | Bekijk & bestel |
| AWB gasket 1. 1/4" 5 pcs | 8070299 fabr.nr. 0020072051 | €104,95 | Made-to-order item | Bekijk & bestel |
| AWB gasket ring 1 1/2 4 pcs | 8079659 fabr.nr. 0020074053 | €23,95 | Made-to-order item | Bekijk & bestel |
| AWB gasket ring 1 1/4 3 pcs | 8079488 fabr.nr. 0020074065 | €21,95 | Made-to-order item | Bekijk & bestel |
Leidingen, buizen en slangen voor de AWB MagnaGeo 10 BPT HPS 100-2 (8) alle AWB leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB bend, 90° 2 pcs | 8070316 fabr.nr. 0020072057 | €113,95 | Made-to-order item | Bekijk & bestel |
| AWB bend, 90°, source circuit | 8070360 fabr.nr. 0020074121 | €139,95 | Made-to-order item | Bekijk & bestel |
| AWB leiding | 8070394 fabr.nr. 0020072046 | €198,95 | Made-to-order item | Bekijk & bestel |
| AWB leiding | 8070407 fabr.nr. 0020072047 | €210,95 | Made-to-order item | Bekijk & bestel |
| AWB leiding | 8070371 fabr.nr. 0020072050 | €149,95 | Made-to-order item | Bekijk & bestel |
| AWB leiding | 8070444 fabr.nr. 0020072055 | €241,95 | Made-to-order item | Bekijk & bestel |
| AWB leiding | 8070464 fabr.nr. 0020072059 | €269,95 | Made-to-order item | Bekijk & bestel |
| AWB leiding | 8070388 fabr.nr. 0020081333 | €192,95 | Made-to-order item | Bekijk & bestel |
Beplating en panelen voor de AWB MagnaGeo 10 BPT HPS 100-2 (6) alle AWB beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB electric heating coil housing | 8070568 fabr.nr. 0020074049 | €702,95 | Made-to-order item | Bekijk & bestel |
| AWB bovenpaneel | 8070427 fabr.nr. 0020074040 | €227,95 | Made-to-order item | Bekijk & bestel |
| AWB logo plate awb | 8079705 fabr.nr. 0020074052 | €26,95 | Made-to-order item | Bekijk & bestel |
| AWB paneel links | 8070488 fabr.nr. 0020074032 | €319,95 | Made-to-order item | Bekijk & bestel |
| AWB paneel rechts | 8070487 fabr.nr. 0020074039 | €316,95 | Made-to-order item | Bekijk & bestel |
| AWB voorpaneel | 8070533 fabr.nr. 0020074031 | €484,95 | Made-to-order item | Bekijk & bestel |
Isolatie voor de AWB MagnaGeo 10 BPT HPS 100-2 (1) alle AWB isolatie →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB compressor insulation 6-10kw | 8070489 fabr.nr. 0020074107 | €319,95 | Made-to-order item | Bekijk & bestel |
Bevestigingsmateriaal voor de AWB MagnaGeo 10 BPT HPS 100-2 (3) alle AWB bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB screw 4.8 x 10 mm 10 pcs | 8077370 fabr.nr. 0020014188 | €10,95 | Made-to-order item | Bekijk & bestel |
| AWB casing mounting kit 10 pcs | 8079771 fabr.nr. 0020074056 | €30,95 | Made-to-order item | Bekijk & bestel |
| AWB handle ring 2 pcs | 8070490 fabr.nr. 0020074050 | €325,95 | Made-to-order item | Bekijk & bestel |
Overige onderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2 (3)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| AWB condensate drip tray | 8079962 fabr.nr. 0020081323 | €68,95 | Made-to-order item | Bekijk & bestel |
| AWB electric heating coil | 8070426 fabr.nr. 0020074112 | €227,95 | Made-to-order item | Bekijk & bestel |
| AWB user interface | 8070484 fabr.nr. 0020060883 | €296,95 | Made-to-order item | Bekijk & bestel |

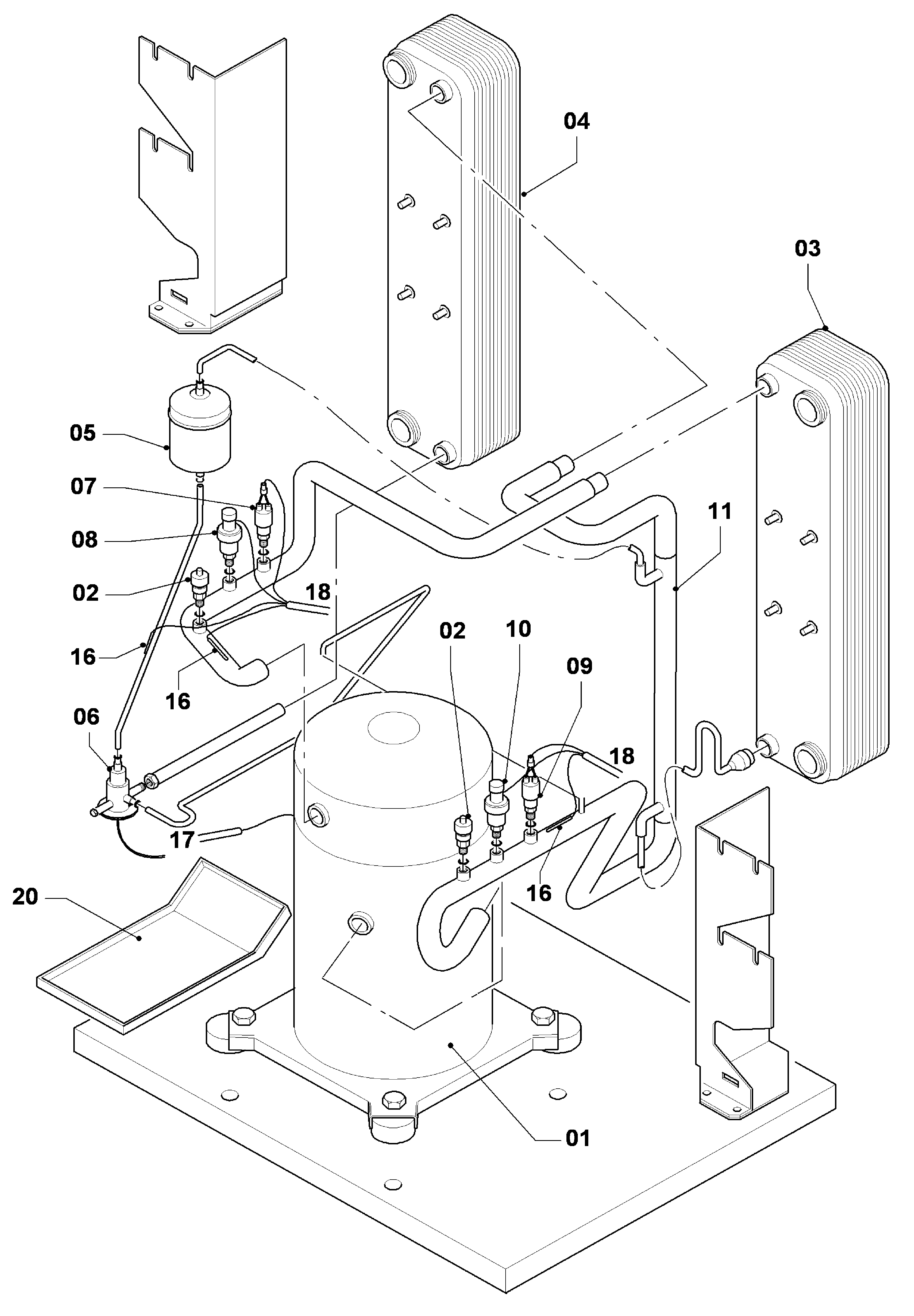

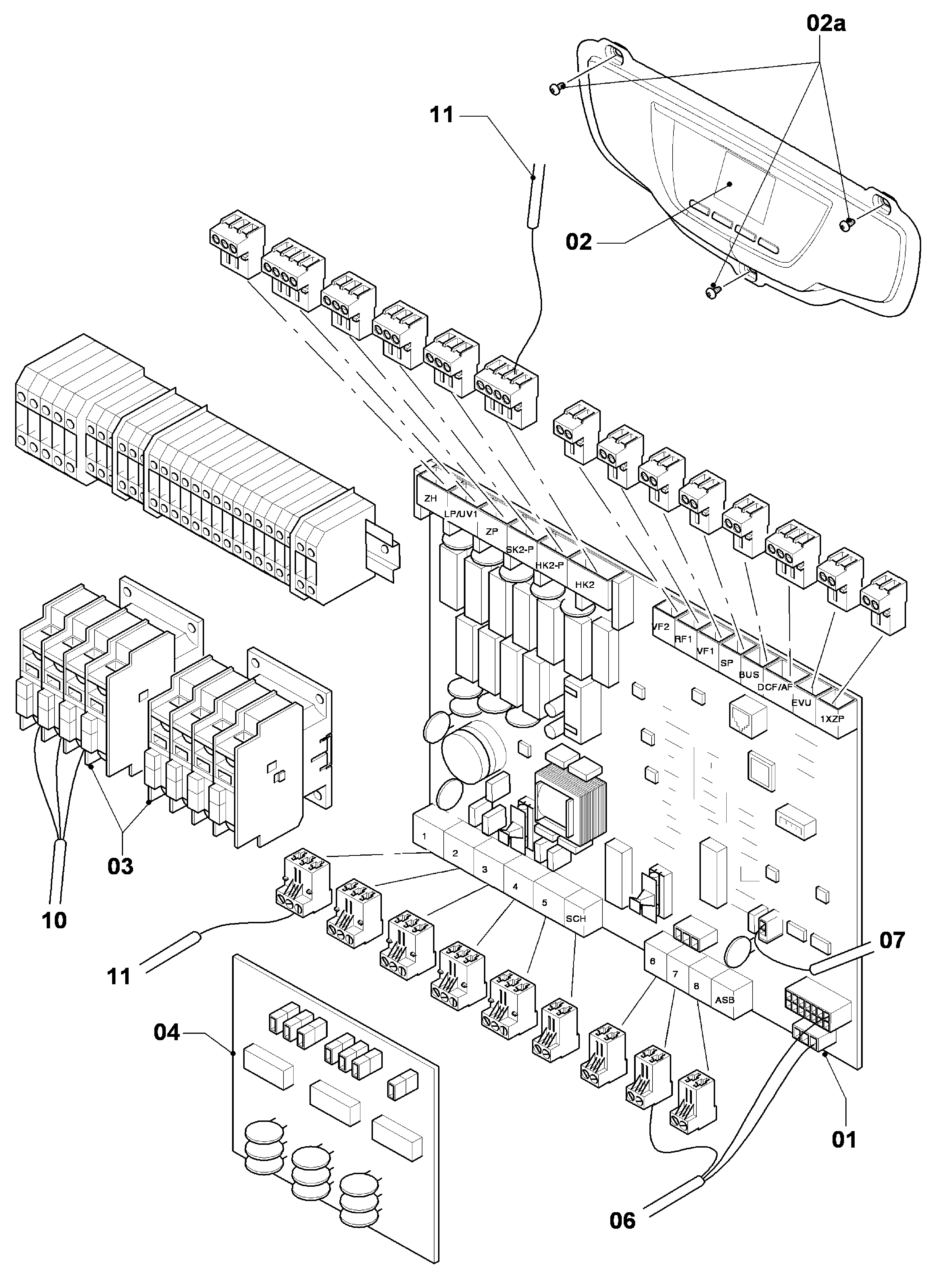

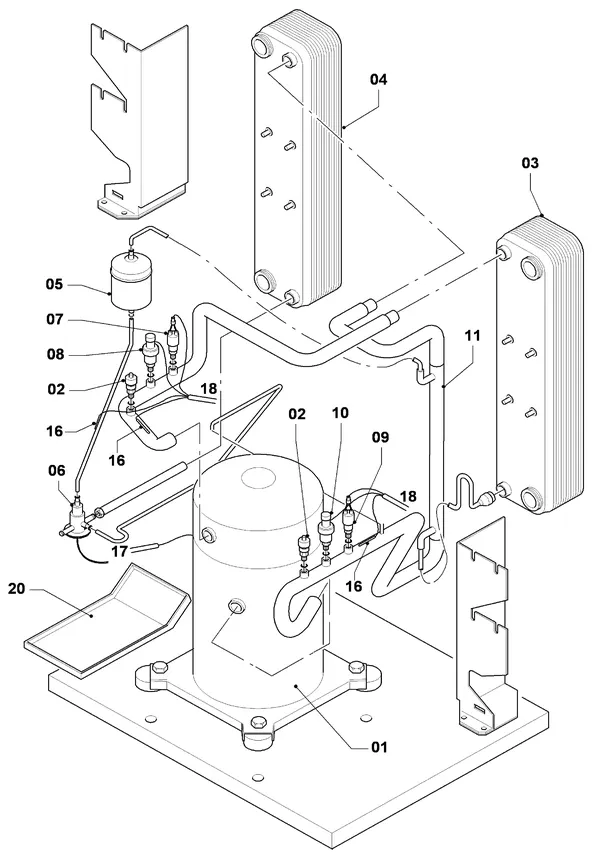

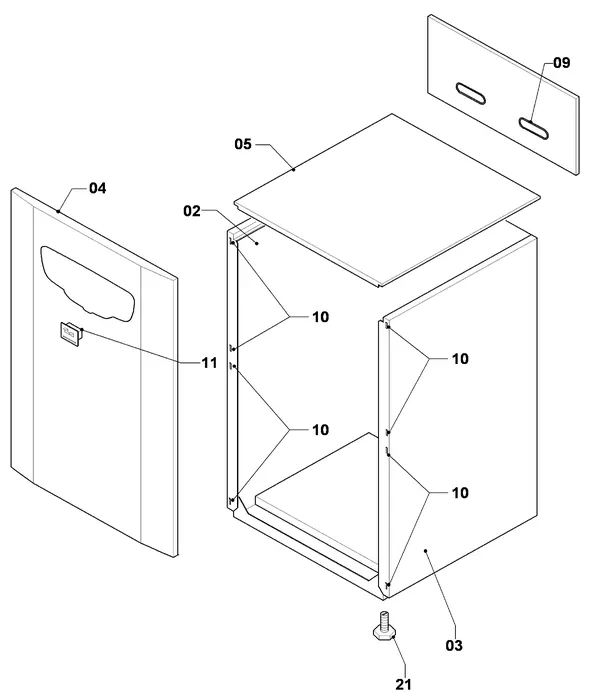

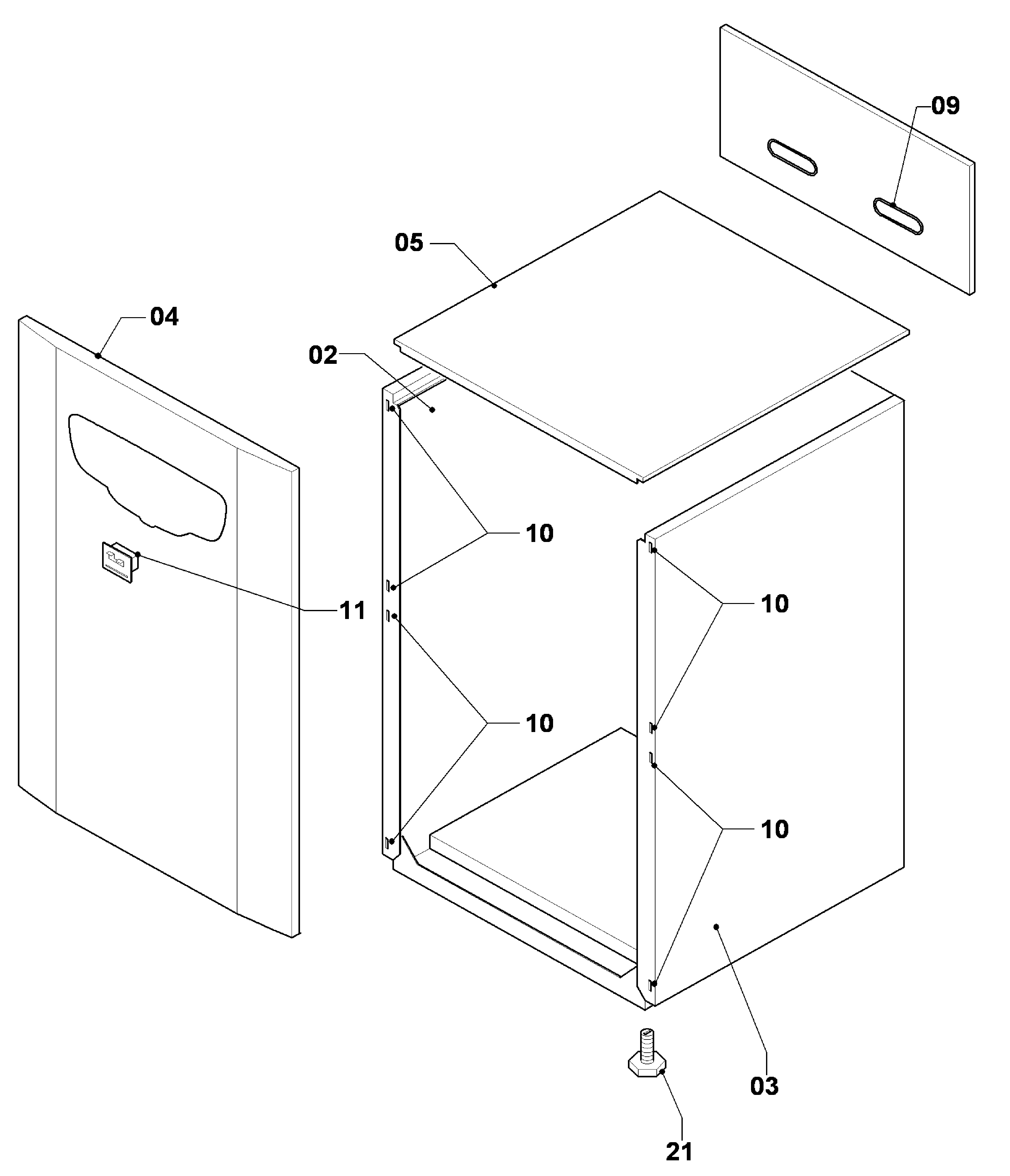

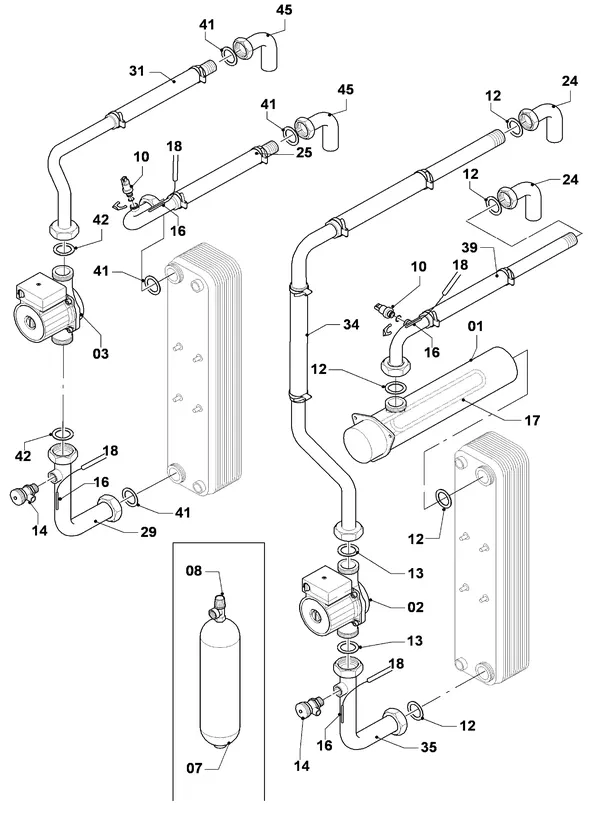

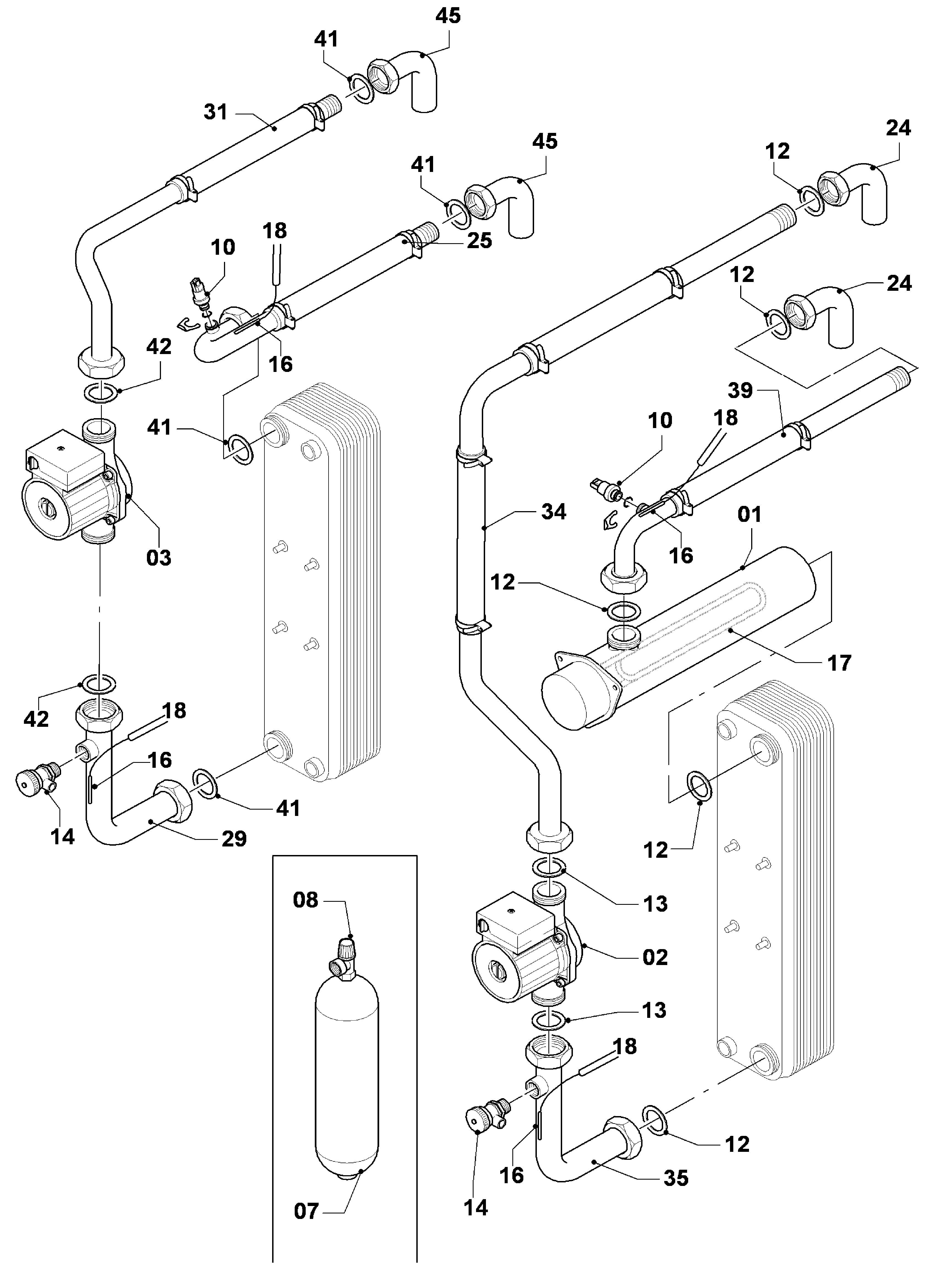

Tekeningen van de AWB MagnaGeo 10 BPT HPS 100-2
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je AWB MagnaGeo 10 BPT HPS 100-2? Dit onderdeeltype hoort erbij
Veelvoorkomende AWB-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.
| Code | What is going on | Part type |
|---|---|---|
| 3.1 | Aanvoer NTC kortgesloten. | Sensors |
| 3.2 | Retour NTC kortgesloten. | Sensors |
| 3.6 | Flow NTC open circuit. | Sensors |
| 3.7 | Return NTC open circuit. | Sensors |
| 4 | CV temperatuursensor NTC defect | Sensors |
| 5 | TAP temperatuursensor NTC defect | Sensors |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere AWB warmtepomp-modellen
- AWB GeniaAir 5/2 69
- AWB GeniaAir RM05/1 22
- AWB GeniaCompact module 26
- AWB GeniaHybrid ModuZone Z11 9
- AWB GeniaHybrid ModuZone Z20 3
- AWB GeniaHybrid regelaars 6
- AWB GeniaUniversal 36
- AWB MagnaGeo 06 BPT HPS 63-2 65
- AWB MagnaGeo 08 BPT HPS 83-2 65
- AWB MagnaGeo 10 BPT HPS 103-2 65
- AWB MagnaGeo 14 T HPS 140-2 46
- AWB MagnaGeo 17 T HPS 170-2 46
Frequently asked questions
Welke onderdelen zijn er voor de AWB MagnaGeo 10 BPT HPS 100-2?
In de catalogus staan 46 originele onderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2, waaronder sensoren en voelers, druksensoren, warmtewisselaars, printplaten en besturing. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een sensor voor de AWB MagnaGeo 10 BPT HPS 100-2?
De sensoren en voelers voor dit model kosten tussen €78,41 en €267,89 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2 op voorraad?
1 van de 46 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de AWB MagnaGeo 10 BPT HPS 100-2?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de AWB MagnaGeo 10 BPT HPS 100-2. Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.
Zijn dit originele AWB-onderdelen?
Ja. Alle 46 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2?
De onderdelen voor de AWB MagnaGeo 10 BPT HPS 100-2 lopen van €7,84 tot €6.519,63 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
