Vaillant hrEXCLUSIEF VHR 35/4 S R1 onderdelen
In brief
Instalpunt levert 94 originele onderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1, o.a. ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.
- 94Spare parts
- 44In stock
- €5,89Vanaf
- 21Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (cv-ketel)? Hieronder staan alle 94 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →Snel naar het juiste onderdeel voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1
| Onderdeel | Vanaf | Delivery |
|---|---|---|
| Ventilator Vaillant fan VHR1018-2224-2835 mvl | €292,95 | Op voorraad, morgen in huis |
| Ontstekingsonderdeel Vaillant ontstekingselektrode VHR 1018-2224-283545 | €37,95 | Op voorraad, morgen in huis |
| Druksensor Vaillant druksensor VHR18-22/3C24-28/3C VHR CW3 4/3 | €20,95 | Op voorraad, morgen in huis |
| Temperatuurvoeler Vaillant NTC voeler aanvoer/retour VHR18-22/3C24-28/3C | €19,95 | Op voorraad, morgen in huis |
| Pomp Vaillant hoogefficiënte pomp exclusief pompkabel | €346,95 | Op voorraad, morgen in huis |
| Display Vaillant display | €129,95 | Op voorraad, morgen in huis |
Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.
Installer or self-employed engineer? Create a free business account: prices excl. VAT and invoices in your company name.
- Fans 1
- Temperature sensors and NTC sensors 1
- Pressure sensors 1
- Pumps 1
- Heat exchangers 1
- Gas valves and gas control 2
- PCBs and controls 2
- Three-way valves and hydroblocks 1
- Ignition and ionisation 2
- Siphons and condensate drains 1
- Burners 2
- Displays and controls 3
- Valves 2
- Motors 1
- Electrical parts 4
- Cables and wiring harnesses 4
- Gaskets and seals 19
- Pipes, tubes and hoses 12
- Casing and panels 5
- Insulation 2
- Fixing material 19
- Overige onderdelen 8
Ventilatoren voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (1) alle Vaillant ventilatoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant fan VHR1018-2224-2835 mvl | 8056571 fabr.nr. 190235 | €292,95 | In stock | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (1) alle Vaillant temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant NTC voeler aanvoer/retour VHR18-22/3C24-28/3C | 8058955 fabr.nr. 193592 | €19,95 | In stock | Bekijk & bestel |
Druksensoren voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant druksensor VHR18-22/3C24-28/3C VHR CW3 4/3 | 8058957 fabr.nr. 0020059717 | €20,95 | In stock | Bekijk & bestel |
Pompen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (1) alle Vaillant pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant hoogefficiënte pomp exclusief pompkabel | 8056921 fabr.nr. 0010032790 | €346,95 | In stock | Bekijk & bestel |
Warmtewisselaars voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (1) alle Vaillant warmtewisselaars →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant heat exchanger VHR35 | 8056275 fabr.nr. 065119 | €794,95 | Made-to-order item | Bekijk & bestel |
Gasblokken en gasregeling voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (2) alle Vaillant gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant gas valve VHR35 | 8057004 fabr.nr. 053500 | €353,95 | In stock | Bekijk & bestel |
| Vaillant gas mixing tube VHR10-45 | 8056592 fabr.nr. 116688 | €122,95 | Made-to-order item | Bekijk & bestel |
Printplaten en besturing voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (2) alle Vaillant printplaten en besturing →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant main PCB VHR/3 and /3-5 | 8050028 fabr.nr. 0020111353 | €340,45 | In stock | Bekijk & bestel |
| Vaillant controller protection white | 8055021 fabr.nr. 0020130231 | €26,95 | Made-to-order item | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (1) alle Vaillant driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant adjustable bypass VHR/4 | 8056961 fabr.nr. 0020022744 | €66,95 | Made-to-order item | Bekijk & bestel |
Ontsteking en ionisatie voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (2) alle Vaillant ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant ontstekingselektrode VHR 1018-2224-283545 | 8051128 fabr.nr. 090709 | €37,95 | In stock | Bekijk & bestel |
| Vaillant ignition cable VHR 3/C | 8058958 fabr.nr. 193590 | €56,95 | In stock | Bekijk & bestel |
Sifons en condensafvoer voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (1) alle Vaillant sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant sifon VHR | 8057248 fabr.nr. 0020081567 | €40,95 | In stock | Bekijk & bestel |
Branders voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (2) alle Vaillant branders →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant brander VHR35-45 | 8057000 fabr.nr. 050430 | €298,95 | In stock | Bekijk & bestel |
| Vaillant burner plate complete incl. insulation | 8055871 fabr.nr. 088134 | €182,95 | In stock | Bekijk & bestel |
Displays en bediening voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (3) alle Vaillant displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant display | 8050021 fabr.nr. 0020060811 | €129,95 | In stock | Bekijk & bestel |
| Vaillant knobs white 3 pcs | 8053353 fabr.nr. 0020048920 | €29,95 | Made-to-order item | Bekijk & bestel |
| Vaillant operating handle | 8056952 fabr.nr. 0020022749 | €42,95 | Made-to-order item | Bekijk & bestel |
Kleppen en ventielen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (2) alle Vaillant kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant automatic air vent | 8050850 fabr.nr. 061707 | €38,95 | In stock | Bekijk & bestel |
| Vaillant bypass valve assembly | 8051484 fabr.nr. 178980 | €37,95 | In stock | Bekijk & bestel |
Motoren voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (1) alle Vaillant motoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant three-way valve motor VCW254/255-3CWK245/3VHR after 2005 | 8057072 fabr.nr. 140429 | €106,95 | In stock | Bekijk & bestel |
Elektrische onderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (4) alle Vaillant elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant zekering 2,0A T2H 10 stuks | 8050127 fabr.nr. 0020067507 | €17,95 | In stock | Bekijk & bestel |
| Vaillant kabeldoorvoer | 8057986 fabr.nr. 088367 | €25,95 | Made-to-order item | Bekijk & bestel |
| Vaillant kabeldoorvoer | 8057987 fabr.nr. 088368 | €25,95 | Made-to-order item | Bekijk & bestel |
| Vaillant strain relief | 8051468 fabr.nr. 078533 | €44,95 | Made-to-order item | Bekijk & bestel |
Kabels en kabelbomen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (4) alle Vaillant kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant pump connection cable | 80501857 fabr.nr. 0010032754 | €26,95 | In stock | Bekijk & bestel |
| Vaillant kabel | 8054696 fabr.nr. 0020244426 | €26,95 | Made-to-order item | Bekijk & bestel |
| Vaillant aansluitkabel | 8056974 fabr.nr. 0020025946 | €27,95 | Made-to-order item | Bekijk & bestel |
| Vaillant wiring harness VHR202535/4S | 8056975 fabr.nr. 0020022745 | €98,95 | Made-to-order item | Bekijk & bestel |
Pakkingen en afdichtingen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (19) alle Vaillant pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (12) alle Vaillant leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant verbindingsstuk sifon/wis VHR18-2224-283545 | 8054360 fabr.nr. 087310 | €17,95 | In stock | Bekijk & bestel |
| Vaillant aansluitleiding | 8050984 fabr.nr. 080387 | €25,95 | In stock | Bekijk & bestel |
| Vaillant compression coupling 3/4"x 20 mm | 8050989 fabr.nr. 080074 | €44,95 | Made-to-order item | Bekijk & bestel |
| Vaillant aansluitleiding VHR/4 | 8056957 fabr.nr. 0020021015 | €56,95 | In stock | Bekijk & bestel |
| Vaillant flow pipe VHR20/25/35/4 solo | 8050067 fabr.nr. 0020021016 | €111,95 | Made-to-order item | Bekijk & bestel |
| Vaillant aansluitleiding | 8056954 fabr.nr. 0020021013 | €47,95 | In stock | Bekijk & bestel |
| Vaillant aansluitleiding | 8056955 fabr.nr. 0020021014 | €60,95 | In stock | Bekijk & bestel |
| Vaillant aansluitleiding VHR/4 | 8056960 fabr.nr. 0020021017 | €87,95 | Made-to-order item | Bekijk & bestel |
| Vaillant connection pipe (return) VHR3035/4C | 8056962 fabr.nr. 0020021019 | €88,95 | Made-to-order item | Bekijk & bestel |
| Vaillant aansluitleiding | 8059859 fabr.nr. 0020021018 | €64,95 | Made-to-order item | Bekijk & bestel |
| Vaillant gas pipe VHR35 | 8058162 fabr.nr. 123492 | €144,95 | Made-to-order item | Bekijk & bestel |
| Vaillant air intake pipe VHR30/4 - 35/4 | 8056909 fabr.nr. 0020021838 | €60,95 | Made-to-order item | Bekijk & bestel |
Beplating en panelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (5) alle Vaillant beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant cap 5 pcs VHR354565 | 8058292 fabr.nr. 147392 | €33,95 | In stock | Bekijk & bestel |
| Vaillant deksel | 8056953 fabr.nr. 0020022748 | €111,95 | Made-to-order item | Bekijk & bestel |
| Vaillant case white | 8053352 fabr.nr. 0020048919 | €93,95 | Made-to-order item | Bekijk & bestel |
| Vaillant logo plate VC/W254-255/3 CWK245/3 | 8057191 fabr.nr. 118096 | €44,95 | Made-to-order item | Bekijk & bestel |
| Vaillant casing VHR35/4SC | 8056951 fabr.nr. 0020022747 | €285,95 | Made-to-order item | Bekijk & bestel |
Isolatie voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (2) alle Vaillant isolatie →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant insulation plate 10 mm nut / washer | 8050715 fabr.nr. 210779 | €55,95 | Made-to-order item | Bekijk & bestel |
| Vaillant insulation Solide VHR 1018-2224-283545 | 8056400 fabr.nr. 210734 | €48,95 | In stock | Bekijk & bestel |
Bevestigingsmateriaal voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (19) alle Vaillant bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant schroef 10 stuks brander VHR Solide | 8055903 fabr.nr. 105900 | €23,95 | In stock | Bekijk & bestel |
| Vaillant borg | 8050116 fabr.nr. 0020107694 | €26,95 | In stock | Bekijk & bestel |
| Vaillant retaining spring 5 pcs VU/WVC/WVHR254XE | 8050032 fabr.nr. 0020107702 | €22,95 | Made-to-order item | Bekijk & bestel |
| Vaillant screw 48 x 95 drill hole 4 mm | 8050117 fabr.nr. 0020107695 | €21,95 | Made-to-order item | Bekijk & bestel |
| Vaillant clamp set 10 pcs VHR35VC/W../3CWK245/3 | 8056607 fabr.nr. 219622 | €46,95 | Made-to-order item | Bekijk & bestel |
| Vaillant hinge VHR3545 | 8057014 fabr.nr. 088028 | €48,95 | Made-to-order item | Bekijk & bestel |
| Vaillant screw 63 x 32 | 8056483 fabr.nr. 235728 | €11,95 | Niet leverbaar | Bekijk & bestel |
| Vaillant screw 105836 | 8057104 fabr.nr. 105836 | €25,95 | Made-to-order item | Bekijk & bestel |
| Vaillant screw 10 pcs VHR354565 | 8058079 fabr.nr. 105839 | €29,95 | Made-to-order item | Bekijk & bestel |
| Vaillant screw set of 10 pcs for drill hole 3 mm | 8051572 fabr.nr. 193538 | €22,95 | Made-to-order item | Bekijk & bestel |
| Vaillant screw 0020133833, 10 pcs | 8050305 fabr.nr. 0020133833 | €21,95 | Made-to-order item | Bekijk & bestel |
| Vaillant screw 0020235950, 10 pcs | 90170466 fabr.nr. 0020235950 | €22,95 | Made-to-order item | Bekijk & bestel |
| Vaillant houder | 8059501 fabr.nr. 0020020025 | €21,95 | Made-to-order item | Bekijk & bestel |
| Vaillant houder VHR35/4 | 8056977 fabr.nr. 0020021026 | €22,95 | Made-to-order item | Bekijk & bestel |
| Vaillant suspension bracket VHR354565 | 8058060 fabr.nr. 103892 | €26,95 | Made-to-order item | Bekijk & bestel |
| Vaillant houder VHR35/4 | 8056969 fabr.nr. 111993 | €43,95 | Made-to-order item | Bekijk & bestel |
| Vaillant moer 5 stuks | 8059506 fabr.nr. 0020026537 | €25,95 | Made-to-order item | Bekijk & bestel |
| Vaillant support VHR35/4SC | 8056971 fabr.nr. 111995 | €48,95 | Made-to-order item | Bekijk & bestel |
| Vaillant stop | 8059477 fabr.nr. 0020039721 | €21,95 | Made-to-order item | Bekijk & bestel |
Overige onderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 (8)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Vaillant pakkingset I | 8055580 fabr.nr. 0020025929 | €20,95 | In stock | Bekijk & bestel |
| Vaillant VR33 OpenTherm module | 80599971 fabr.nr. 8000020151 | €71,95 | In stock | Bekijk & bestel |
| Vaillant spark plug cap | 8058980 fabr.nr. 0020075412 | €27,95 | Made-to-order item | Bekijk & bestel |
| Vaillant three-way valve VHR VCW254-255/3 CWK 245/3 | 8057003 fabr.nr. 252457 | €200,95 | In stock | Bekijk & bestel |
| Vaillant sight glass VHR1018-2224-283545 | 8057022 fabr.nr. 161245 | €16,95 | In stock | Bekijk & bestel |
| Vaillant condensbak +pakking VHR45S | 8055301 fabr.nr. 076560 | €185,95 | Made-to-order item | Bekijk & bestel |
| Vaillant catch bracket (2 pcs) | 8054631 fabr.nr. 078534 | €23,95 | Made-to-order item | Bekijk & bestel |
| Vaillant hose clamp | 8059580 fabr.nr. 0020052092 | €24,95 | Made-to-order item | Bekijk & bestel |

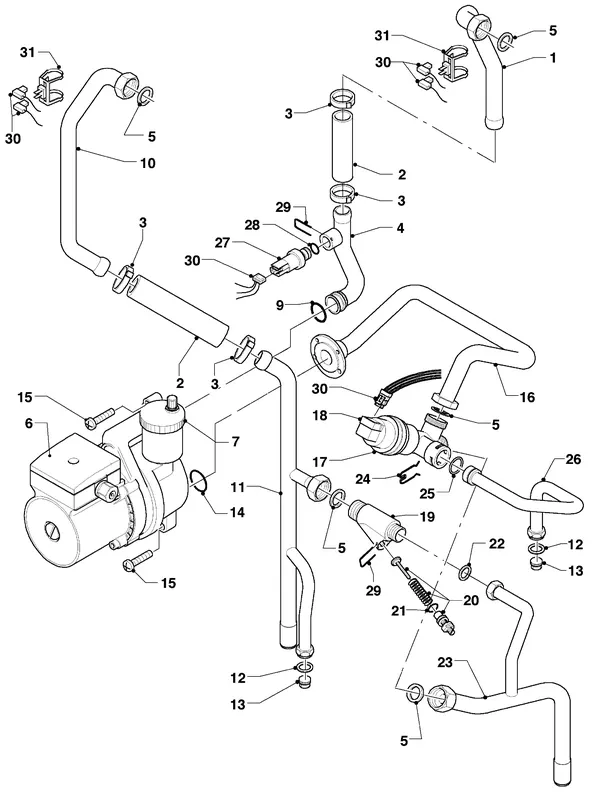

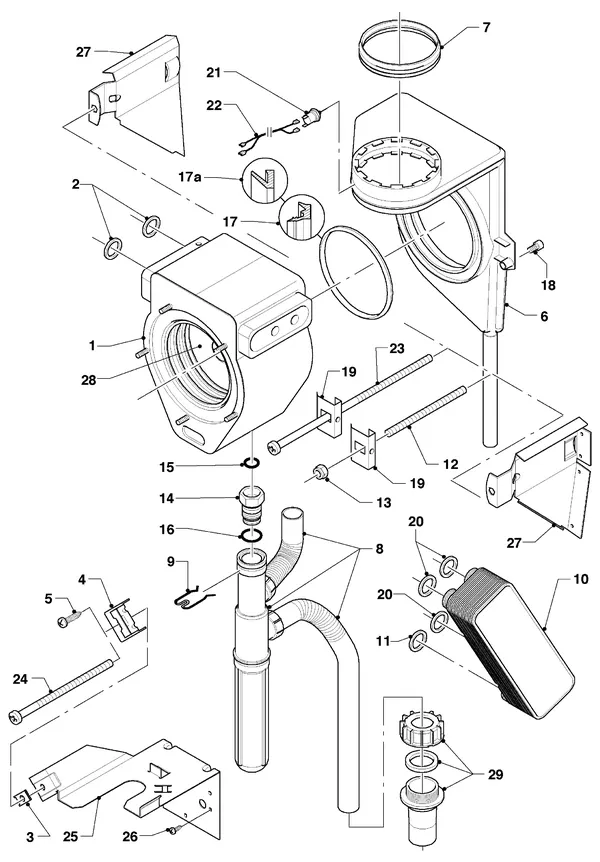

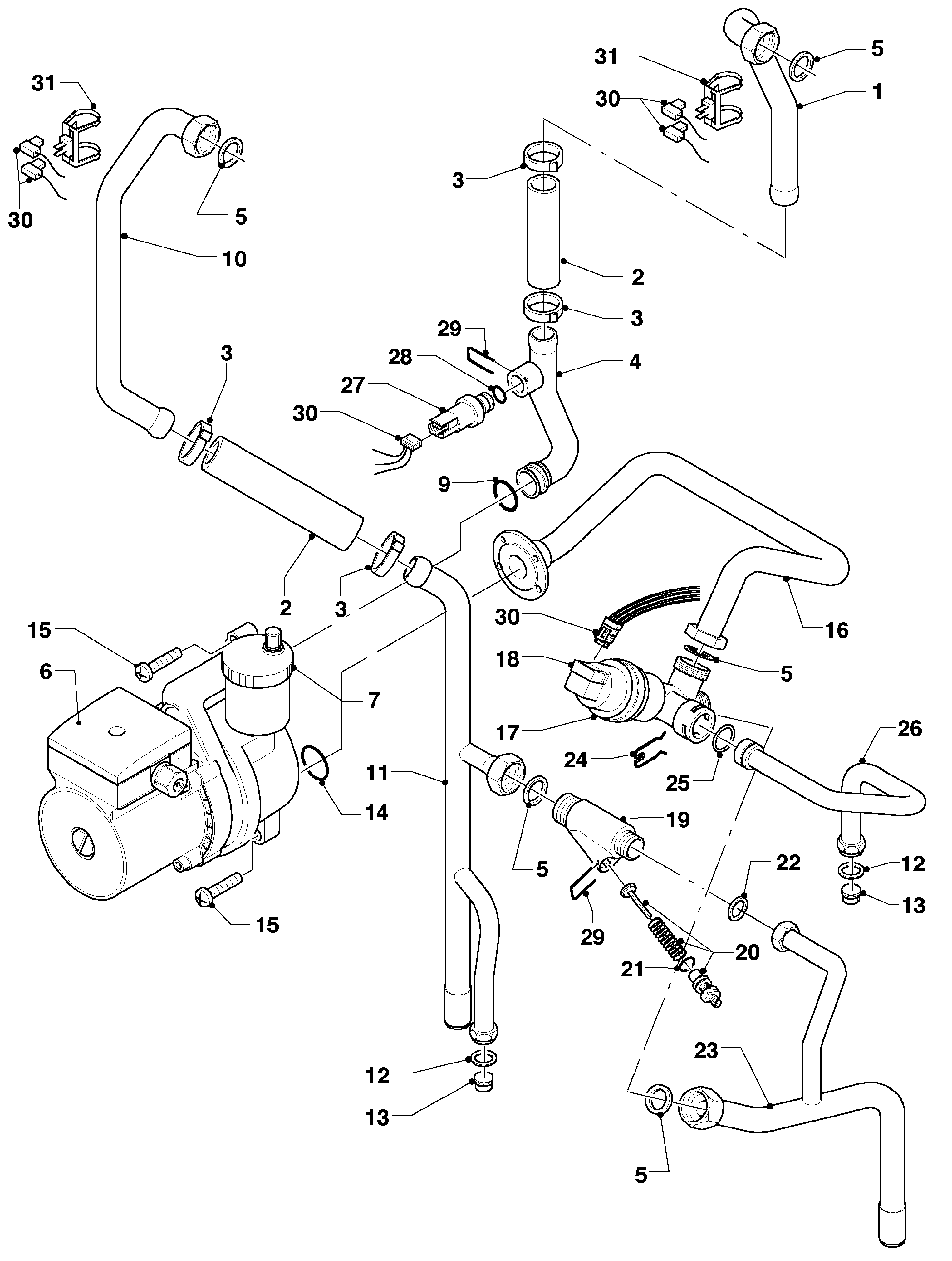

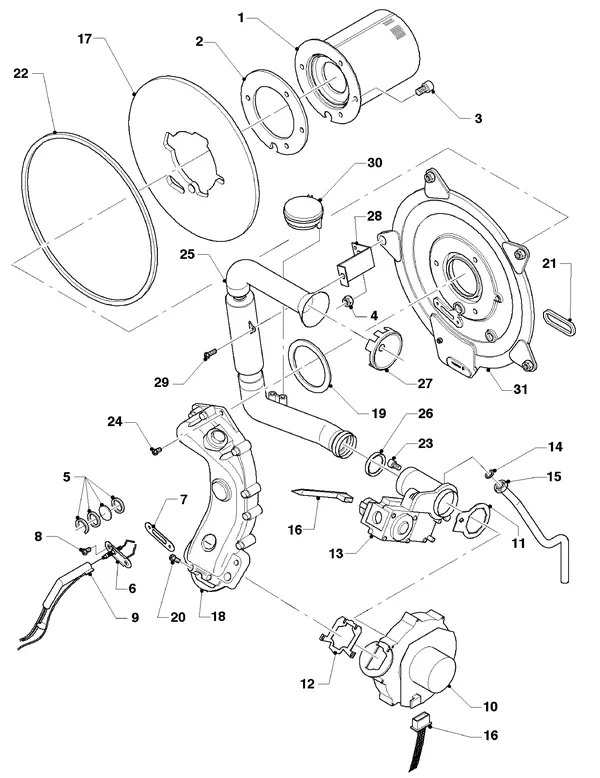

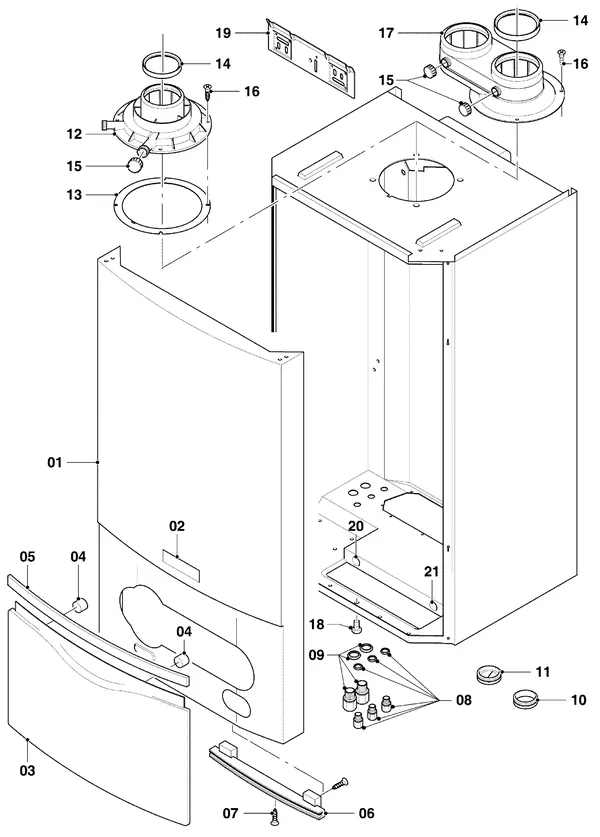

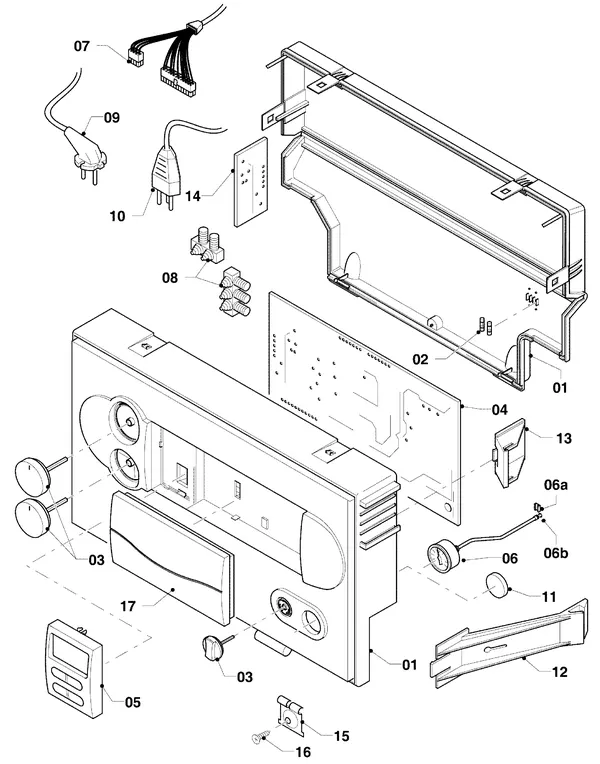

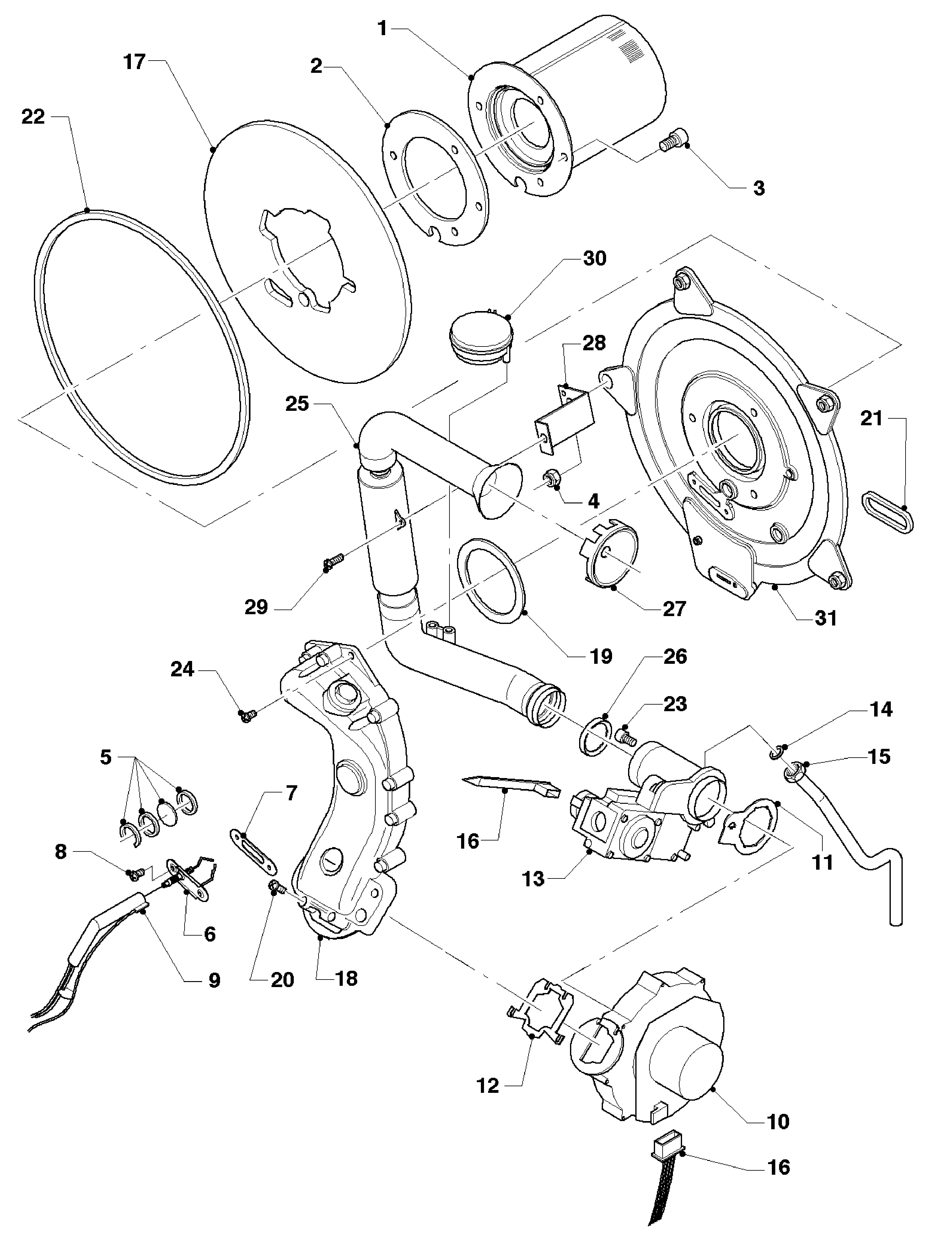

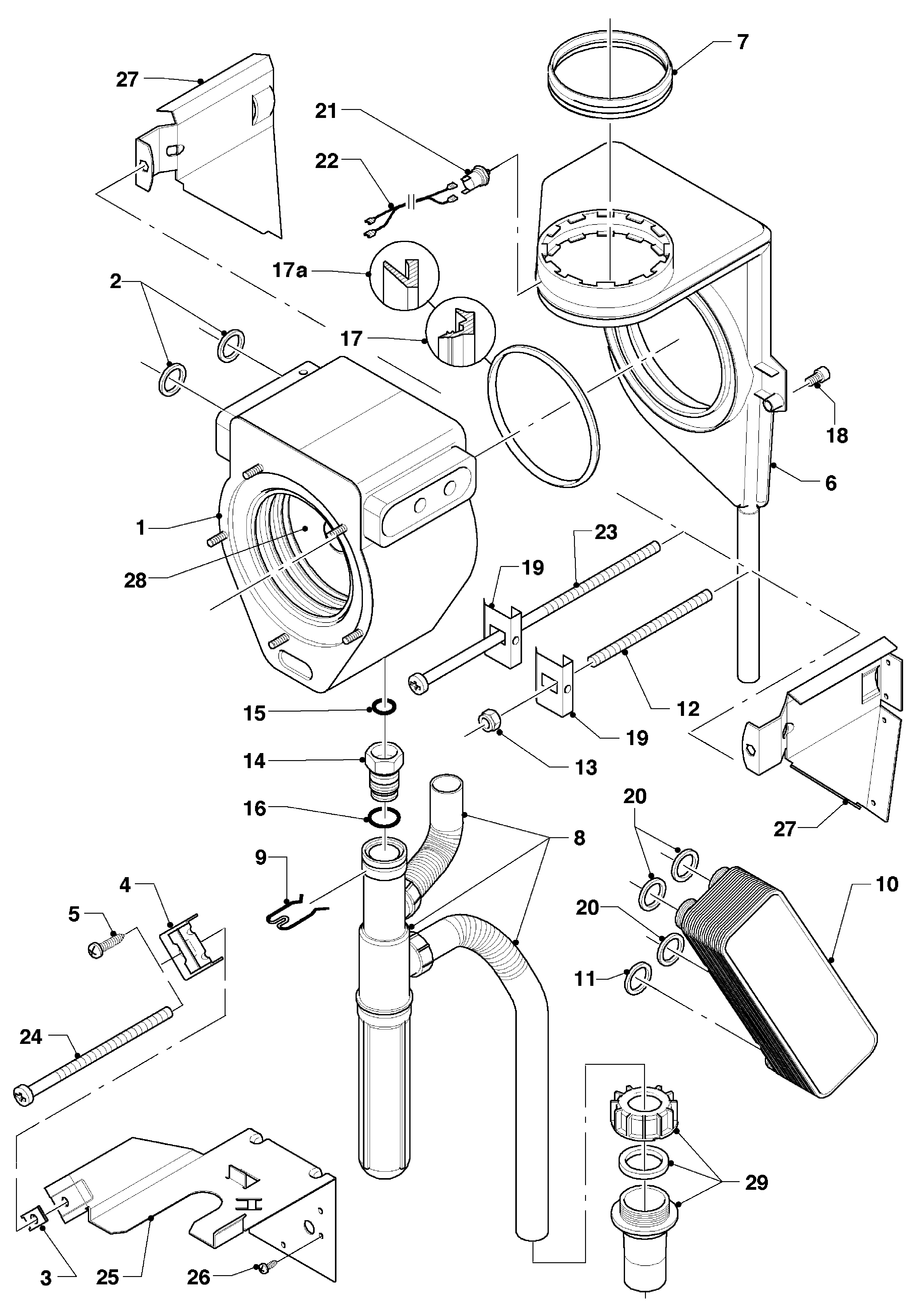

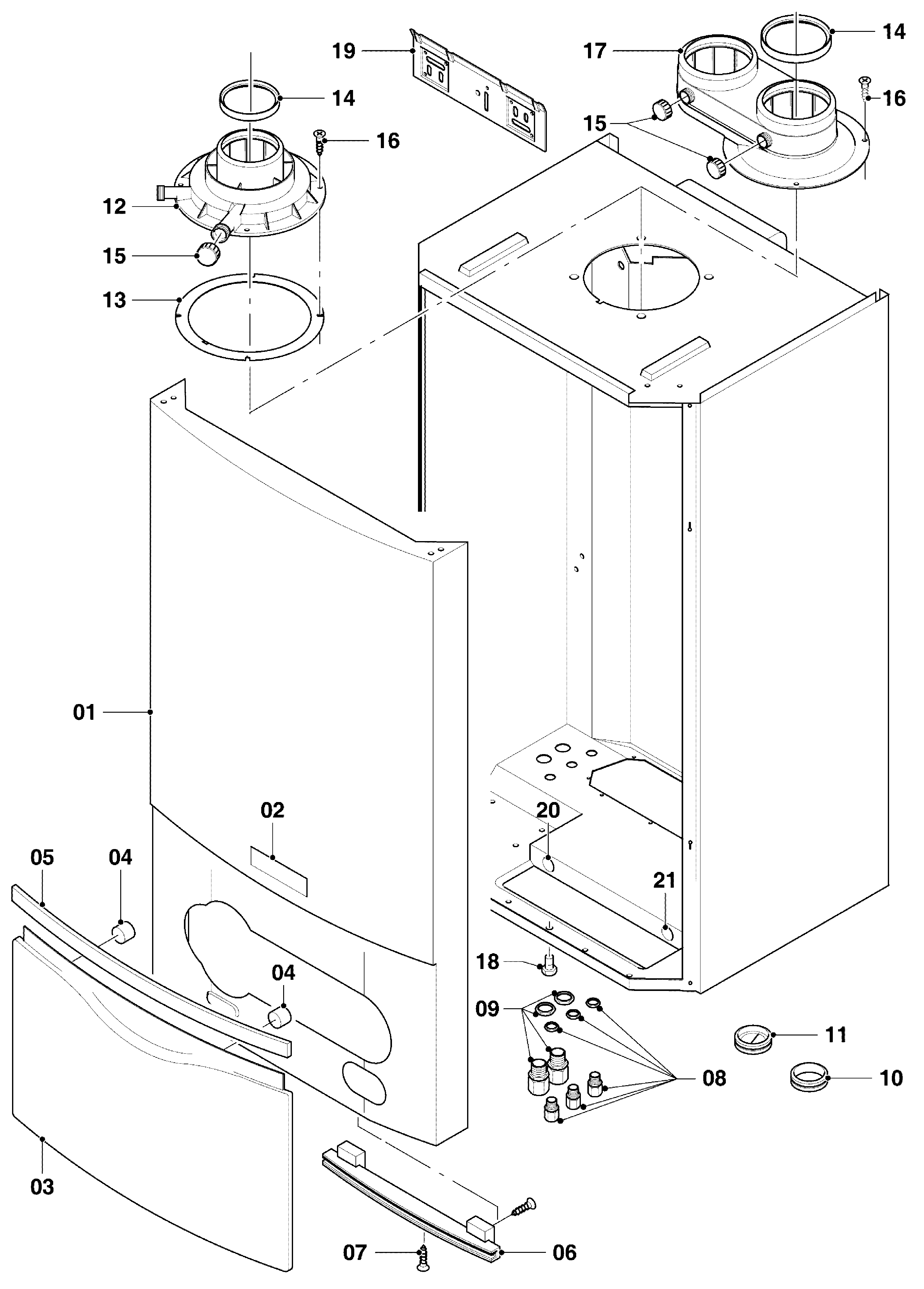

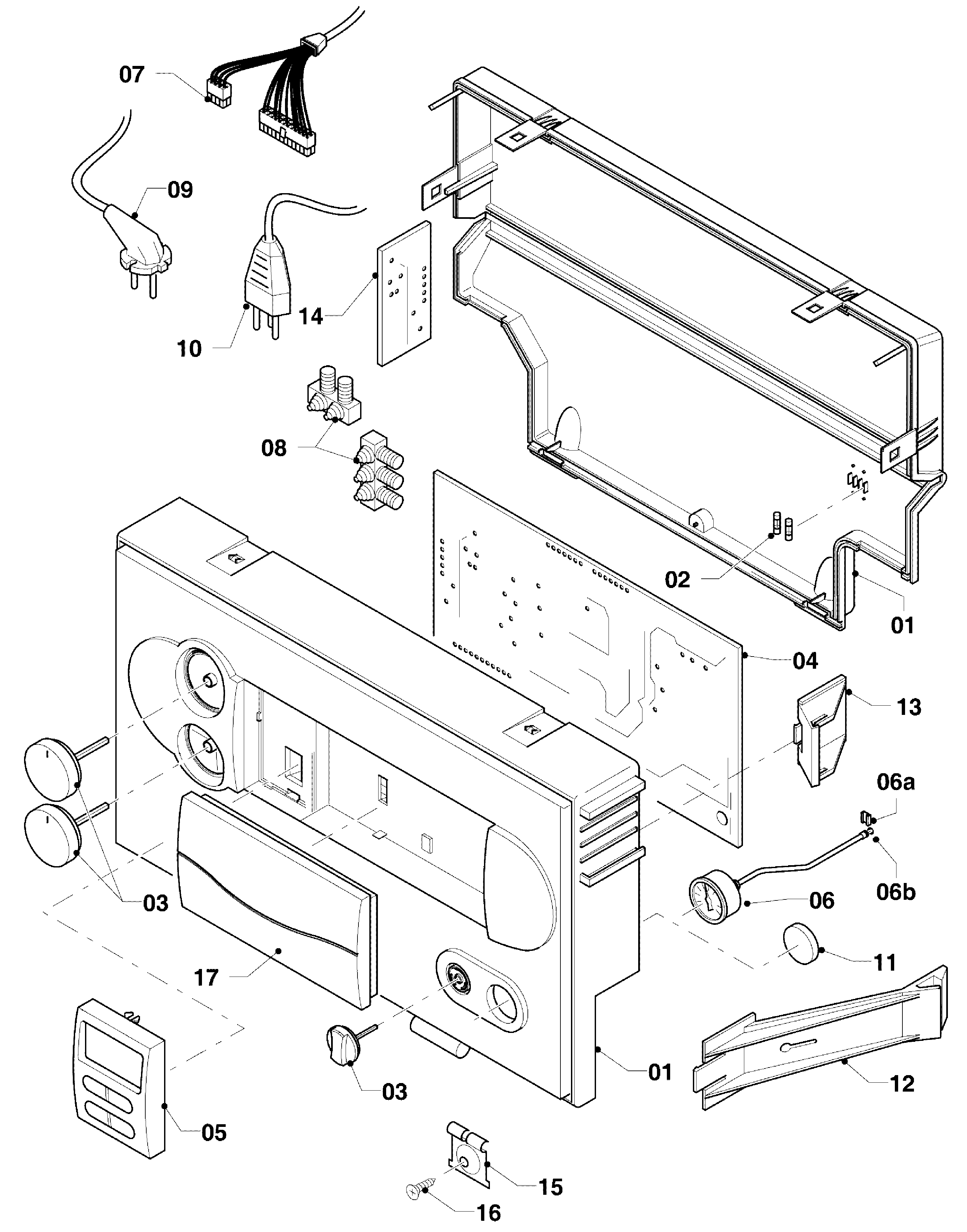

Tekeningen van de Vaillant hrEXCLUSIEF VHR 35/4 S R1
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Vaillant hrEXCLUSIEF VHR 35/4 S R1? Dit onderdeeltype hoort erbij
Veelvoorkomende Vaillant-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Vaillant storingscodes.
| Code | What is going on | Part type |
|---|---|---|
| F.01 | Ignition fault (no flame detection), no gas / gas tap closed, no ignition | Ignition and ionisation |
| F.037 | Obstruction in the product's air duct, fan motor defective or not connected, connection between the main PCB and the fan PCB damaged or interrupted | Fans |
| F.04 | Ventilatorstoring | Fans |
| F.042 | The product coding resistor is defective or missing, fan motor defective or not connected, plug X25 not connected or connected incorrectly | Fans |
| F.042 | Break in the heat exchanger wiring harness | Heat exchangers |
| F.05 | High-limit fault, flow temperature too high (pump not running, but has voltage) | Pumps |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Vaillant cv-ketel-modellen
- Vaillant Combiketel Turbo CWK 24-12 128
- Vaillant Combiketel Turbo CWK 24-12 E SO28 136
- Vaillant Combiketel Turbo CWK 24-12 SO28 127
- Vaillant Combiketel Turbo CWK 245/3 81
- Vaillant Combiketel Turbo CWK 245/3 R1 81
- Vaillant Combiketel Turbo CWK 245/4-5 115
- Vaillant Combiketel Turbo CWK 245/4-5 R3 115
- Vaillant Combiketel Turbo CWK 245/4-5 R4 115
- Vaillant Combiketel Turbo VCW 182 E 139
- Vaillant Combiketel Turbo VCW 185 E 133
- Vaillant Combiketel Turbo VCW 242 E 138
- Vaillant Combiketel Turbo VCW 242 E S028 127
Frequently asked questions
Welke onderdelen zijn er voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1?
In de catalogus staan 94 originele onderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1, waaronder ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1?
De ventilatoren voor dit model kosten €399,88 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 op voorraad?
44 van de 94 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Vaillant hrEXCLUSIEF VHR 35/4 S R1. Geeft je toestel een storingscode? Zoek die op bij Vaillant storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Vaillant-onderdelen?
Ja. Alle 94 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1?
De onderdelen voor de Vaillant hrEXCLUSIEF VHR 35/4 S R1 lopen van €5,89 tot €1.057,20 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
