Atag Blauwe Engel SHR 51 onderdelen

In brief

Instalpunt levert 92 originele onderdelen voor de Atag Blauwe Engel SHR 51, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

92Spare parts
58In stock
€18,95Vanaf
19Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag Blauwe Engel SHR 51 (cv-ketel)? Hieronder staan alle 92 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Atag Blauwe Engel SHR 51

Onderdeel	Vanaf	Delivery
Ventilator Atag fan assembled 230V AC	€415,45	Op voorraad, morgen in huis
Ontstekingsonderdeel Atag electrode ionisation/ignition SHR	€77,95	Op voorraad, morgen in huis
Druksensor Atag water pressure sensor Huba	€114,45	Op voorraad, morgen in huis
Pomp Atag pump motor UPMO 20-70 130 9U 230V	€350,95	Op voorraad, morgen in huis
Display Atag display PCB MCBA 1415 Q series	€139,95	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installer or self-employed engineer? Create a free business account: prices excl. VAT and invoices in your company name.

Ventilatoren voor de Atag Blauwe Engel SHR 51 (2) alle Atag ventilatoren →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag fan assembled 230V AC	8135470 fabr.nr. S4310520	€415,45	In stock	Bekijk & bestel
Rewind refurbished fan for Atag 230V AC (S4310520)	8930069	€280,95	In stock	Bekijk & bestel

Sensoren en voelers voor de Atag Blauwe Engel SHR 51 (3)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag sensor hot water cylinder/return T2-3-8-9	8135300 fabr.nr. S4309700	€27,95	In stock	Bekijk & bestel
Atag flow sensor/DHW T1 12k ohm	8135000 fabr.nr. S4307420	€44,45	In stock	Bekijk & bestel
Atag flue gas sensor	8135310 fabr.nr. S4339510	€62,95	Made-to-order item	Bekijk & bestel

Druksensoren voor de Atag Blauwe Engel SHR 51 (1)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag water pressure sensor Huba	8135490 fabr.nr. S4466300	€114,45	In stock	Bekijk & bestel

Pompen voor de Atag Blauwe Engel SHR 51 (1) alle Atag pompen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag pump motor UPMO 20-70 130 9U 230V	8135291 fabr.nr. S5033800	€350,95	In stock	Bekijk & bestel

Gasblokken en gasregeling voor de Atag Blauwe Engel SHR 51 (2) alle Atag gasblokken en gasregeling →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag gas control block type VK8115V	8135130 fabr.nr. S4304700	€193,95	In stock	Bekijk & bestel
Atag venturi SHR51/60	8139123 fabr.nr. S4319020	€121,95	Made-to-order item	Bekijk & bestel

Branderautomaten voor de Atag Blauwe Engel SHR 51 (1) alle Atag branderautomaten →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag MCBA 1415 incl. transformer	8130415 fabr.nr. S4385740	€655,95	Made-to-order item	Bekijk & bestel

Ontsteking en ionisatie voor de Atag Blauwe Engel SHR 51 (1) alle Atag ontsteking en ionisatie →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag electrode ionisation/ignition SHR	8135120 fabr.nr. S4311600	€77,95	In stock	Bekijk & bestel

Sifons en condensafvoer voor de Atag Blauwe Engel SHR 51 (2) alle Atag sifons en condensafvoer →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag siphon complete SHR	8136240 fabr.nr. S4451610	€71,95	In stock	Bekijk & bestel
Atag condensate tray SHR 51-60	8130382 fabr.nr. S4407110	€173,95	In stock	Bekijk & bestel

Branders voor de Atag Blauwe Engel SHR 51 (1) alle Atag branders →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag burner bed S-HR51/51T/60 for natural gas only	8130355 fabr.nr. S4828200	€314,95	In stock	Bekijk & bestel

Displays en bediening voor de Atag Blauwe Engel SHR 51 (1) alle Atag displays en bediening →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag display PCB MCBA 1415 Q series	8139128 fabr.nr. S4713600	€139,95	In stock	Bekijk & bestel

Filters voor de Atag Blauwe Engel SHR 51 (1)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag water filter	8136265 fabr.nr. S4317500	€48,95	Made-to-order item	Bekijk & bestel

Onderhouds- en servicesets voor de Atag Blauwe Engel SHR 51 (5) alle Atag onderhouds- en servicesets →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag maintenance set for OSS3/4	8139225 fabr.nr. S4784900	€91,95	In stock	Bekijk & bestel
Atag maintenance set OSS3/4 with ignition electrode	8139604 fabr.nr. S4785700	€171,95	In stock	Bekijk & bestel
Atag overhaul kit insulation plates without adhesive SHR	8139107 fabr.nr. S4500010	€39,95	In stock	Bekijk & bestel
Atag maintenance set SHR 51/60 without burner	8138128 fabr.nr. S4677500	€86,95	In stock	Bekijk & bestel
Atag maintenance set SHR 51/60 with electrode	8139614 fabr.nr. S4665400	€178,95	In stock	Bekijk & bestel

Kleppen en ventielen voor de Atag Blauwe Engel SHR 51 (2) alle Atag kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag safety relief valve Duco 3 bar	8135200 fabr.nr. S4344630	€42,45	In stock	Bekijk & bestel
Atag automatic air vent chrome SHR for OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	In stock	Bekijk & bestel

Elektrische onderdelen voor de Atag Blauwe Engel SHR 51 (1) alle Atag elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag transformer for MCBA 1415D	8135421 fabr.nr. S4324900	€114,95	In stock	Bekijk & bestel

Kabels en kabelbomen voor de Atag Blauwe Engel SHR 51 (1) alle Atag kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag wiring harness BE 2 SHR	8135265 fabr.nr. S4398510	€194,95	Made-to-order item	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag Blauwe Engel SHR 51 (23) alle Atag pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag O-ring siphon R 46 x 3 mm	8135190 fabr.nr. S4309900	€30,95	Made-to-order item	Bekijk & bestel
Atag O-ring siphon/pipe	8131367 fabr.nr. S4316300	€44,95	Made-to-order item	Bekijk & bestel
Atag O-ring condensate tray/siphon	8131368 fabr.nr. S4316400	€23,95	In stock	Bekijk & bestel
Atag sealing ring gas valve/venturi for OSS1/2/3/4	8139033 fabr.nr. S4337610	€24,95	In stock	Bekijk & bestel
Atag sealing ring venturi/fan for OSS1/2/3/4	8139034 fabr.nr. S4325610	€24,95	In stock	Bekijk & bestel
Atag lip ring outlet stub	8139019 fabr.nr. S4472600	€24,95	In stock	Bekijk & bestel
Atag O-ring 2 pcs	8131119 fabr.nr. S4312300	€26,95	In stock	Bekijk & bestel
Atag lip seal 80mm for OSS1/2/3/4	8135123 fabr.nr. S4304200	€31,95	In stock	Bekijk & bestel
Atag gasket for burner stones	8135030 fabr.nr. S4306110	€83,95	In stock	Bekijk & bestel
Atag pump gasket 3/4" DN20 R38x25x2 mm 2 pcs	8130150 fabr.nr. S1003810	€21,95	In stock	Bekijk & bestel
Atag gasket condensate/air box	8130125 fabr.nr. S4339110	€33,95	In stock	Bekijk & bestel
Atag gasket	8135156 fabr.nr. S4323710	€23,95	In stock	Bekijk & bestel
Atag sealing ring intake fan SHR for OSS1/2/3/4	8135246 fabr.nr. S4309500	€22,95	In stock	Bekijk & bestel
Atag gasket fan mouth SHR for OSS1/2/3/4	8135270 fabr.nr. S4305700	€24,95	In stock	Bekijk & bestel
Atag gasket air supply Ø80 mm	8135153 fabr.nr. S4323510	€32,95	In stock	Bekijk & bestel
Atag seal gas valve 3/4"	8131295 fabr.nr. S4340830	€21,95	In stock	Bekijk & bestel
Atag O-ring 13.94 x 2.62 mm air vent/plate heat exchanger for OSS1/2/3/4	8131325 fabr.nr. S4342300	€23,95	In stock	Bekijk & bestel
Atag O-ring set 4.8 x 1.8 mm heat exchanger connection	8137056 fabr.nr. S4322320	€22,95	In stock	Bekijk & bestel
Atag seal 5,5 EPDM	8135255 fabr.nr. S4397000	€47,95	Made-to-order item	Bekijk & bestel
Atag O-ring R 22,5 x 2 mm	8131369 fabr.nr. S4312100	€30,95	Made-to-order item	Bekijk & bestel
Atag condensate tray gasket	8135250 fabr.nr. S4306500	€41,95	In stock	Bekijk & bestel
Atag gasket electrode ionisation ignition	8135260 fabr.nr. S4397100	€35,95	In stock	Bekijk & bestel
Atag silicone gasket 41cm	8137090 fabr.nr. S4440400	€30,95	Made-to-order item	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag Blauwe Engel SHR 51 (8) alle Atag leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag swivel nut for filter M35	8136445 fabr.nr. S4259500	€33,95	In stock	Bekijk & bestel
Atag safety relief pipe for OSS1/2/3/4	8137040 fabr.nr. S4467300	€43,95	In stock	Bekijk & bestel
Atag gas pipe	8131305 fabr.nr. S4340510	€53,95	In stock	Bekijk & bestel
Atag flue pipe	8136635 fabr.nr. S4500700	€69,95	In stock	Bekijk & bestel
Atag flow pipe SHR51/60	8136511 fabr.nr. S4318700	€146,95	Made-to-order item	Bekijk & bestel
Atag CH pipe grommet	8139517 fabr.nr. S4310610	€31,95	Made-to-order item	Bekijk & bestel
Atag coupling set gas valve 3/4 SHR	8131321 fabr.nr. S4340900	€57,95	Made-to-order item	Bekijk & bestel
Atag return pipe pump 51-60 Solo	8139067 fabr.nr. S4326700	€154,95	Made-to-order item	Bekijk & bestel

Beplating en panelen voor de Atag Blauwe Engel SHR 51 (9) alle Atag beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag cover Control Tower	8135355 fabr.nr. S4322600	€69,95	In stock	Bekijk & bestel
Atag cover control tower bottom S-HR	8130031 fabr.nr. S4323000	€32,95	In stock	Bekijk & bestel
Atag hood control tower middle SHR	8130032 fabr.nr. S4322900	€25,95	In stock	Bekijk & bestel
Atag hood control tower top closed S-HR	8130033 fabr.nr. S4322800	€31,95	In stock	Bekijk & bestel
Atag housing control power	8139611 fabr.nr. S4779400	€212,95	In stock	Bekijk & bestel
Atag cover air supply 80mm SHR	8139210 fabr.nr. S4323310	€29,95	Made-to-order item	Bekijk & bestel
Atag cover air supply 120/80mm	8138013 fabr.nr. S4323410	€44,95	Made-to-order item	Bekijk & bestel
Atag casing door SHR	8139525 fabr.nr. S4324200	€127,95	Made-to-order item	Bekijk & bestel
Atag front plate left plastic	8136210 fabr.nr. S4314800	€189,95	Made-to-order item	Bekijk & bestel

Bevestigingsmateriaal voor de Atag Blauwe Engel SHR 51 (13) alle Atag bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag closure control tower	8135330 fabr.nr. S4323200	€24,95	In stock	Bekijk & bestel
Atag closure front control tower	8135340 fabr.nr. S4323100	€21,95	In stock	Bekijk & bestel
Atag air box closure per piece	8135350 fabr.nr. S4322500	€22,95	In stock	Bekijk & bestel
Atag sealing cap exhaust pipe Ø13mm for flue gas measurement	8136420 fabr.nr. S4521600	€22,95	In stock	Bekijk & bestel
Atag screw M5 x 12 mm hex socket countersunk (3 pcs) for OSS1/2/3/4	8139217 fabr.nr. S4440000	€22,95	In stock	Bekijk & bestel
Atag screw M6 x 3 mm	8139025 fabr.nr. S4356300	€27,95	Made-to-order item	Bekijk & bestel
Atag bracket upper tray	8137111 fabr.nr. S4308500	€28,95	Made-to-order item	Bekijk & bestel
Atag bolt M3 x 30 (3 pcs)	8139534 fabr.nr. S4345900	€27,95	Made-to-order item	Bekijk & bestel
Atag cap air vent SHR 3 pcs for OSS1/2/3/4	8139162 fabr.nr. S4380600	€41,95	Made-to-order item	Bekijk & bestel
Atag service nipple	8138125 fabr.nr. S4317200	€29,95	Made-to-order item	Bekijk & bestel
Atag screw taptite M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€28,95	Made-to-order item	Bekijk & bestel
Atag bolt M6 x 20 mm stainless steel hex socket bp 4,2 3 pcs	8139513 fabr.nr. S4307220	€29,95	Made-to-order item	Bekijk & bestel
Atag bolt M5 x 12 mm gr phase hexagon din7985 (5 x )	8139213 fabr.nr. S4418710	€31,95	Made-to-order item	Bekijk & bestel

Overige onderdelen voor de Atag Blauwe Engel SHR 51 (14)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Atag filter cap	8136440 fabr.nr. S4317610	€43,95	In stock	Bekijk & bestel
Atag clamping rod condensate tray for OSS1/2/3/4	8139052 fabr.nr. S4310700	€31,95	In stock	Bekijk & bestel
Atag burner toggle rod for OSS1/2/3/4	8139057 fabr.nr. S4310800	€32,95	In stock	Bekijk & bestel
Atag water trap pressure sensor	8137098 fabr.nr. S4325900	€34,95	In stock	Bekijk & bestel
Atag control tower rear	8136060 fabr.nr. S4322700	€76,95	In stock	Bekijk & bestel
Atag O-ring 13.94x2.62mm blue 3 pcs	8130065 fabr.nr. S4328720	€41,95	Made-to-order item	Bekijk & bestel
Atag intake piece SHR51/60	8135419 fabr.nr. S4324720	€59,95	Made-to-order item	Bekijk & bestel
Atag rear panel SHR51/60	8139077 fabr.nr. S4316210	€154,95	Made-to-order item	Bekijk & bestel
Atag upper tray SHR51/60	8137064 fabr.nr. S4371210	€195,95	Made-to-order item	Bekijk & bestel
Atag condensate drain pipe	8130886 fabr.nr. S4316500	€32,95	In stock	Bekijk & bestel
Atag air box thermal protection with cover (LTB)	8139090 fabr.nr. S4552800	€104,95	Made-to-order item	Bekijk & bestel
Atag air box SHR 51/60	8139076 fabr.nr. S4315900	€215,95	Made-to-order item	Bekijk & bestel
Atag pipe nipple	8139220 fabr.nr. S4498800	€58,95	Made-to-order item	Bekijk & bestel
Atag hose clamp stainless steel 20-32mm for OSS1/2/3/4	8139224 fabr.nr. S4395600	€31,95	Made-to-order item	Bekijk & bestel

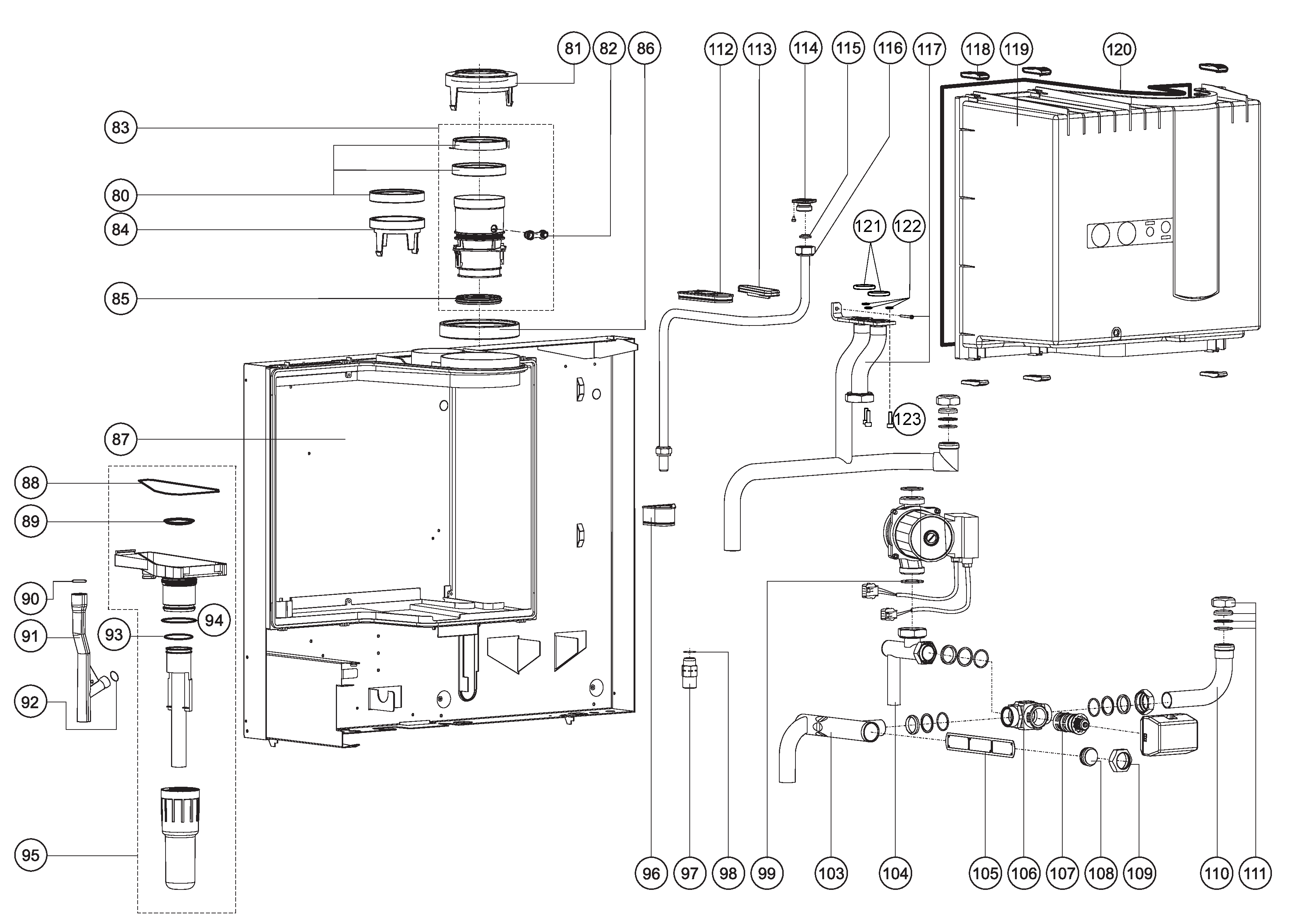

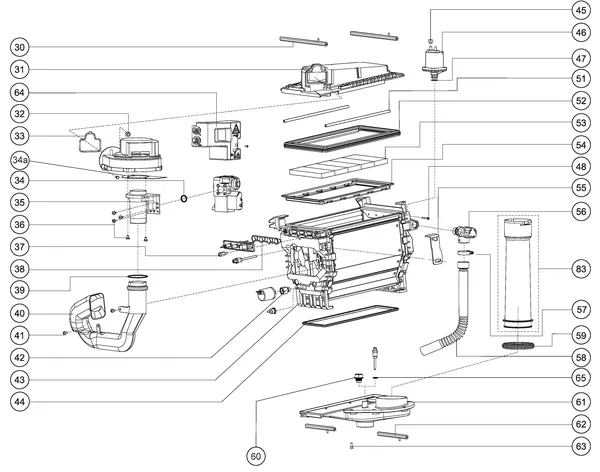

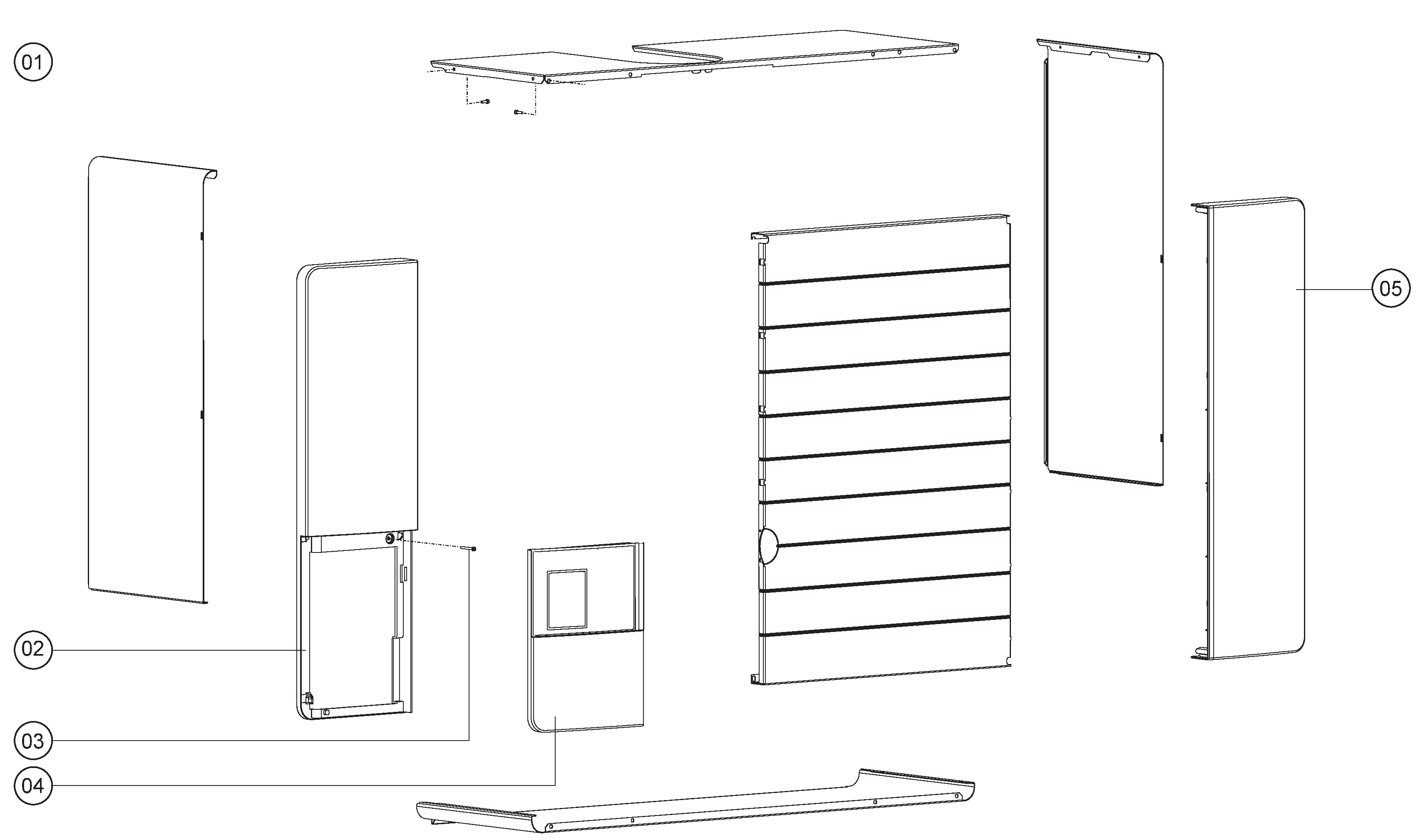

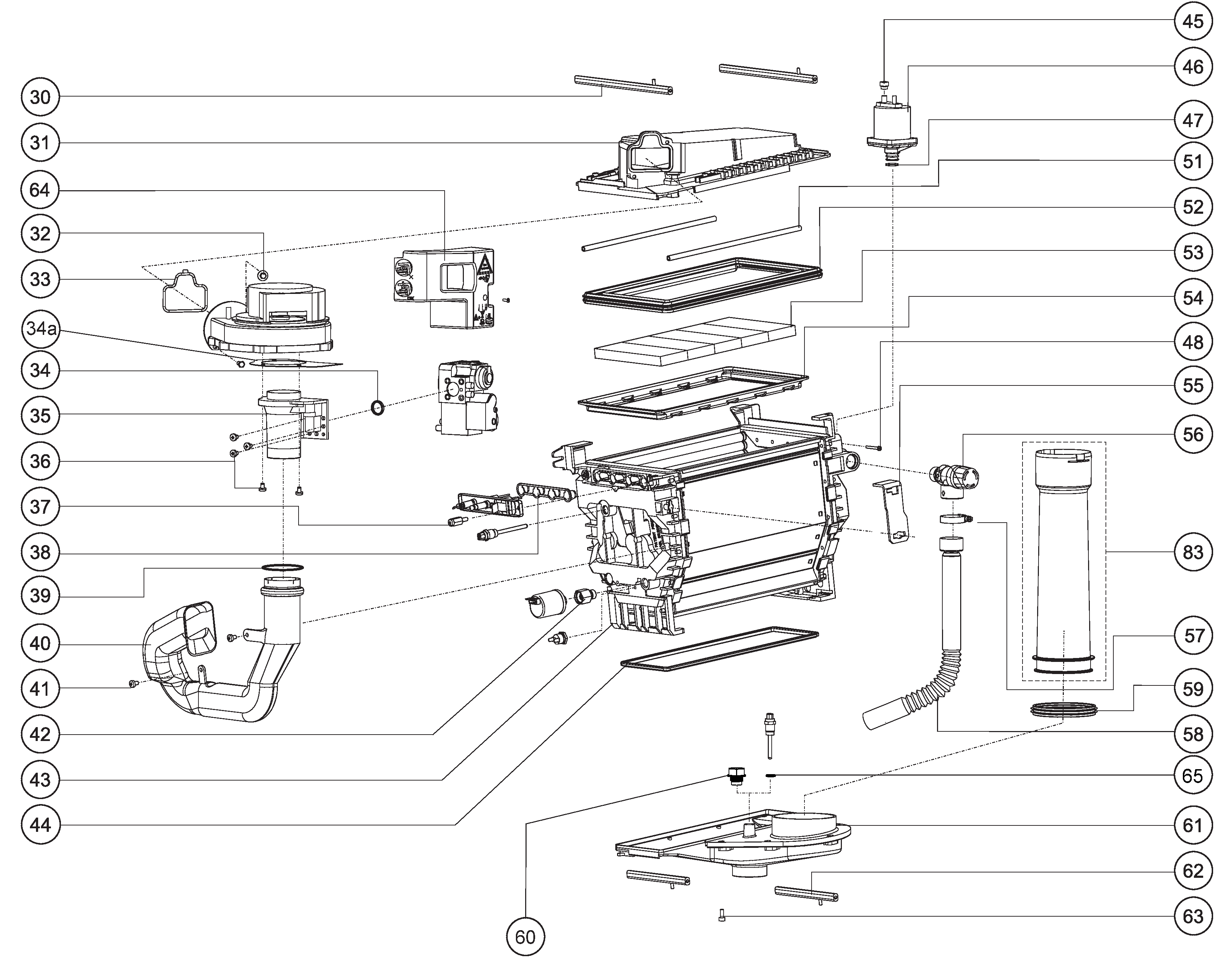

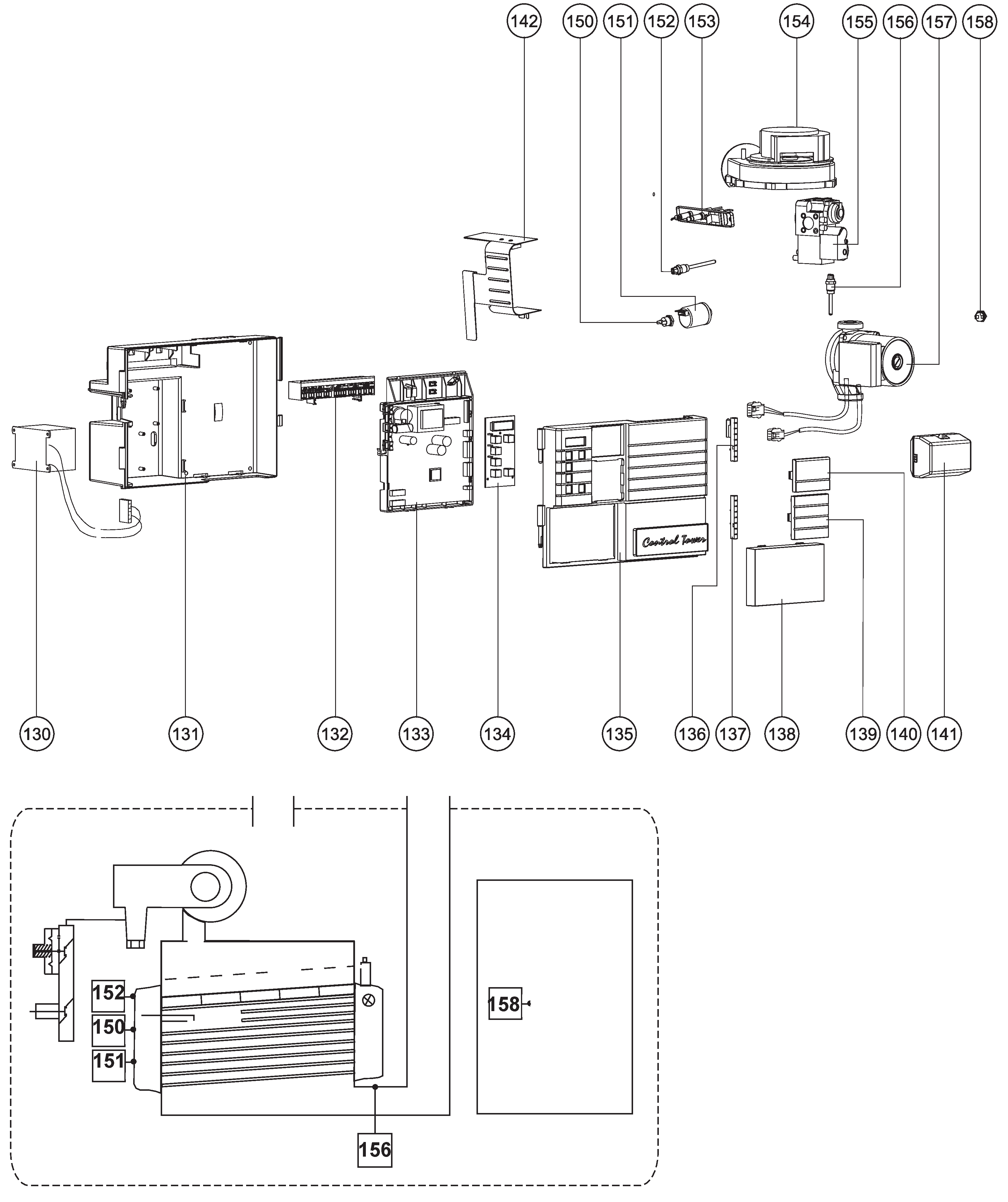

Tekeningen van de Atag Blauwe Engel SHR 51

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag Blauwe Engel SHR 51? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	What is going on	Part type
1	TD sensor fout	Sensors
10	Outdoor sensor fault (e.g. open, short-circuited, out of range)	Sensors
20	Flow temperature sensor defective	Sensors
40	Temperature exceeded at the burner flow temperature sensor.	Burners
78	Water pressure sensor out of range or not connected or, if water pressure is OK: pump defective.	Pumps
102	Druksensor Fout	Sensors

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Frequently asked questions

Welke onderdelen zijn er voor de Atag Blauwe Engel SHR 51?

In de catalogus staan 92 originele onderdelen voor de Atag Blauwe Engel SHR 51, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag Blauwe Engel SHR 51?

De ventilatoren voor dit model kosten €491,36 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag Blauwe Engel SHR 51 op voorraad?

58 van de 92 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag Blauwe Engel SHR 51?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag Blauwe Engel SHR 51. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 92 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag Blauwe Engel SHR 51, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag Blauwe Engel SHR 51?

De onderdelen voor de Atag Blauwe Engel SHR 51 lopen van €18,95 tot €838,97 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
