Atag i20C iCon1 onderdelen
In brief
Instalpunt levert 73 originele onderdelen voor de Atag i20C iCon1, o.a. temperatuurvoelers en NTC-sensoren, druksensoren, flowsensoren en stromingsschakelaars. Bestel direct of haal af in Alblasserdam.
- 73Spare parts
- 36In stock
- €18,95Vanaf
- 21Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag i20C iCon1 (cv-ketel)? Hieronder staan alle 73 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →Snel naar het juiste onderdeel voor de Atag i20C iCon1
| Onderdeel | Vanaf | Delivery |
|---|---|---|
| Ontstekingsonderdeel Atag ignition cable set | €53,95 | Op voorraad, morgen in huis |
| Druksensor Atag water pressure sensor Huba | €114,45 | Op voorraad, morgen in huis |
| Flowsensor Atag flow sensor | €59,95 | Op voorraad, morgen in huis |
| Temperatuurvoeler Atag NTC return 10K | €38,95 | Op voorraad, morgen in huis |
| Pomp Atag pump UPM4 15-75 130 6U 230V IPWM (P series from 2019 up to 11-2022) | €448,95 | Op voorraad, morgen in huis |
| Branderautomaat Atag control unit LMU-C i-s | €428,95 | Op voorraad, morgen in huis |
Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.
Installer or self-employed engineer? Create a free business account: prices excl. VAT and invoices in your company name.
- Temperature sensors and NTC sensors 3
- Pressure sensors 1
- Flow sensors and flow switches 1
- Pumps 1
- Heat exchangers 1
- Gas valves and gas control 1
- Burner control units 1
- Three-way valves and hydroblocks 4
- Ignition and ionisation 3
- Siphons and condensate drains 4
- Burners 1
- Displays and controls 1
- Maintenance and service kits 1
- Valves 3
- Electrical parts 2
- Tap parts 1
- Cables and wiring harnesses 5
- Gaskets and seals 16
- Pipes, tubes and hoses 6
- Casing and panels 2
- Fixing material 2
- Overige onderdelen 13
Temperatuurvoelers en NTC-sensoren voor de Atag i20C iCon1 (3) alle Atag temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag NTC domestic hot water | 8139185 fabr.nr. S4746100 | €50,95 | In stock | Bekijk & bestel |
| Atag NTC return 10K | 8139178 fabr.nr. S4746000 | €38,95 | In stock | Bekijk & bestel |
| Atag NTC flow 10k icon | 8132228 fabr.nr. S4891600 | €49,95 | In stock | Bekijk & bestel |
Druksensoren voor de Atag i20C iCon1 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag water pressure sensor Huba | 8135490 fabr.nr. S4466300 | €114,45 | In stock | Bekijk & bestel |
Flowsensoren en stromingsschakelaars voor de Atag i20C iCon1 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag flow sensor | 8139168 fabr.nr. S4746800 | €59,95 | In stock | Bekijk & bestel |
Pompen voor de Atag i20C iCon1 (1) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag pump UPM4 15-75 130 6U 230V IPWM (P series from 2019 up to 11-2022) | 8138561 fabr.nr. S5042300 | €448,95 | In stock | Bekijk & bestel |
Warmtewisselaars voor de Atag i20C iCon1 (1) alle Atag warmtewisselaars →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag plate heat exchanger iCon1 | 8132191 fabr.nr. S4851300 | €208,95 | Made-to-order item | Bekijk & bestel |
Gasblokken en gasregeling voor de Atag i20C iCon1 (1) alle Atag gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag gas control valve i-s | 8138555 fabr.nr. S4856300 | €205,95 | In stock | Bekijk & bestel |
Branderautomaten voor de Atag i20C iCon1 (1) alle Atag branderautomaten →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag control unit LMU-C i-s | 8138560 fabr.nr. S4893800 | €428,95 | In stock | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Atag i20C iCon1 (4) alle Atag driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag 3-way valve motor 230V + clip iC up to 03/2020 | 8138552 fabr.nr. S4855500 | €165,95 | In stock | Bekijk & bestel |
| Atag hydroblock return-DHW assy. | 8132200 fabr.nr. S4853000 | €231,95 | In stock | Bekijk & bestel |
| Atag hydroblock flow pump assy | 8132198 fabr.nr. S4852800 | €148,95 | Made-to-order item | Bekijk & bestel |
| Atag hydroblock flow-plate heat exchanger assy | 8132199 fabr.nr. S4852900 | €112,95 | Made-to-order item | Bekijk & bestel |
Ontsteking en ionisatie voor de Atag i20C iCon1 (3) alle Atag ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag ignition electrode + seal iCon | 8138558 fabr.nr. S4863600 | €93,95 | In stock | Bekijk & bestel |
| Atag ignition transformer | 8138546 fabr.nr. S4851000 | €54,95 | In stock | Bekijk & bestel |
| Atag ignition cable set | 8138559 fabr.nr. S4863800 | €53,95 | In stock | Bekijk & bestel |
Sifons en condensafvoer voor de Atag i20C iCon1 (4) alle Atag sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag siphon latch i-s | 8132182 fabr.nr. S4846800 | €25,95 | In stock | Bekijk & bestel |
| Atag condensate tray assy icon1 | 8132209 fabr.nr. S4863400 | €100,95 | In stock | Bekijk & bestel |
| Atag condensate drain set | 8132229 fabr.nr. S4894100 | €59,95 | In stock | Bekijk & bestel |
| Atag siphon complete set | 8132211 fabr.nr. S4863700 | €67,95 | Made-to-order item | Bekijk & bestel |
Branders voor de Atag i20C iCon1 (1) alle Atag branders →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag burner bed icon1 | 8132187 fabr.nr. S4849100 | €139,95 | Made-to-order item | Bekijk & bestel |
Displays en bediening voor de Atag i20C iCon1 (1) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag control unit for i series | 8132174 fabr.nr. S4844600 | €66,95 | Made-to-order item | Bekijk & bestel |
Onderhouds- en servicesets voor de Atag i20C iCon1 (1) alle Atag onderhouds- en servicesets →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag maintenance set icon-1 | 8132215 fabr.nr. S4867900 | €75,95 | In stock | Bekijk & bestel |
Kleppen en ventielen voor de Atag i20C iCon1 (3) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag automatic air vent chrome SHR for OSS1/2/3/4 | 8135041 fabr.nr. S4419110 | €64,95 | In stock | Bekijk & bestel |
| Atag safety relief valve 3 bar iCon | 8138549 fabr.nr. S4852500 | €45,95 | In stock | Bekijk & bestel |
| Atag dosing valve DHW 7,6 l/min | 8139191 fabr.nr. S4755300 | €87,95 | Made-to-order item | Bekijk & bestel |
Elektrische onderdelen voor de Atag i20C iCon1 (2) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag fuse glass T3.15 250V 3 pcs | 8139166 fabr.nr. S4749200 | €43,95 | Made-to-order item | Bekijk & bestel |
| Atag cylinder connection clamp | 8139630 fabr.nr. S4745300 | €28,95 | Made-to-order item | Bekijk & bestel |
Kraanonderdelen voor de Atag i20C iCon1 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag cartridge 3-way valve E series after 10/2012 VC4013 | 8139619 fabr.nr. S4828700 | €48,95 | In stock | Bekijk & bestel |
Kabels en kabelbomen voor de Atag i20C iCon1 (5) alle Atag kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag wiring harness compl. Combi LMU-C EU | 8135664 fabr.nr. S4964600 | €137,95 | In stock | Bekijk & bestel |
| Atag connector outdoor sensor A | 8139588 fabr.nr. S4745400 | €29,95 | Made-to-order item | Bekijk & bestel |
| Atag connector external safety control | 8139176 fabr.nr. S4745200 | €31,95 | In stock | Bekijk & bestel |
| Atag connector room thermostat | 8139175 fabr.nr. S4745100 | €31,95 | Made-to-order item | Bekijk & bestel |
| Atag connector opentherm | 8139757 fabr.nr. S4745000 | €29,95 | Made-to-order item | Bekijk & bestel |
Pakkingen en afdichtingen voor de Atag i20C iCon1 (16) alle Atag pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Atag i20C iCon1 (6) alle Atag leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag flue pipe i series | 8132175 fabr.nr. S4844700 | €93,95 | Made-to-order item | Bekijk & bestel |
| Atag elbow return icon | 8132185 fabr.nr. S4847500 | €87,95 | Made-to-order item | Bekijk & bestel |
| Atag flow pipe icon | 8132193 fabr.nr. S4851500 | €93,95 | Made-to-order item | Bekijk & bestel |
| Atag pipe cold flow sensor icon | 8132195 fabr.nr. S4851800 | €60,95 | Made-to-order item | Bekijk & bestel |
| Atag pipe three-way valve-pump icon | 8132194 fabr.nr. S4851600 | €114,95 | Made-to-order item | Bekijk & bestel |
| Atag flow pipe plate heat exchanger | 8132196 fabr.nr. S4851900 | €94,95 | Made-to-order item | Bekijk & bestel |
Beplating en panelen voor de Atag i20C iCon1 (2) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag blanking plate timer i series | 8132178 fabr.nr. S4845300 | €50,95 | Made-to-order item | Bekijk & bestel |
| Atag complete casing white for I series | 8139964 fabr.nr. S4875100 | €324,95 | Made-to-order item | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag i20C iCon1 (2) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag hinge i series boiler | 8132218 fabr.nr. S4877400 | €48,95 | In stock | Bekijk & bestel |
| Atag hinge lmu i series | 8132227 fabr.nr. S4884500 | €49,95 | Made-to-order item | Bekijk & bestel |
Overige onderdelen voor de Atag i20C iCon1 (13)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag fan-venturi assy. iCon1 | 8138556 fabr.nr. S4858300 | €314,95 | In stock | Bekijk & bestel |
| Atag clamping rod condensate tray icon | 8132190 fabr.nr. S4850900 | €33,95 | In stock | Bekijk & bestel |
| Atag control unit rear i series | 8132176 fabr.nr. S4844800 | €66,95 | Made-to-order item | Bekijk & bestel |
| Atag keypad i series | 8132179 fabr.nr. S4845400 | €51,95 | Made-to-order item | Bekijk & bestel |
| Atag intake pipe i series | 8132186 fabr.nr. S4847800 | €86,95 | Made-to-order item | Bekijk & bestel |
| Atag aansluitsnoer 230v | 8132206 fabr.nr. S4858600 | €51,95 | Made-to-order item | Bekijk & bestel |
| Atag return pipe pump-icon + elbow | 8132214 fabr.nr. S4866100 | €104,95 | Made-to-order item | Bekijk & bestel |
| Atag upper tray assy icon1 | 8132224 fabr.nr. S4883300 | €115,95 | Made-to-order item | Bekijk & bestel |
| Atag service case i-zone 2-3 NL | 8138177 fabr.nr. S5059600 | €1.977,95 | Made-to-order item | Bekijk & bestel |
| Atag siphon cup i series | 8132180 fabr.nr. S4846600 | €67,95 | Made-to-order item | Bekijk & bestel |
| Atag siphon pipe i series | 8132181 fabr.nr. S4846700 | €50,95 | Made-to-order item | Bekijk & bestel |
| Atag locking clip hydroblock | 8139238 fabr.nr. S4747200 | €69,95 | Made-to-order item | Bekijk & bestel |
| Atag locking clip pipes hydroblock | 8139590 fabr.nr. S4747100 | €70,95 | Made-to-order item | Bekijk & bestel |

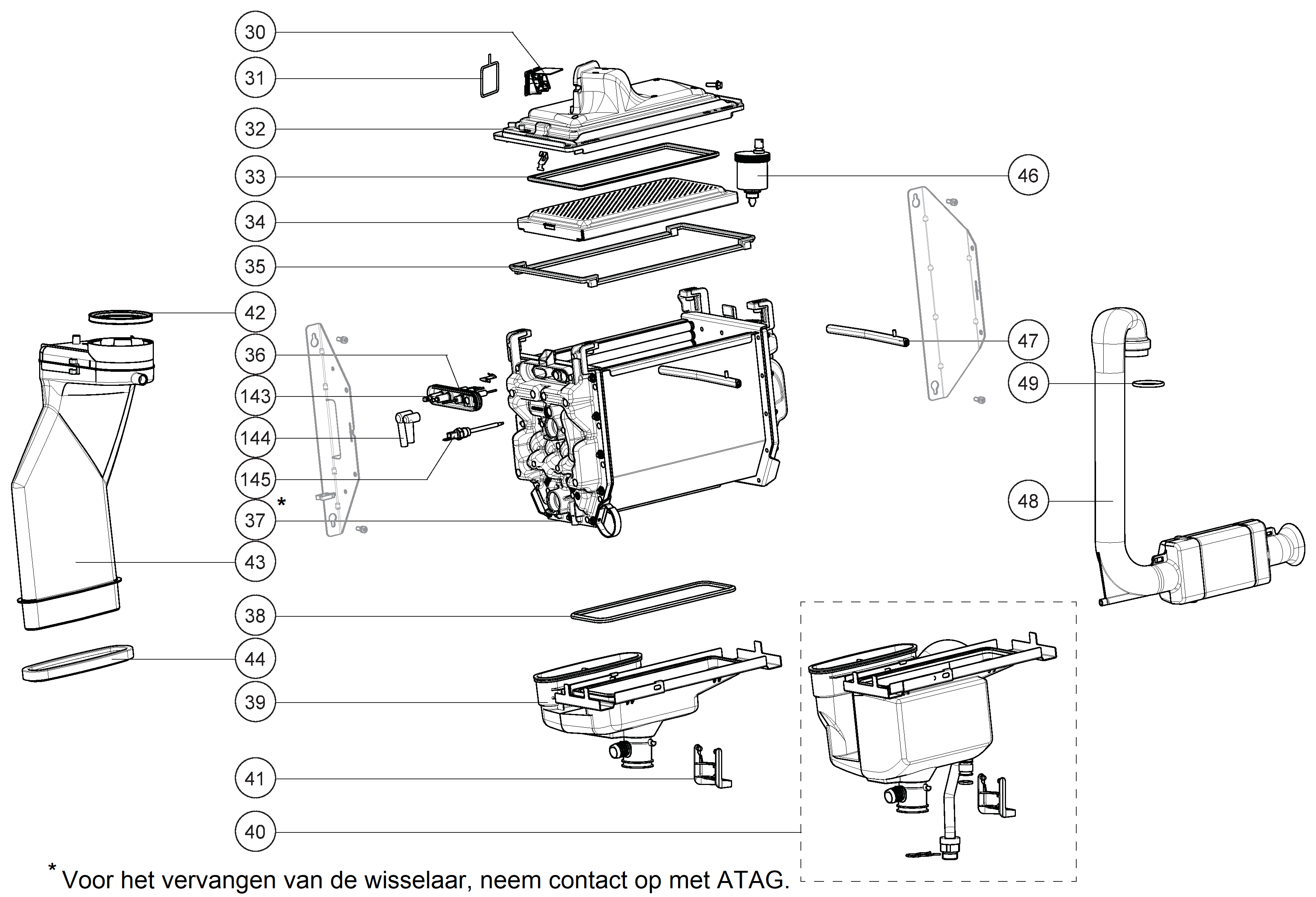

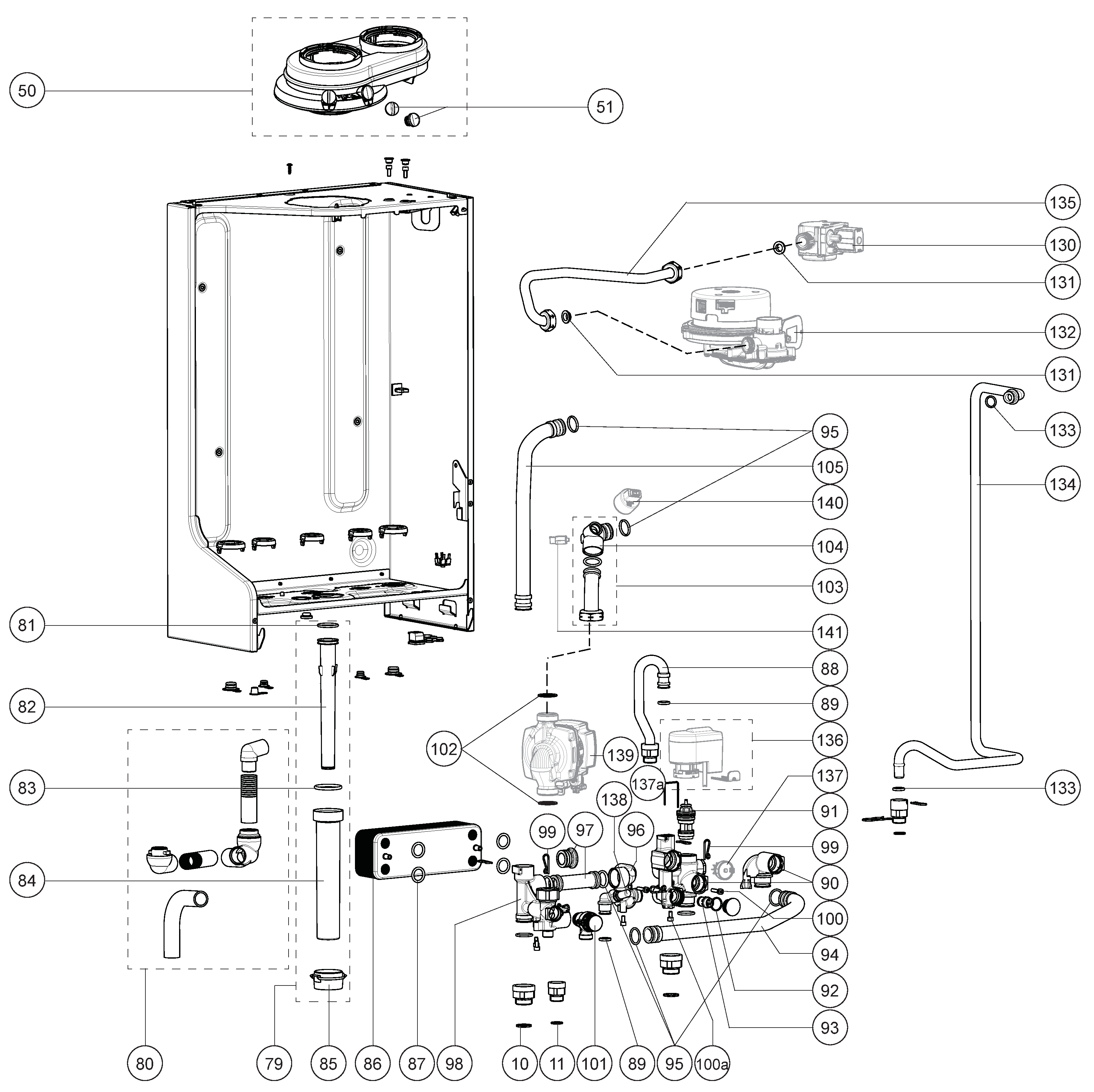

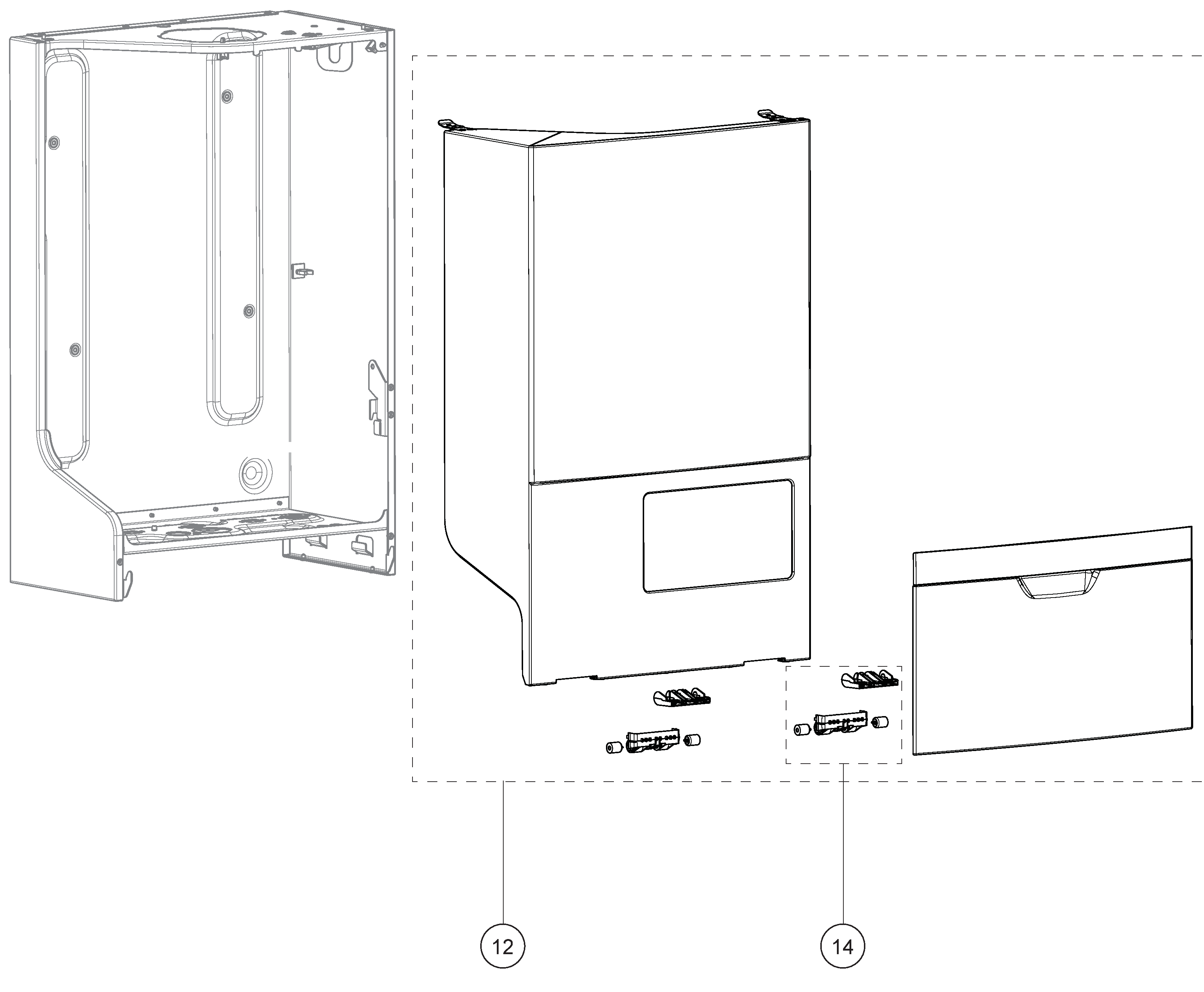

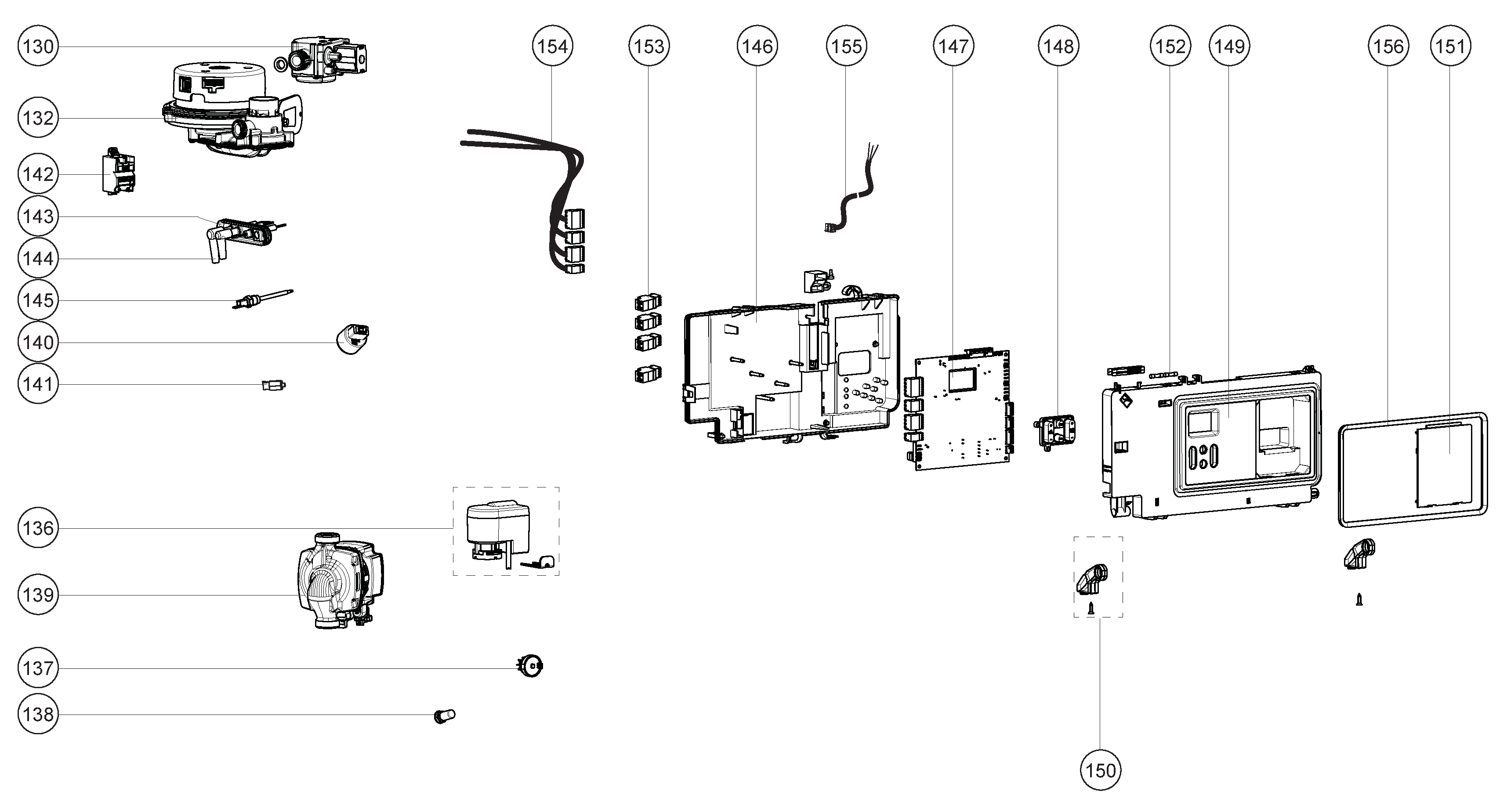

Tekeningen van de Atag i20C iCon1
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag i20C iCon1? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | What is going on | Part type |
|---|---|---|
| 40 | Temperature exceeded at the burner flow temperature sensor. | Burners |
| 78 | Water pressure sensor out of range or not connected or, if water pressure is OK: pump defective. | Pumps |
| 104 | No pump kick | Pumps |
| 501 | Ionisation fault | Ignition and ionisation |
| 918 | Pump defective error | Pumps |
| B1 | Temperature difference between flow and return too large. Insufficient flow or pump defective? | Pumps |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag cv-ketel-modellen
- Atag A203C | vanaf 2008 OSS1 97
- Atag A203EC | vanaf 10-2016 OSS2 97
- Atag A244C | vanaf 2008 up to 11-2009 OSS2 98
- Atag A244CL | vanaf 11-2009 OSS1 95
- Atag A244EC | vanaf 2008 OSS2 98
- Atag A285C | vanaf 2017 OSS2 92
- Atag A285EC | vanaf 2017 OSS2 90
- Atag Blauwe Engel CMA 350 29
- Atag Blauwe Engel CMA 352 12
- Atag Blauwe Engel CMA 650 29
- Atag Blauwe Engel CMA 652 12
- Atag Blauwe Engel CMA 950 29
Frequently asked questions
Welke onderdelen zijn er voor de Atag i20C iCon1?
In de catalogus staan 73 originele onderdelen voor de Atag i20C iCon1, waaronder temperatuurvoelers en NTC-sensoren, druksensoren, flowsensoren en stromingsschakelaars, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een temperatuurvoeler voor de Atag i20C iCon1?
De temperatuurvoelers en NTC-sensoren voor dit model kosten tussen €39,20 en €57,50 inclusief btw. Bekijk de tabel "Temperatuurvoelers en NTC-sensoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag i20C iCon1 op voorraad?
36 van de 73 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag i20C iCon1?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag i20C iCon1. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 73 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag i20C iCon1, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag i20C iCon1?
De onderdelen voor de Atag i20C iCon1 lopen van €18,95 tot €2.586,16 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
