Atag i32SZ iCon2 onderdelen
In brief
Instalpunt levert 68 originele onderdelen voor de Atag i32SZ iCon2, o.a. ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.
- 68Spare parts
- 33In stock
- €18,95Vanaf
- 18Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag i32SZ iCon2 (cv-ketel)? Hieronder staan alle 68 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →Snel naar het juiste onderdeel voor de Atag i32SZ iCon2
| Onderdeel | Vanaf | Delivery |
|---|---|---|
| Ventilator Atag fan 325vdc icon2 | €303,95 | Op voorraad, morgen in huis |
| Ontstekingsonderdeel Atag ignition cable set | €53,95 | Op voorraad, morgen in huis |
| Druksensor Atag water pressure sensor 5V cbr-aptop | €87,95 | Op voorraad, morgen in huis |
| Temperatuurvoeler Atag NTC return 10K | €38,95 | Op voorraad, morgen in huis |
| Pomp Atag pump UPM4 15-75 130 6U 230V IPWM (P series from 2019 up to 11-2022) | €448,95 | Op voorraad, morgen in huis |
Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.
Installer or self-employed engineer? Create a free business account: prices excl. VAT and invoices in your company name.
- Fans 1
- Temperature sensors and NTC sensors 2
- Pressure sensors 1
- Pumps 1
- Gas valves and gas control 1
- Three-way valves and hydroblocks 3
- Ignition and ionisation 3
- Siphons and condensate drains 4
- Burners 1
- Displays and controls 2
- Maintenance and service kits 1
- Valves 2
- Electrical parts 1
- Cables and wiring harnesses 5
- Gaskets and seals 14
- Pipes, tubes and hoses 7
- Casing and panels 3
- Fixing material 6
- Overige onderdelen 10
Ventilatoren voor de Atag i32SZ iCon2 (1) alle Atag ventilatoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag fan 325vdc icon2 | 8139269 fabr.nr. S4946600 | €303,95 | In stock | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Atag i32SZ iCon2 (2) alle Atag temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag NTC return 10K | 8139178 fabr.nr. S4746000 | €38,95 | In stock | Bekijk & bestel |
| Atag NTC flow 10k icon | 8132228 fabr.nr. S4891600 | €49,95 | In stock | Bekijk & bestel |
Druksensoren voor de Atag i32SZ iCon2 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag water pressure sensor 5V cbr-aptop | 8139273 fabr.nr. S4917800 | €87,95 | In stock | Bekijk & bestel |
Pompen voor de Atag i32SZ iCon2 (1) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag pump UPM4 15-75 130 6U 230V IPWM (P series from 2019 up to 11-2022) | 8138561 fabr.nr. S5042300 | €448,95 | In stock | Bekijk & bestel |
Gasblokken en gasregeling voor de Atag i32SZ iCon2 (1) alle Atag gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag gas control valve i-s | 8138555 fabr.nr. S4856300 | €205,95 | In stock | Bekijk & bestel |
Driewegkleppen en hydrobloks voor de Atag i32SZ iCon2 (3) alle Atag driewegkleppen en hydrobloks →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag bypass internal | 8139271 fabr.nr. S4875700 | €40,95 | In stock | Bekijk & bestel |
| Atag hydroblock flow-pump compression S4968700 | 8139252 fabr.nr. S4968700 | €241,95 | Made-to-order item | Bekijk & bestel |
| Atag hydroblock return solo V3 | 8138563 fabr.nr. S4858110 | €99,95 | Made-to-order item | Bekijk & bestel |
Ontsteking en ionisatie voor de Atag i32SZ iCon2 (3) alle Atag ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag ignition electrode + seal iCon | 8138558 fabr.nr. S4863600 | €93,95 | In stock | Bekijk & bestel |
| Atag ignition transformer | 8138546 fabr.nr. S4851000 | €54,95 | In stock | Bekijk & bestel |
| Atag ignition cable set | 8138559 fabr.nr. S4863800 | €53,95 | In stock | Bekijk & bestel |
Sifons en condensafvoer voor de Atag i32SZ iCon2 (4) alle Atag sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag siphon latch i-s | 8132182 fabr.nr. S4846800 | €25,95 | In stock | Bekijk & bestel |
| Atag condensate drain set | 8132229 fabr.nr. S4894100 | €59,95 | In stock | Bekijk & bestel |
| Atag condensate tray assy icon2 | 8132210 fabr.nr. S4863500 | €124,95 | Made-to-order item | Bekijk & bestel |
| Atag siphon complete set | 8132211 fabr.nr. S4863700 | €67,95 | Made-to-order item | Bekijk & bestel |
Branders voor de Atag i32SZ iCon2 (1) alle Atag branders →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag burner bed icon2 | 8132188 fabr.nr. S4849200 | €158,95 | In stock | Bekijk & bestel |
Displays en bediening voor de Atag i32SZ iCon2 (2) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag push buttons control I series lux S4910800 | 8139276 fabr.nr. S4910800 | €46,95 | Made-to-order item | Bekijk & bestel |
| Atag rotary knob control I series lux S4910900 | 8139287 fabr.nr. S4910900 | €45,95 | Made-to-order item | Bekijk & bestel |
Onderhouds- en servicesets voor de Atag i32SZ iCon2 (1) alle Atag onderhouds- en servicesets →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag maintenance set icon-2 | 8132216 fabr.nr. S4868000 | €79,95 | In stock | Bekijk & bestel |
Kleppen en ventielen voor de Atag i32SZ iCon2 (2) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag automatic air vent chrome SHR for OSS1/2/3/4 | 8135041 fabr.nr. S4419110 | €64,95 | In stock | Bekijk & bestel |
| Atag safety relief valve 3 bar iCon | 8138549 fabr.nr. S4852500 | €45,95 | In stock | Bekijk & bestel |
Elektrische onderdelen voor de Atag i32SZ iCon2 (1) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag fuse 2,5 at 250v 3 pcs S4933600 | 8139278 fabr.nr. S4933600 | €46,95 | Made-to-order item | Bekijk & bestel |
Kabels en kabelbomen voor de Atag i32SZ iCon2 (5) alle Atag kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag connector tw gpi white S492300 | 8139279 fabr.nr. S4920300 | €51,95 | Made-to-order item | Bekijk & bestel |
| Atag connector ntc3 sulphur yellow S4920400 | 8139280 fabr.nr. S4920400 | €46,95 | Made-to-order item | Bekijk & bestel |
| Atag connector tw ot sky blue S4920600 | 8139281 fabr.nr. S4920600 | €46,95 | Made-to-order item | Bekijk & bestel |
| Atag connector ebus old pink S4920700 | 8139282 fabr.nr. S4920700 | €46,95 | Made-to-order item | Bekijk & bestel |
| Atag connector tw ntc4 salmon red S4920900 | 8139283 fabr.nr. S4920900 | €46,95 | Made-to-order item | Bekijk & bestel |
Pakkingen en afdichtingen voor de Atag i32SZ iCon2 (14) alle Atag pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Atag i32SZ iCon2 (7) alle Atag leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag adapter Ø80/125mm | 0640810 fabr.nr. RA10C0P0 | €71,95 | In stock | Bekijk & bestel |
| Atag adapter Ø80/80mm | 0640812 fabr.nr. RA10T0P0 | €71,95 | In stock | Bekijk & bestel |
| Atag concentric adapter 60/100 mm for the i Zone series | 0642126 fabr.nr. RA10C0P1 | €73,95 | In stock | Bekijk & bestel |
| Atag flue pipe i series | 8132175 fabr.nr. S4844700 | €93,95 | Made-to-order item | Bekijk & bestel |
| Atag elbow return icon | 8132185 fabr.nr. S4847500 | €87,95 | Made-to-order item | Bekijk & bestel |
| Atag flow pipe icon | 8132193 fabr.nr. S4851500 | €93,95 | Made-to-order item | Bekijk & bestel |
| Atag pipe three-way valve-pump icon | 8132194 fabr.nr. S4851600 | €114,95 | Made-to-order item | Bekijk & bestel |
Beplating en panelen voor de Atag i32SZ iCon2 (3) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag complete casing white for I series | 8139964 fabr.nr. S4875100 | €324,95 | Made-to-order item | Bekijk & bestel |
| Atag burner control unit housing EU S4864200 | 8139274 fabr.nr. S4864200 | €115,95 | Made-to-order item | Bekijk & bestel |
| Atag connector cover caps S4930800 | 8139288 fabr.nr. S4930800 | €50,95 | Made-to-order item | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag i32SZ iCon2 (6) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag plug test points concentric connector (2x) | 8139856 fabr.nr. S4742600 | €31,95 | In stock | Bekijk & bestel |
| Atag hinge i series boiler | 8132218 fabr.nr. S4877400 | €48,95 | In stock | Bekijk & bestel |
| Atag cap flow solo | 8132184 fabr.nr. S4847400 | €52,95 | Made-to-order item | Bekijk & bestel |
| Atag hinge lmu i series | 8132227 fabr.nr. S4884500 | €49,95 | Made-to-order item | Bekijk & bestel |
| Atag locking plate gas pipe S4885700 | 8139272 fabr.nr. S4885700 | €47,95 | Made-to-order item | Bekijk & bestel |
| Atag bolt M5 x 12 mm gr phase hexagon din7985 (5 x ) | 8139213 fabr.nr. S4418710 | €25,95 | In stock | Bekijk & bestel |
Overige onderdelen voor de Atag i32SZ iCon2 (10)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag clamping rod condensate tray icon | 8132190 fabr.nr. S4850900 | €33,95 | In stock | Bekijk & bestel |
| Atag intake pipe i series | 8132186 fabr.nr. S4847800 | €86,95 | Made-to-order item | Bekijk & bestel |
| Atag upper tray assy icon2 | 8132225 fabr.nr. S4883400 | €123,95 | Made-to-order item | Bekijk & bestel |
| Atag stop cap transparent 10 (2 pcs) | 8137082 fabr.nr. S4378100 | €26,95 | In stock | Bekijk & bestel |
| Atag return pipe pump cbr-ap and elbow S4963300 | 8139264 fabr.nr. S4963300 | €121,95 | Made-to-order item | Bekijk & bestel |
| Atag connection lead 230v S494670 | 8139286 fabr.nr. S4946700 | €67,95 | Made-to-order item | Bekijk & bestel |
| Atag service case i-zone 2-3 NL | 8138177 fabr.nr. S5059600 | €1.977,95 | Made-to-order item | Bekijk & bestel |
| Atag siphon cup i series | 8132180 fabr.nr. S4846600 | €67,95 | Made-to-order item | Bekijk & bestel |
| Atag siphon pipe i series | 8132181 fabr.nr. S4846700 | €50,95 | Made-to-order item | Bekijk & bestel |
| Atag locking clip pipes hydroblock | 8139590 fabr.nr. S4747100 | €70,95 | Made-to-order item | Bekijk & bestel |

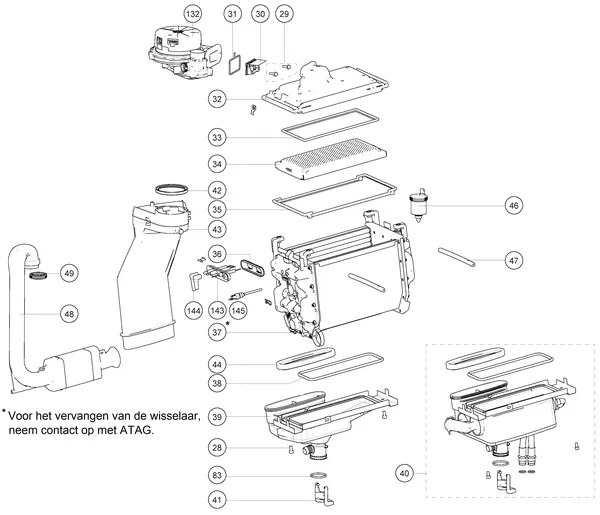

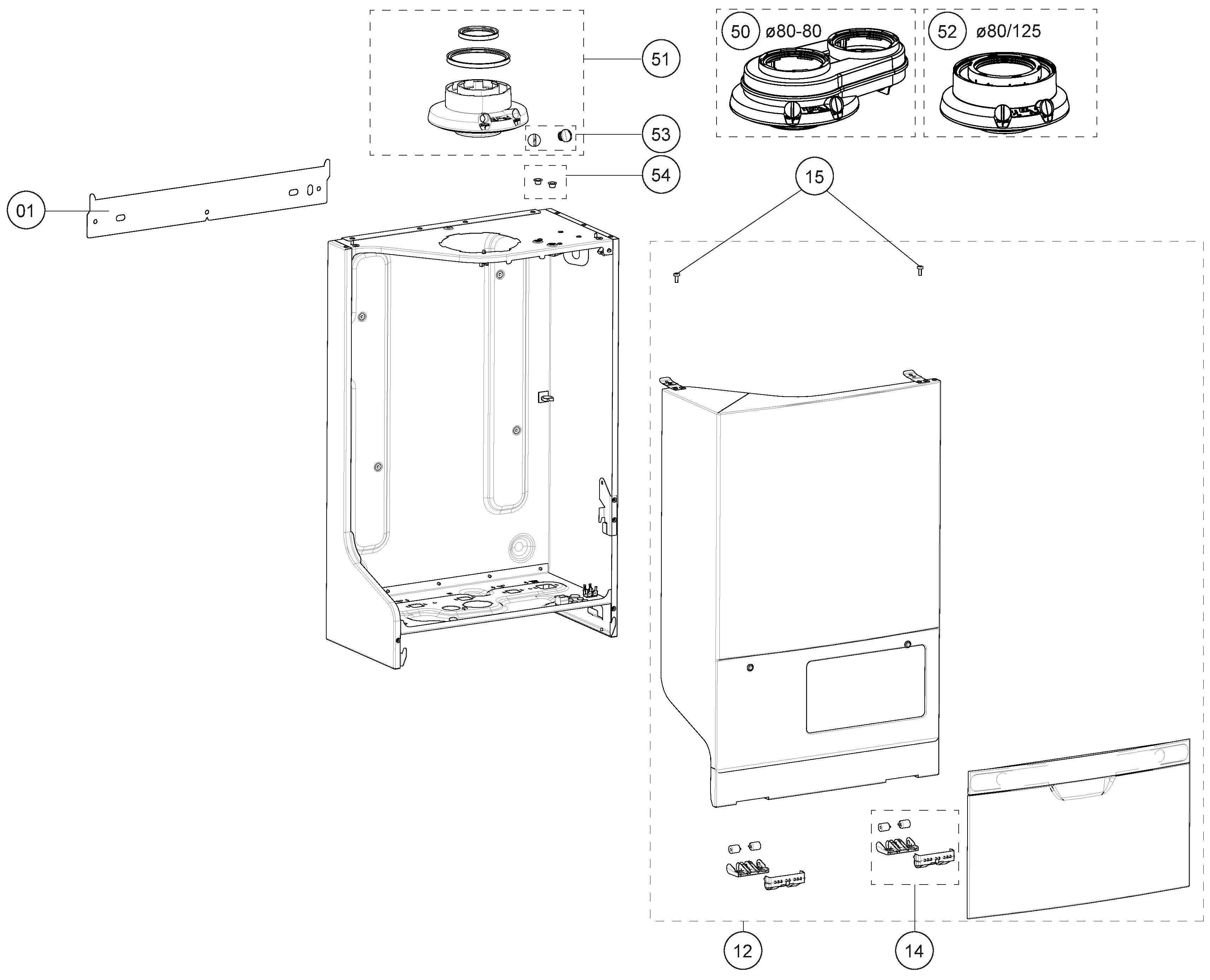

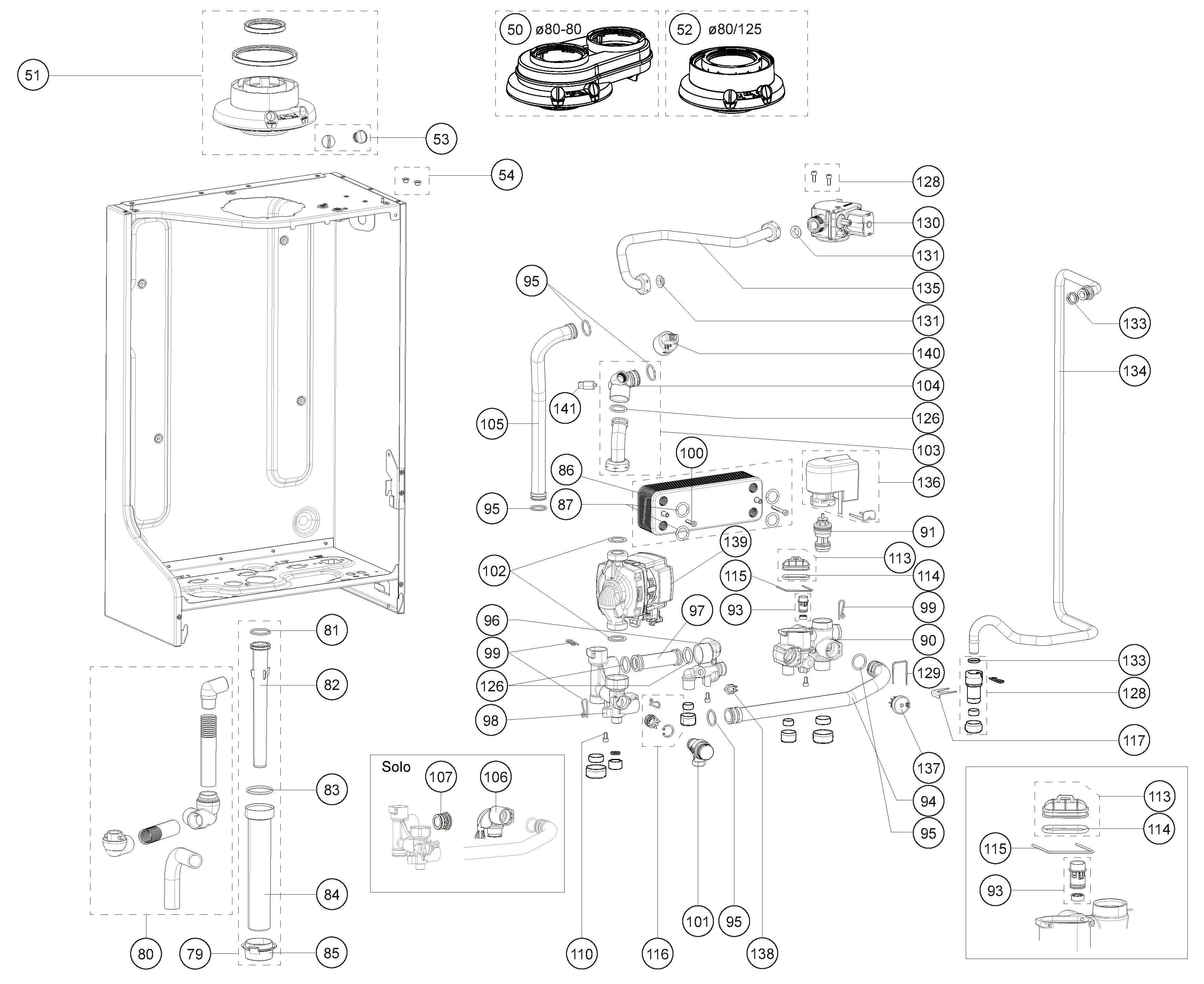

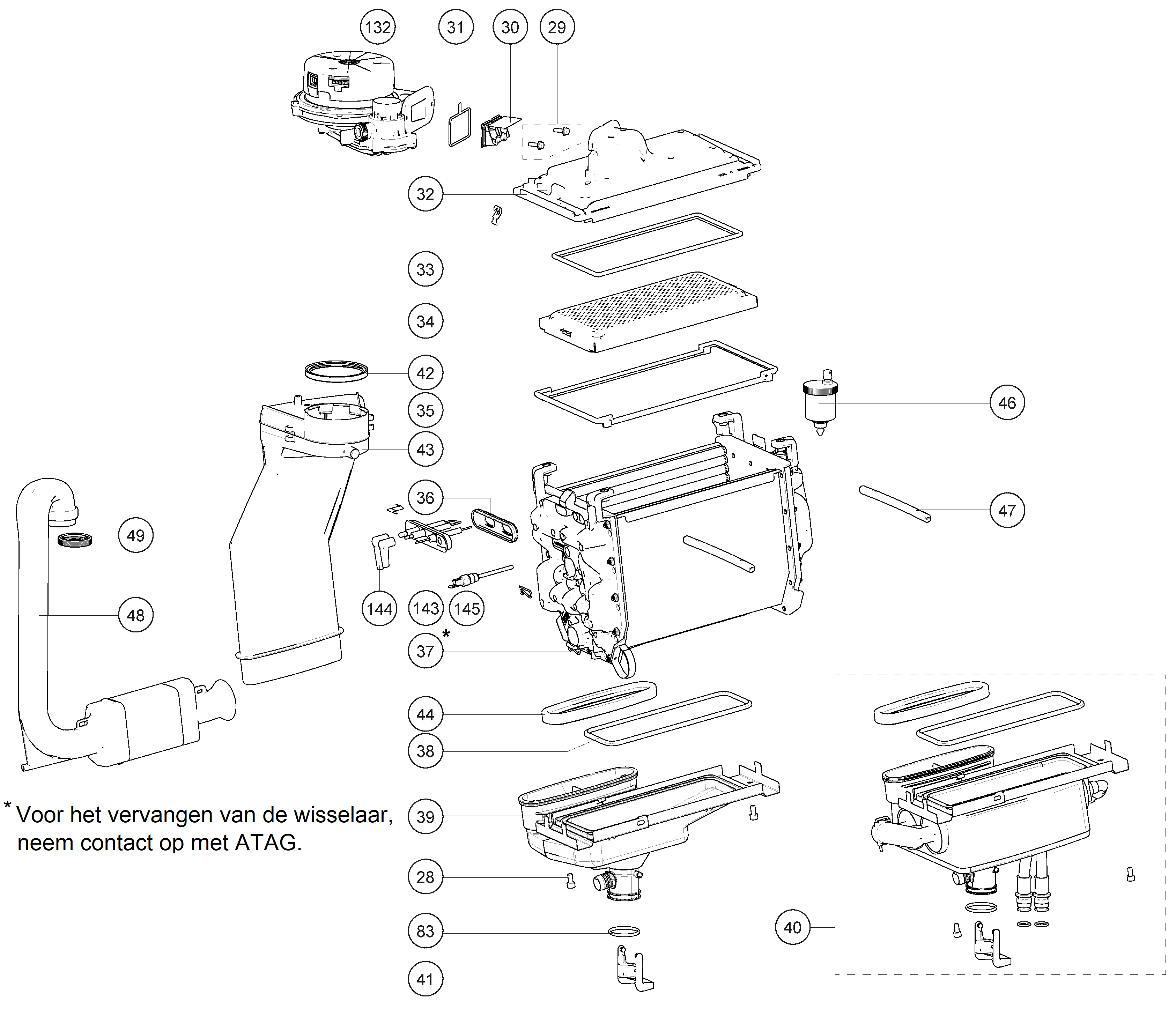

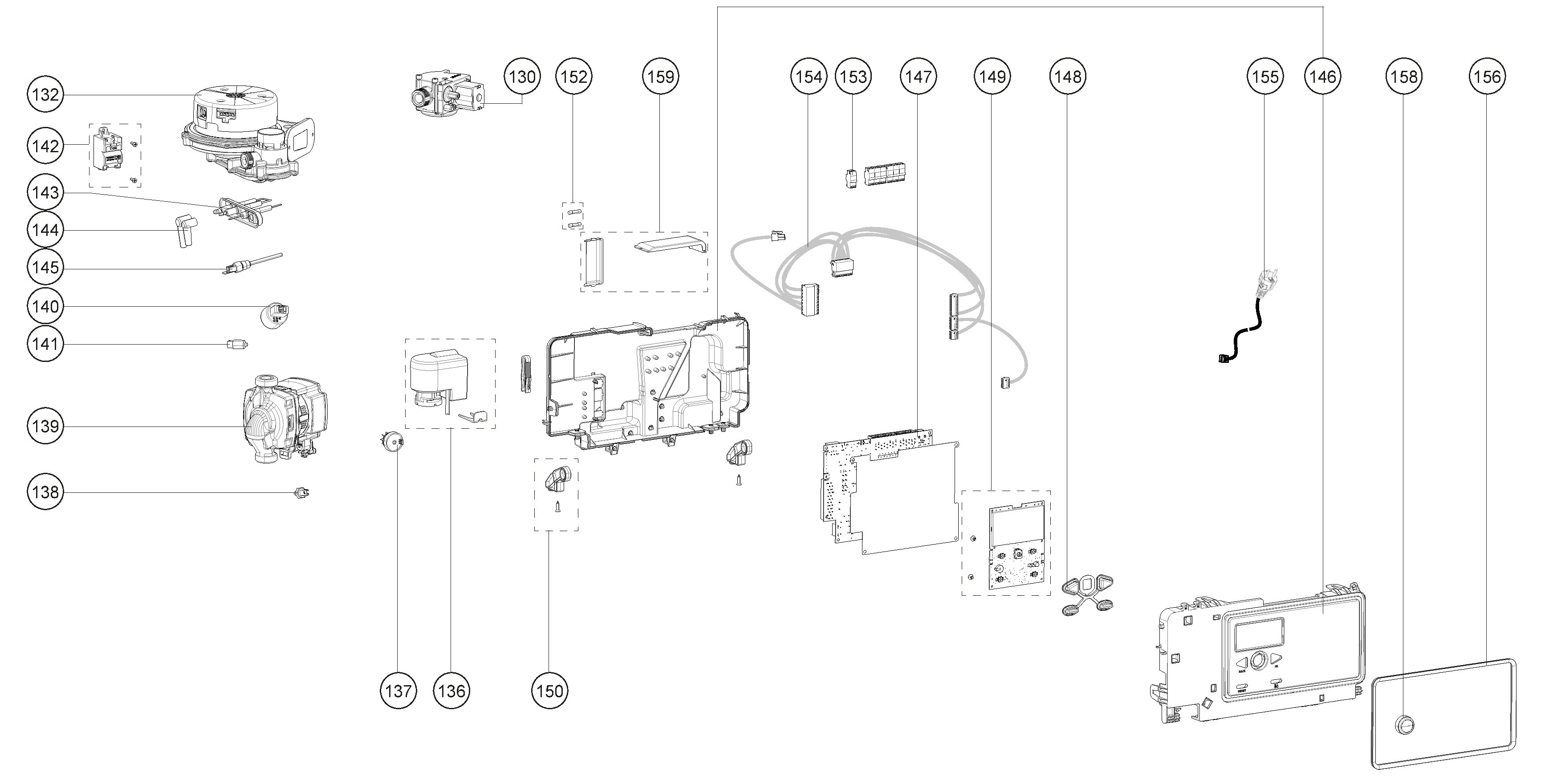

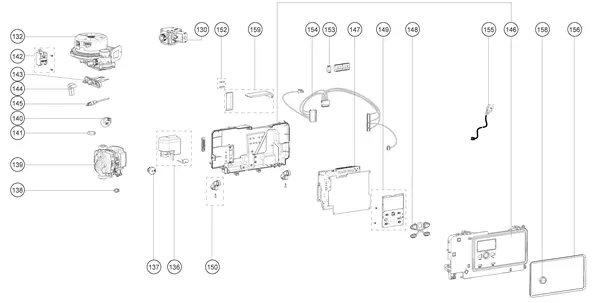

Tekeningen van de Atag i32SZ iCon2
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag i32SZ iCon2? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | What is going on | Part type |
|---|---|---|
| 40 | Temperature exceeded at the burner flow temperature sensor. | Burners |
| 78 | Water pressure sensor out of range or not connected or, if water pressure is OK: pump defective. | Pumps |
| 104 | No pump kick | Pumps |
| 129 | Fan fault (fan does not start) | Fans |
| 151 | Fan fault (speed control not reached or out of range) or defective control unit. | Fans |
| 501 | Ionisation fault | Ignition and ionisation |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag cv-ketel-modellen
- Atag A203C | vanaf 2008 OSS1 97
- Atag A203EC | vanaf 10-2016 OSS2 97
- Atag A244C | vanaf 2008 up to 11-2009 OSS2 98
- Atag A244CL | vanaf 11-2009 OSS1 95
- Atag A244EC | vanaf 2008 OSS2 98
- Atag A285C | vanaf 2017 OSS2 92
- Atag A285EC | vanaf 2017 OSS2 90
- Atag Blauwe Engel CMA 350 29
- Atag Blauwe Engel CMA 352 12
- Atag Blauwe Engel CMA 650 29
- Atag Blauwe Engel CMA 652 12
- Atag Blauwe Engel CMA 950 29
Frequently asked questions
Welke onderdelen zijn er voor de Atag i32SZ iCon2?
In de catalogus staan 68 originele onderdelen voor de Atag i32SZ iCon2, waaronder ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de Atag i32SZ iCon2?
De ventilatoren voor dit model kosten €406,41 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag i32SZ iCon2 op voorraad?
33 van de 68 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag i32SZ iCon2?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag i32SZ iCon2. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 68 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag i32SZ iCon2, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag i32SZ iCon2?
De onderdelen voor de Atag i32SZ iCon2 lopen van €18,95 tot €2.586,16 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
