Atag Perfect Intelligence PF-SHR 24Ti onderdelen

In brief

Instalpunt levert 90 originele onderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.

90Spare parts
57In stock
€18,95Vanaf
22Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti (cv-ketel)? Hieronder staan alle 90 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Snel naar het juiste onderdeel voor de Atag Perfect Intelligence PF-SHR 24Ti

Part	Vanaf	Delivery
Fan Atag fan assembled 24V DC SHR15/24/35	€314,45	Op voorraad, morgen in huis
Ontstekingsonderdeel Atag electrode ionisation/ignition SHR	€77,95	Op voorraad, morgen in huis
Pressure sensor Atag water pressure sensor Huba	€114,45	Op voorraad, morgen in huis
Pump Atag pump M.UPMO 20/60 130 9U 230V on/off	€352,95	Op voorraad, morgen in huis
Heat exchanger Atag plate heat exchanger 24kW	€218,95	Op voorraad, morgen in huis
Burner control unit Atag burner control unit MCBA 1417 H1.1	€508,95	Op voorraad, morgen in huis

Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.

Installer or self-employed engineer? Create a free business account: prices excl. VAT and invoices in your company name.

Ventilatoren voor de Atag Perfect Intelligence PF-SHR 24Ti (2) alle Atag ventilatoren →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Rewind refurbished fan for Atag 24V DC (S44427200)	8930070	€220,95	In stock	Bekijk & bestel
Atag fan assembled 24V DC SHR15/24/35	8135480 fabr.nr. S4442720	€314,45	In stock	Bekijk & bestel

Sensoren en voelers voor de Atag Perfect Intelligence PF-SHR 24Ti (3)

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag sensor hot water cylinder/return T2-3-8-9	8135300 fabr.nr. S4309700	€27,95	In stock	Bekijk & bestel
Atag flow sensor/DHW T1 12k ohm	8135000 fabr.nr. S4307420	€44,45	In stock	Bekijk & bestel
Atag flue gas sensor + cable	8135320 fabr.nr. S4368200	€85,95	Made-to-order item	Bekijk & bestel

Druksensoren voor de Atag Perfect Intelligence PF-SHR 24Ti (1)

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag water pressure sensor Huba	8135490 fabr.nr. S4466300	€114,45	In stock	Bekijk & bestel

Pompen voor de Atag Perfect Intelligence PF-SHR 24Ti (1) alle Atag pompen →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag pump M.UPMO 20/60 130 9U 230V on/off	8131482 fabr.nr. S5034000	€352,95	In stock	Bekijk & bestel

Warmtewisselaars voor de Atag Perfect Intelligence PF-SHR 24Ti (1) alle Atag warmtewisselaars →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag plate heat exchanger 24kW	8136250 fabr.nr. S4462400	€218,95	In stock	Bekijk & bestel

Gasblokken en gasregeling voor de Atag Perfect Intelligence PF-SHR 24Ti (2) alle Atag gasblokken en gasregeling →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag gas control block type VK8115V	8135130 fabr.nr. S4304700	€193,95	In stock	Bekijk & bestel
Atag venturi SHR24 for OSS1	8139089 fabr.nr. S4318810	€102,95	In stock	Bekijk & bestel

Branderautomaten voor de Atag Perfect Intelligence PF-SHR 24Ti (1) alle Atag branderautomaten →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag burner control unit MCBA 1417 H1.1	8139158 fabr.nr. S4736200	€508,95	In stock	Bekijk & bestel

Ontsteking en ionisatie voor de Atag Perfect Intelligence PF-SHR 24Ti (1) alle Atag ontsteking en ionisatie →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag electrode ionisation/ignition SHR	8135120 fabr.nr. S4311600	€77,95	In stock	Bekijk & bestel

Sifons en condensafvoer voor de Atag Perfect Intelligence PF-SHR 24Ti (2) alle Atag sifons en condensafvoer →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag condensate tray SHR 15-24	8130381 fabr.nr. S4406920	€123,95	In stock	Bekijk & bestel
Atag siphon SHR	8139064 fabr.nr. S4421200	€53,95	In stock	Bekijk & bestel

Branders voor de Atag Perfect Intelligence PF-SHR 24Ti (1) alle Atag branders →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag burner bed S-HR 15/24 kW	8135080 fabr.nr. S4330130	€101,95	In stock	Bekijk & bestel

Displays en bediening voor de Atag Perfect Intelligence PF-SHR 24Ti (2) alle Atag displays en bediening →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag control unit housing rear	8139015 fabr.nr. S4417100	€45,95	Made-to-order item	Bekijk & bestel
Atag control unit front PF/ESHR	8136503 fabr.nr. S4417000	€49,95	Made-to-order item	Bekijk & bestel

Filters voor de Atag Perfect Intelligence PF-SHR 24Ti (1)

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag water filter	8136265 fabr.nr. S4317500	€48,95	Made-to-order item	Bekijk & bestel

Onderhouds- en servicesets voor de Atag Perfect Intelligence PF-SHR 24Ti (3) alle Atag onderhouds- en servicesets →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag overhaul kit insulation plates without adhesive SHR	8139107 fabr.nr. S4500010	€39,95	In stock	Bekijk & bestel
Atag maintenance set SHR 15/24 without burner	8136504 fabr.nr. S4677300	€50,95	In stock	Bekijk & bestel
Atag maintenance set SHR 15/24 with ignition electrode	8139612 fabr.nr. S4650500	€209,95	In stock	Bekijk & bestel

Kleppen en ventielen voor de Atag Perfect Intelligence PF-SHR 24Ti (4) alle Atag kleppen en ventielen →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag safety relief valve Duco 3 bar	8135200 fabr.nr. S4344630	€42,45	In stock	Bekijk & bestel
Atag automatic air vent chrome SHR for OSS1/2/3/4	8135041 fabr.nr. S4419110	€64,95	In stock	Bekijk & bestel
Atag inlet combination PF/E SHR	8139063 fabr.nr. S4537400	€118,95	In stock	Bekijk & bestel
Atag dosing valve 6 l/min 60° black	8133280 fabr.nr. S4169500	€55,95	Made-to-order item	Bekijk & bestel

Elektrische onderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti (1) alle Atag elektrische onderdelen →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag transformer for MCBA 1415D	8135421 fabr.nr. S4324900	€114,95	In stock	Bekijk & bestel

Kraanonderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti (1)

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag cartridge for three-way valve	8130385 fabr.nr. S4268400	€101,95	In stock	Bekijk & bestel

Kabels en kabelbomen voor de Atag Perfect Intelligence PF-SHR 24Ti (1) alle Atag kabels en kabelbomen →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag wiring harness E-SHR complete	8138027 fabr.nr. S4467210	€211,95	Made-to-order item	Bekijk & bestel

Pakkingsets voor de Atag Perfect Intelligence PF-SHR 24Ti (1)

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag seal set three-way valve	8130885 fabr.nr. S4161300	€66,95	Made-to-order item	Bekijk & bestel

Pakkingen en afdichtingen voor de Atag Perfect Intelligence PF-SHR 24Ti (21) alle Atag pakkingen en afdichtingen →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag O-ring siphon R 46 x 3 mm	8135190 fabr.nr. S4309900	€30,95	Made-to-order item	Bekijk & bestel
Atag sealing ring gas valve/venturi for OSS1/2/3/4	8139033 fabr.nr. S4337610	€24,95	In stock	Bekijk & bestel
Atag sealing ring venturi/fan for OSS1/2/3/4	8139034 fabr.nr. S4325610	€24,95	In stock	Bekijk & bestel
Atag lip ring outlet stub	8139019 fabr.nr. S4472600	€24,95	In stock	Bekijk & bestel
Atag O-ring 2 pcs	8131119 fabr.nr. S4312300	€26,95	In stock	Bekijk & bestel
Atag O-ring 26.7 x 1.78 mm 3 pcs	8136435 fabr.nr. S4259800	€24,95	In stock	Bekijk & bestel
Atag lip seal Ø63mm AMGAS for OSS1/2/3/4	8137005 fabr.nr. S4307900	€22,95	In stock	Bekijk & bestel
Atag gasket for burner stones SHR15/24	8135010 fabr.nr. S4305910	€47,95	In stock	Bekijk & bestel
Atag condensate tray gasket SHR15/24	8135210 fabr.nr. S4306300	€31,95	In stock	Bekijk & bestel
Atag pump gasket 3/4" DN20 R38x25x2 mm 2 pcs	8130150 fabr.nr. S1003810	€21,95	In stock	Bekijk & bestel
Atag gasket	8135156 fabr.nr. S4323710	€23,95	In stock	Bekijk & bestel
Atag sealing ring intake fan SHR for OSS1/2/3/4	8135246 fabr.nr. S4309500	€22,95	In stock	Bekijk & bestel
Atag gasket fan mouth SHR for OSS1/2/3/4	8135270 fabr.nr. S4305700	€24,95	In stock	Bekijk & bestel
Atag seal gas valve 3/4"	8131295 fabr.nr. S4340830	€21,95	In stock	Bekijk & bestel
Atag O-ring 13.94 x 2.62 mm air vent/plate heat exchanger for OSS1/2/3/4	8131325 fabr.nr. S4342300	€23,95	In stock	Bekijk & bestel
Atag O-ring siphon/condensate tray 18.72 x 2.62 mm	8138012 fabr.nr. S4443200	€24,95	In stock	Bekijk & bestel
Atag O-ring set 4.8 x 1.8 mm heat exchanger connection	8137056 fabr.nr. S4322320	€22,95	In stock	Bekijk & bestel
Atag seal casing SHR	8139058 fabr.nr. S4479500	€57,95	Made-to-order item	Bekijk & bestel
Atag O-ring 5 x 2 mm flow sensor/flow/return 5 pcs	8137066 fabr.nr. S4329400	€31,95	Made-to-order item	Bekijk & bestel
Atag gasket electrode ionisation ignition	8135260 fabr.nr. S4397100	€35,95	In stock	Bekijk & bestel
Atag gasket fibre x 165 x 8 x 3 mm	8130035 fabr.nr. S4335300	€31,95	Made-to-order item	Bekijk & bestel

Leidingen, buizen en slangen voor de Atag Perfect Intelligence PF-SHR 24Ti (12) alle Atag leidingen, buizen en slangen →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag exhaust pipe 63° assembled SHR15/24	8135460 fabr.nr. S4499400	€70,95	In stock	Bekijk & bestel
Atag swivel nut for filter M35	8136445 fabr.nr. S4259500	€33,95	In stock	Bekijk & bestel
Atag overflow pipe SHR for OSS1/2/3/4	8136272 fabr.nr. S4421400	€45,95	In stock	Bekijk & bestel
Atag return pipe plate heat exchanger/three-way valve SHR	8139074 fabr.nr. S4401401	€57,95	In stock	Bekijk & bestel
Atag safety relief pipe for inlet combination	8136271 fabr.nr. S4421510	€34,95	In stock	Bekijk & bestel
Atag gas pipe OSS1 PF/E-SHR 15/24	8139188 fabr.nr. S4321900	€65,95	Made-to-order item	Bekijk & bestel
Atag coupling set gas valve 3/4 SHR	8131321 fabr.nr. S4340900	€57,95	Made-to-order item	Bekijk & bestel
Atag bypass pipe complete ESHR	8131812 fabr.nr. S4489800	€112,95	Made-to-order item	Bekijk & bestel
Atag flow pipe plate heat exchanger CH PF/SHR 24T	8139049 fabr.nr. S4401201	€123,95	Made-to-order item	Bekijk & bestel
Atag return pipe filter/three-way valve Ø22mm	8139073 fabr.nr. S4402301	€99,95	Made-to-order item	Bekijk & bestel
Atag T-piece NTC3	8139006 fabr.nr. S4402400	€44,95	Made-to-order item	Bekijk & bestel
Atag hose silicone Ø6 x 8 mm l=14cm	8134490 fabr.nr. S4440200	€31,95	Made-to-order item	Bekijk & bestel

Beplating en panelen voor de Atag Perfect Intelligence PF-SHR 24Ti (6) alle Atag beplating en panelen →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag top section VC 2010-10	8135170 fabr.nr. S4334910	€142,45	In stock	Bekijk & bestel
Atag seal burner bricks SHR15/24	8135122 fabr.nr. S4304310	€60,95	Made-to-order item	Bekijk & bestel
Atag closing plate PF ESHR	8131813 fabr.nr. S4454900	€61,95	Made-to-order item	Bekijk & bestel
Atag cover air supply 80mm SHR	8139210 fabr.nr. S4323310	€29,95	Made-to-order item	Bekijk & bestel
Atag cover air supply 120/80mm	8138013 fabr.nr. S4323410	€44,95	Made-to-order item	Bekijk & bestel
Atag flange plate three-way valve	8139538 fabr.nr. S4371700	€43,95	Made-to-order item	Bekijk & bestel

Bevestigingsmateriaal voor de Atag Perfect Intelligence PF-SHR 24Ti (10) alle Atag bevestigingsmateriaal →

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag sealing cap exhaust pipe Ø13mm for flue gas measurement	8136420 fabr.nr. S4521600	€22,95	In stock	Bekijk & bestel
Atag locking ring small	8139997 fabr.nr. S4415220	€34,95	In stock	Bekijk & bestel
Atag Enigma closure large	8139160 fabr.nr. S4415120	€25,95	In stock	Bekijk & bestel
Atag screw M5 x 12 mm hex socket countersunk (3 pcs) for OSS1/2/3/4	8139217 fabr.nr. S4440000	€22,95	In stock	Bekijk & bestel
Atag screw M6 x 3 mm	8139025 fabr.nr. S4356300	€27,95	Made-to-order item	Bekijk & bestel
Atag screw M5 x 12 mm 5 pcs	8139035 fabr.nr. S4345800	€28,95	Made-to-order item	Bekijk & bestel
Atag bracket upper tray	8137111 fabr.nr. S4308500	€28,95	Made-to-order item	Bekijk & bestel
Atag bolt M3 x 30 (3 pcs)	8139534 fabr.nr. S4345900	€27,95	Made-to-order item	Bekijk & bestel
Atag cap air vent SHR 3 pcs for OSS1/2/3/4	8139162 fabr.nr. S4380600	€41,95	Made-to-order item	Bekijk & bestel
Atag screw taptite M5 x 8 mm ck-pd (3 x )	8139214 fabr.nr. S4167500	€21,95	In stock	Bekijk & bestel

Overige onderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti (12)

Part	Artikelnr. / fabr.nr.	Price	Voorraad
Atag three-way valve body VC8010 (O-R)	8135110 fabr.nr. S4308200	€136,95	In stock	Bekijk & bestel
Atag clamping rod condensate tray for OSS1/2/3/4	8139052 fabr.nr. S4310700	€31,95	In stock	Bekijk & bestel
Atag burner toggle rod for OSS1/2/3/4	8139057 fabr.nr. S4310800	€32,95	In stock	Bekijk & bestel
Atag pipe nipple 1/2"x15 mm coupling gas pipe	8136392 fabr.nr. S4493300	€45,95	In stock	Bekijk & bestel
Atag condensate collector PF/ESHR	8136277 fabr.nr. S4421300	€44,95	In stock	Bekijk & bestel
Atag control panel seal ESHR	8139234 fabr.nr. S4479100	€35,95	In stock	Bekijk & bestel
Atag water trap pressure sensor	8137098 fabr.nr. S4325900	€34,95	In stock	Bekijk & bestel
Atag pipe three-way valve/pump connection elbow PF/E SHR	8137075 fabr.nr. S4436700	€70,95	Made-to-order item	Bekijk & bestel
Atag intake piece SHR15/24 for OSS1	8137114 fabr.nr. S4347510	€59,95	Made-to-order item	Bekijk & bestel
Atag upper tray assembled SHR15/24	8131819 fabr.nr. S4436110	€182,95	Made-to-order item	Bekijk & bestel
Atag air box thermal protection with cover (LTB)	8139090 fabr.nr. S4552800	€104,95	Made-to-order item	Bekijk & bestel
Atag hose clamp stainless steel 20-32mm for OSS1/2/3/4	8139224 fabr.nr. S4395600	€31,95	Made-to-order item	Bekijk & bestel

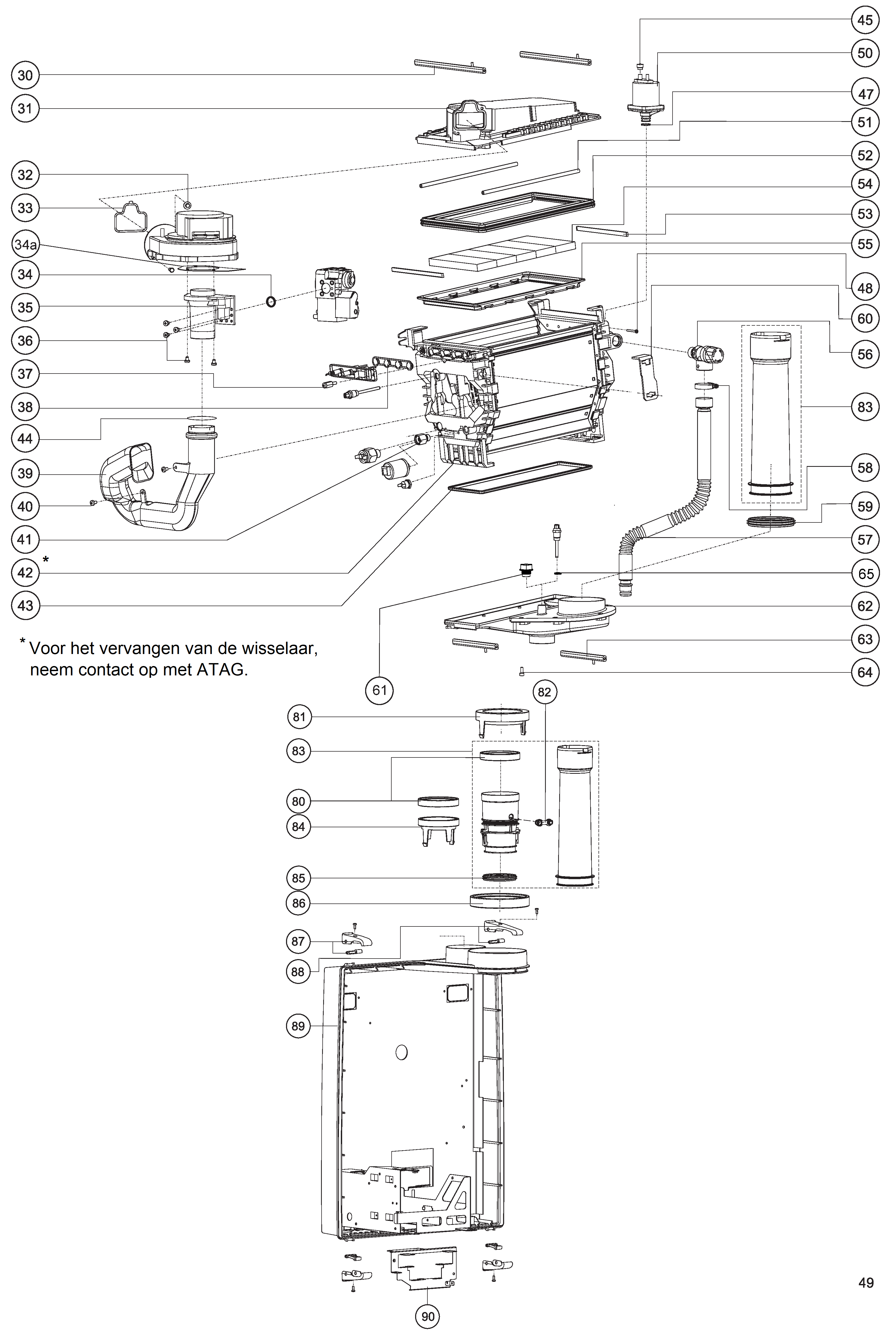

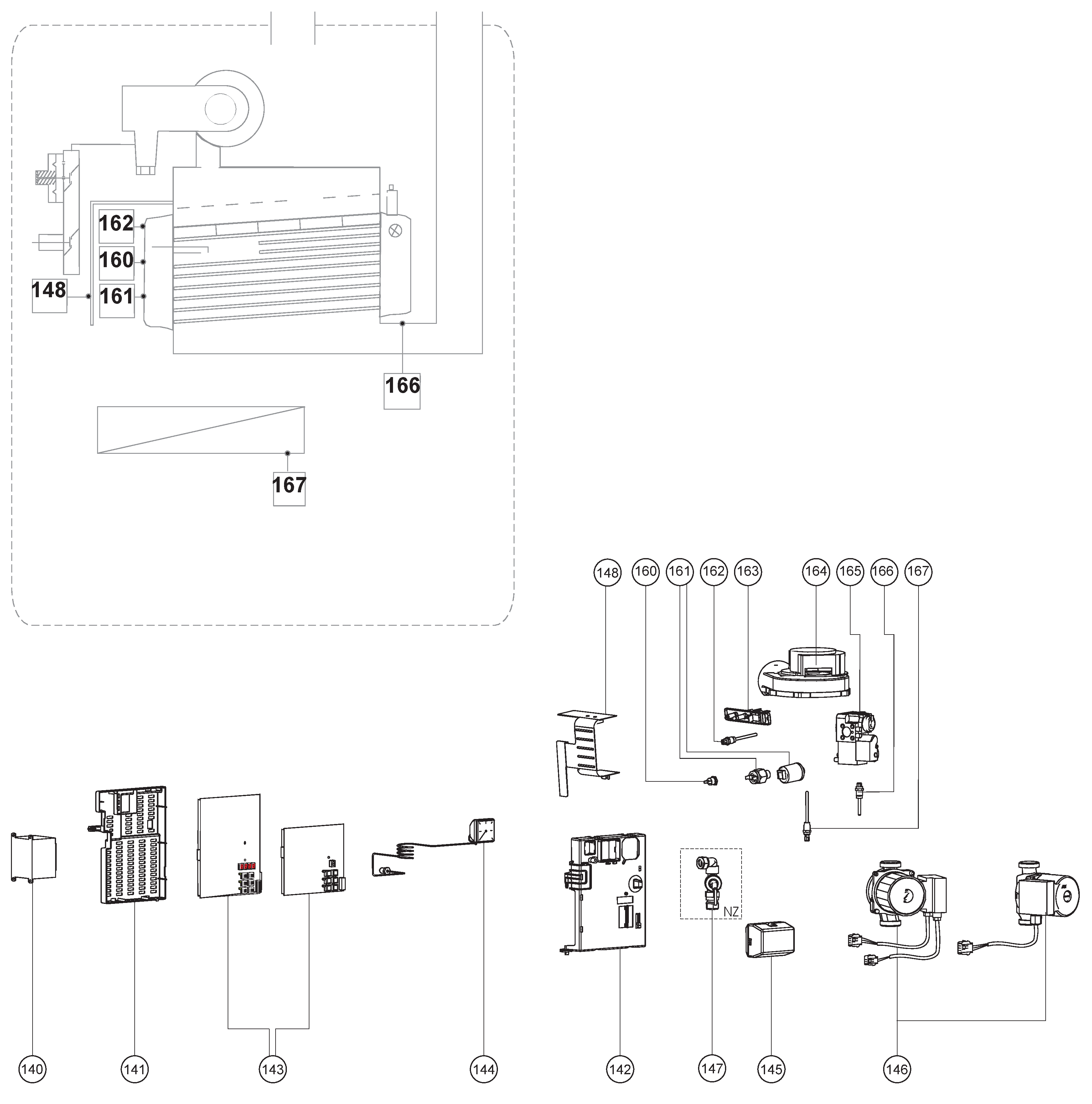

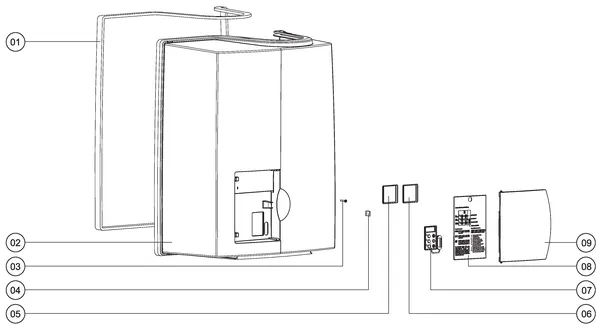

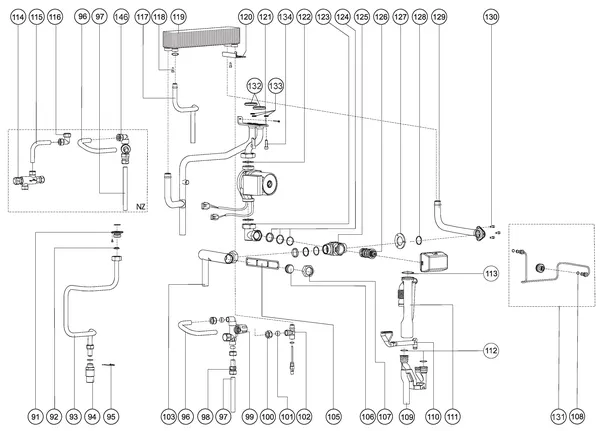

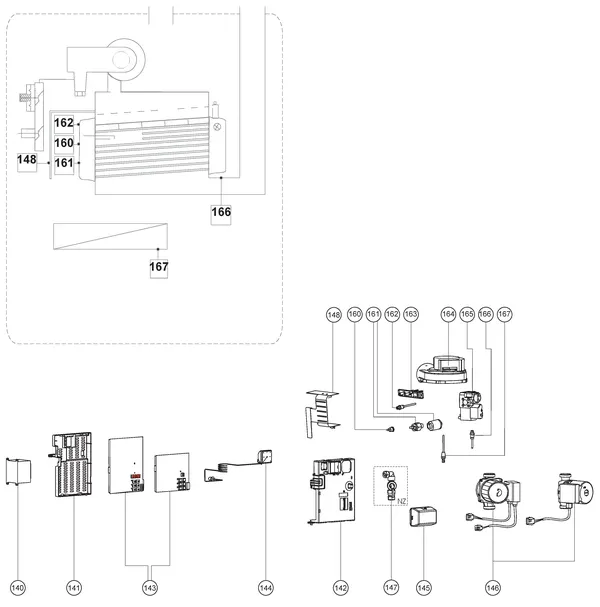

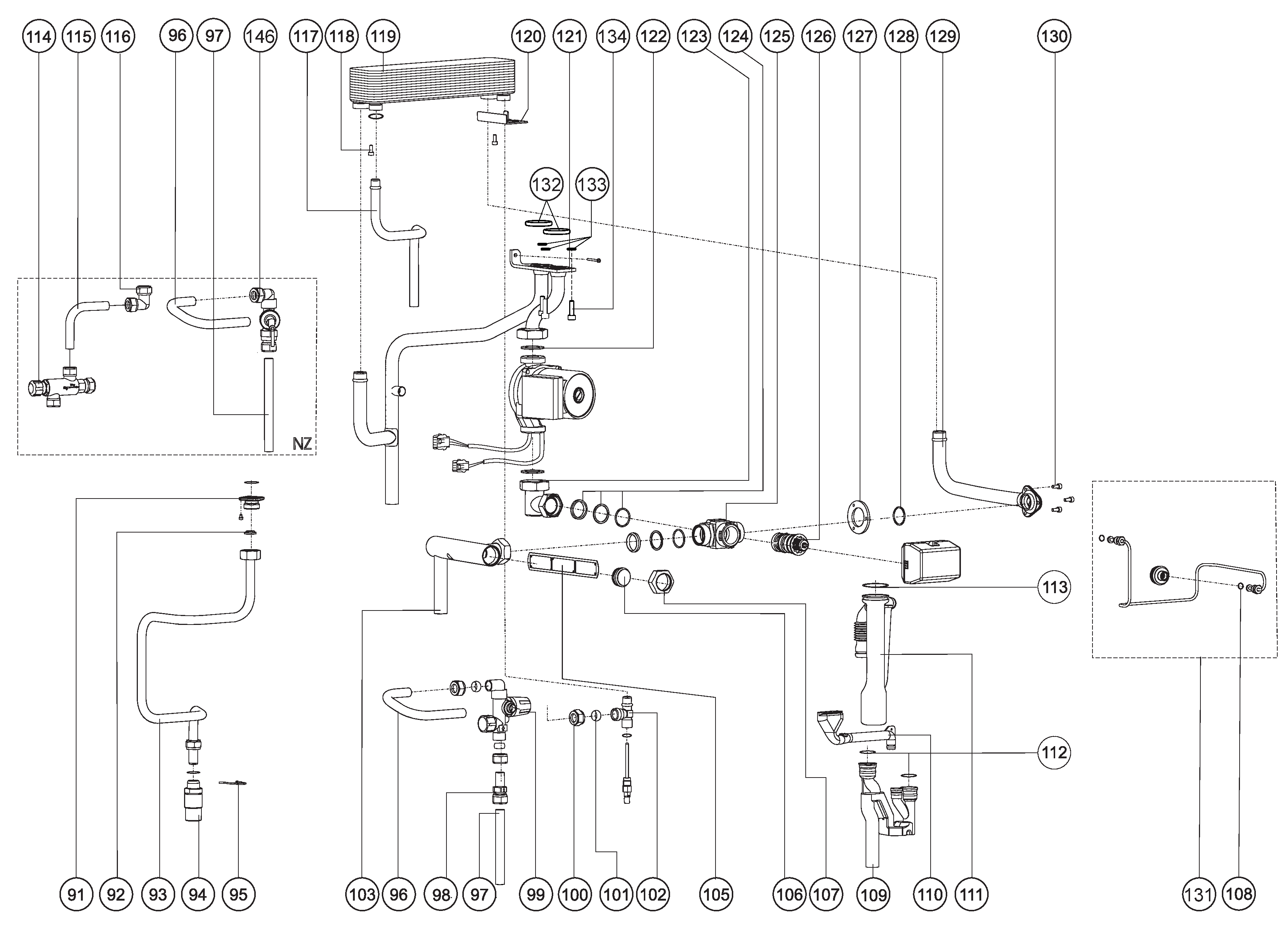

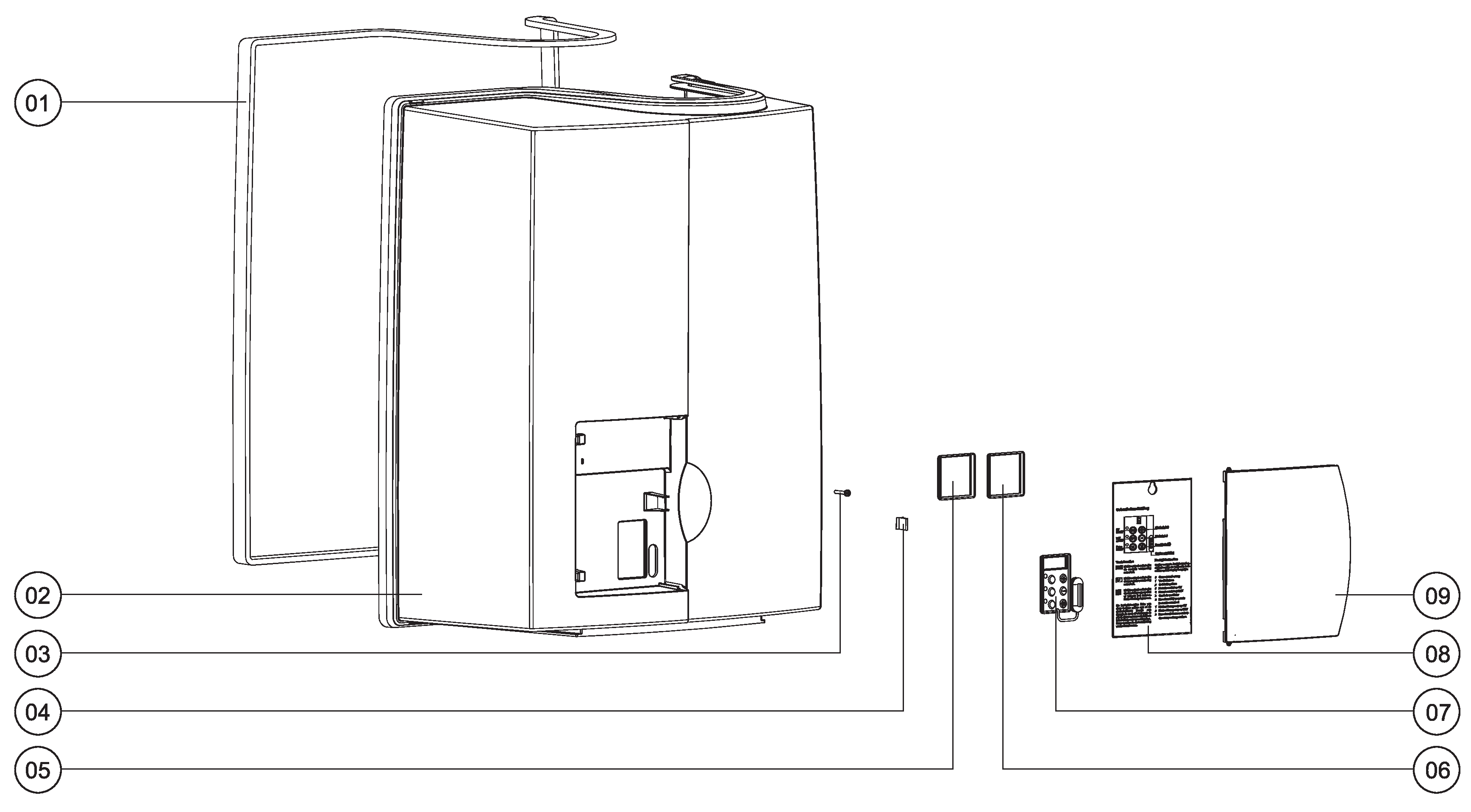

Tekeningen van de Atag Perfect Intelligence PF-SHR 24Ti

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Atag Perfect Intelligence PF-SHR 24Ti? Dit onderdeeltype hoort erbij

Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.

Code	What is going on	Part type
1	TD sensor fout	Sensors
10	Outdoor sensor fault (e.g. open, short-circuited, out of range)	Sensors
20	Flow temperature sensor defective	Sensors
40	Temperature exceeded at the burner flow temperature sensor.	Burners
78	Water pressure sensor out of range or not connected or, if water pressure is OK: pump defective.	Pumps
102	Druksensor Fout	Sensors

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Atag cv-ketel-modellen

← Alle Atag onderdelen

Frequently asked questions

Welke onderdelen zijn er voor de Atag Perfect Intelligence PF-SHR 24Ti?

In de catalogus staan 90 originele onderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti, waaronder ventilatoren, sensoren en voelers, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een ventilator voor de Atag Perfect Intelligence PF-SHR 24Ti?

De ventilatoren voor dit model kosten €372,44 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti op voorraad?

57 van de 90 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Atag Perfect Intelligence PF-SHR 24Ti?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag Perfect Intelligence PF-SHR 24Ti. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.

Zijn dit originele Atag-onderdelen?

Ja. Alle 90 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti, geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti?

De onderdelen voor de Atag Perfect Intelligence PF-SHR 24Ti lopen van €18,95 tot €682,15 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
