Atag Perfect PF-SHR 24 onderdelen
In brief
Instalpunt levert 76 originele onderdelen voor de Atag Perfect PF-SHR 24, o.a. ventilatoren, sensoren en voelers, druksensoren. Bestel direct of haal af in Alblasserdam.
- 76Spare parts
- 48In stock
- €18,95Vanaf
- 17Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag Perfect PF-SHR 24 (cv-ketel)? Hieronder staan alle 76 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →Snel naar het juiste onderdeel voor de Atag Perfect PF-SHR 24
| Onderdeel | Vanaf | Delivery |
|---|---|---|
| Ventilator Atag fan assembled 24V DC SHR15/24/35 | €314,45 | Op voorraad, morgen in huis |
| Ontstekingsonderdeel Atag electrode ionisation/ignition SHR | €77,95 | Op voorraad, morgen in huis |
| Pomp Atag pump M.UPMO 20/60 130 9U 230V on/off | €352,95 | Op voorraad, morgen in huis |
Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.
Installer or self-employed engineer? Create a free business account: prices excl. VAT and invoices in your company name.
- Fans 2
- Sensors 2
- Pressure sensors 1
- Pumps 1
- Gas valves and gas control 2
- Ignition and ionisation 1
- Siphons and condensate drains 2
- Burners 1
- Displays and controls 2
- Filters 1
- Maintenance and service kits 3
- Valves 3
- Electrical parts 1
- Gaskets and seals 21
- Pipes, tubes and hoses 8
- Casing and panels 3
- Fixing material 10
- Overige onderdelen 12
Ventilatoren voor de Atag Perfect PF-SHR 24 (2) alle Atag ventilatoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Rewind refurbished fan for Atag 24V DC (S44427200) | 8930070 | €220,95 | In stock | Bekijk & bestel |
| Atag fan assembled 24V DC SHR15/24/35 | 8135480 fabr.nr. S4442720 | €314,45 | In stock | Bekijk & bestel |
Sensoren en voelers voor de Atag Perfect PF-SHR 24 (2)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag sensor hot water cylinder/return T2-3-8-9 | 8135300 fabr.nr. S4309700 | €27,95 | In stock | Bekijk & bestel |
| Atag flow sensor/DHW T1 12k ohm | 8135000 fabr.nr. S4307420 | €44,45 | In stock | Bekijk & bestel |
Druksensoren voor de Atag Perfect PF-SHR 24 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag water pressure gauge PF-SHR | 8136275 fabr.nr. S4420300 | €67,95 | Made-to-order item | Bekijk & bestel |
Pompen voor de Atag Perfect PF-SHR 24 (1) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag pump M.UPMO 20/60 130 9U 230V on/off | 8131482 fabr.nr. S5034000 | €352,95 | In stock | Bekijk & bestel |
Gasblokken en gasregeling voor de Atag Perfect PF-SHR 24 (2) alle Atag gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag gas control block type VK8115V | 8135130 fabr.nr. S4304700 | €193,95 | In stock | Bekijk & bestel |
| Atag venturi SHR24 for OSS1 | 8139089 fabr.nr. S4318810 | €102,95 | In stock | Bekijk & bestel |
Ontsteking en ionisatie voor de Atag Perfect PF-SHR 24 (1) alle Atag ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag electrode ionisation/ignition SHR | 8135120 fabr.nr. S4311600 | €77,95 | In stock | Bekijk & bestel |
Sifons en condensafvoer voor de Atag Perfect PF-SHR 24 (2) alle Atag sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag condensate tray SHR 15-24 | 8130381 fabr.nr. S4406920 | €123,95 | In stock | Bekijk & bestel |
| Atag siphon SHR | 8139064 fabr.nr. S4421200 | €53,95 | In stock | Bekijk & bestel |
Branders voor de Atag Perfect PF-SHR 24 (1) alle Atag branders →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag burner bed S-HR 15/24 kW | 8135080 fabr.nr. S4330130 | €101,95 | In stock | Bekijk & bestel |
Displays en bediening voor de Atag Perfect PF-SHR 24 (2) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag control unit housing rear | 8139015 fabr.nr. S4417100 | €45,95 | Made-to-order item | Bekijk & bestel |
| Atag control unit front PF/ESHR | 8136503 fabr.nr. S4417000 | €49,95 | Made-to-order item | Bekijk & bestel |
Filters voor de Atag Perfect PF-SHR 24 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag water filter | 8136265 fabr.nr. S4317500 | €48,95 | Made-to-order item | Bekijk & bestel |
Onderhouds- en servicesets voor de Atag Perfect PF-SHR 24 (3) alle Atag onderhouds- en servicesets →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag overhaul kit insulation plates without adhesive SHR | 8139107 fabr.nr. S4500010 | €39,95 | In stock | Bekijk & bestel |
| Atag maintenance set SHR 15/24 without burner | 8136504 fabr.nr. S4677300 | €50,95 | In stock | Bekijk & bestel |
| Atag maintenance set SHR 15/24 with ignition electrode | 8139612 fabr.nr. S4650500 | €209,95 | In stock | Bekijk & bestel |
Kleppen en ventielen voor de Atag Perfect PF-SHR 24 (3) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag safety relief valve Duco 3 bar | 8135200 fabr.nr. S4344630 | €42,45 | In stock | Bekijk & bestel |
| Atag automatic air vent chrome SHR for OSS1/2/3/4 | 8135041 fabr.nr. S4419110 | €64,95 | In stock | Bekijk & bestel |
| Atag dosing valve 6 l/min 60° black | 8133280 fabr.nr. S4169500 | €55,95 | Made-to-order item | Bekijk & bestel |
Elektrische onderdelen voor de Atag Perfect PF-SHR 24 (1) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag transformer for MCBA 1415D | 8135421 fabr.nr. S4324900 | €114,95 | In stock | Bekijk & bestel |
Pakkingen en afdichtingen voor de Atag Perfect PF-SHR 24 (21) alle Atag pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Atag Perfect PF-SHR 24 (8) alle Atag leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag exhaust pipe 63° assembled SHR15/24 | 8135460 fabr.nr. S4499400 | €70,95 | In stock | Bekijk & bestel |
| Atag swivel nut for filter M35 | 8136445 fabr.nr. S4259500 | €33,95 | In stock | Bekijk & bestel |
| Atag overflow pipe SHR for OSS1/2/3/4 | 8136272 fabr.nr. S4421400 | €45,95 | In stock | Bekijk & bestel |
| Atag gas pipe OSS1 PF/E-SHR 15/24 | 8139188 fabr.nr. S4321900 | €65,95 | Made-to-order item | Bekijk & bestel |
| Atag coupling set gas valve 3/4 SHR | 8131321 fabr.nr. S4340900 | €57,95 | Made-to-order item | Bekijk & bestel |
| Atag flow pipe PF/ESHR15 | 8139554 fabr.nr. S4451800 | €132,95 | Made-to-order item | Bekijk & bestel |
| Atag pipe filter-pump PF/ESHR | 8139118 fabr.nr. S4451900 | €124,95 | Made-to-order item | Bekijk & bestel |
| Atag hose silicone Ø6 x 8 mm l=14cm | 8134490 fabr.nr. S4440200 | €31,95 | Made-to-order item | Bekijk & bestel |
Beplating en panelen voor de Atag Perfect PF-SHR 24 (3) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag seal burner bricks SHR15/24 | 8135122 fabr.nr. S4304310 | €60,95 | Made-to-order item | Bekijk & bestel |
| Atag cover air supply 80mm SHR | 8139210 fabr.nr. S4323310 | €29,95 | Made-to-order item | Bekijk & bestel |
| Atag cover air supply 120/80mm | 8138013 fabr.nr. S4323410 | €44,95 | Made-to-order item | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag Perfect PF-SHR 24 (10) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag sealing cap exhaust pipe Ø13mm for flue gas measurement | 8136420 fabr.nr. S4521600 | €22,95 | In stock | Bekijk & bestel |
| Atag locking ring small | 8139997 fabr.nr. S4415220 | €34,95 | In stock | Bekijk & bestel |
| Atag Enigma closure large | 8139160 fabr.nr. S4415120 | €25,95 | In stock | Bekijk & bestel |
| Atag screw M5 x 12 mm hex socket countersunk (3 pcs) for OSS1/2/3/4 | 8139217 fabr.nr. S4440000 | €22,95 | In stock | Bekijk & bestel |
| Atag screw M6 x 3 mm | 8139025 fabr.nr. S4356300 | €27,95 | Made-to-order item | Bekijk & bestel |
| Atag screw M5 x 12 mm 5 pcs | 8139035 fabr.nr. S4345800 | €28,95 | Made-to-order item | Bekijk & bestel |
| Atag bracket upper tray | 8137111 fabr.nr. S4308500 | €28,95 | Made-to-order item | Bekijk & bestel |
| Atag bolt M3 x 30 (3 pcs) | 8139534 fabr.nr. S4345900 | €27,95 | Made-to-order item | Bekijk & bestel |
| Atag cap air vent SHR 3 pcs for OSS1/2/3/4 | 8139162 fabr.nr. S4380600 | €41,95 | Made-to-order item | Bekijk & bestel |
| Atag screw taptite M5 x 8 mm ck-pd (3 x ) | 8139214 fabr.nr. S4167500 | €21,95 | In stock | Bekijk & bestel |
Overige onderdelen voor de Atag Perfect PF-SHR 24 (12)

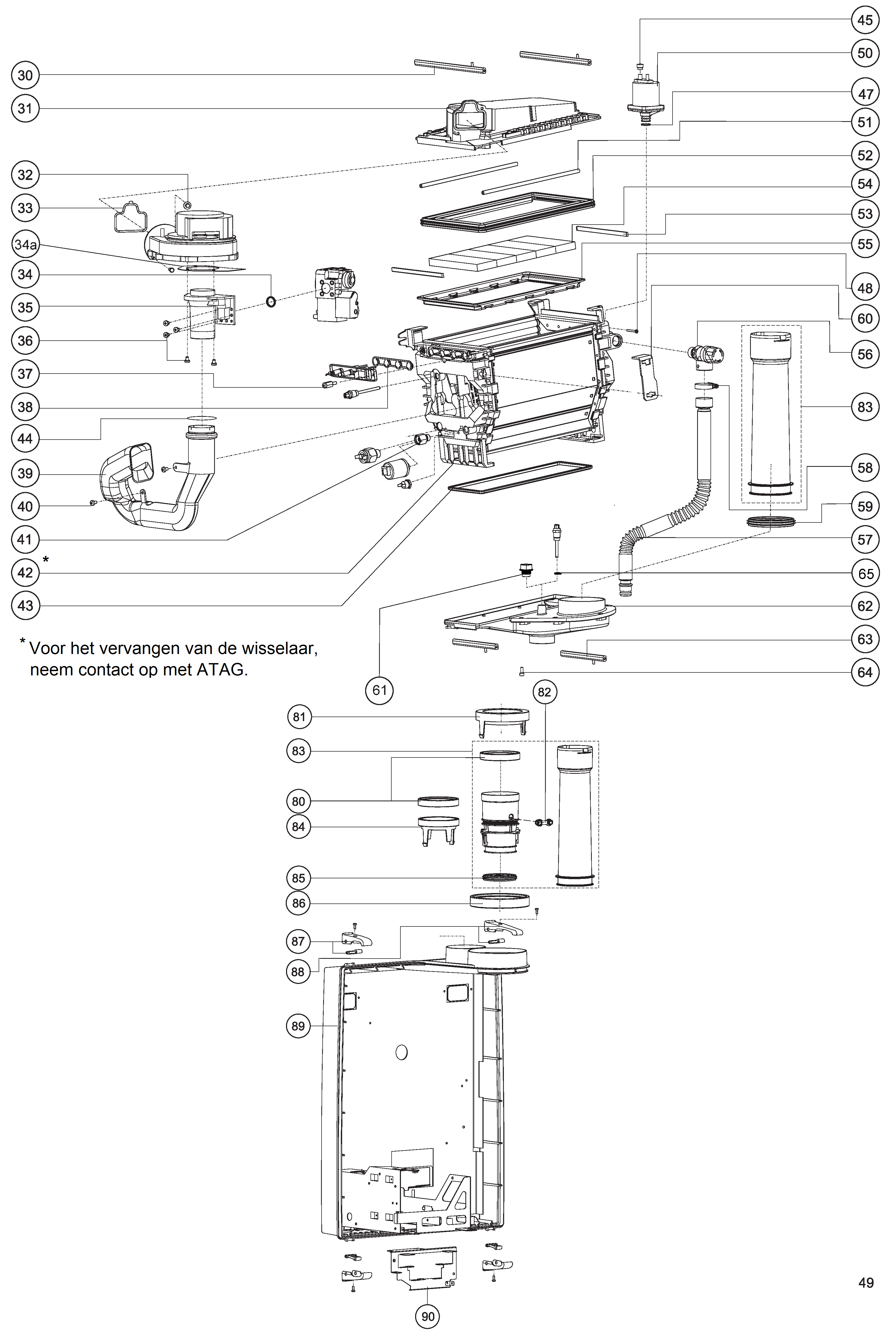

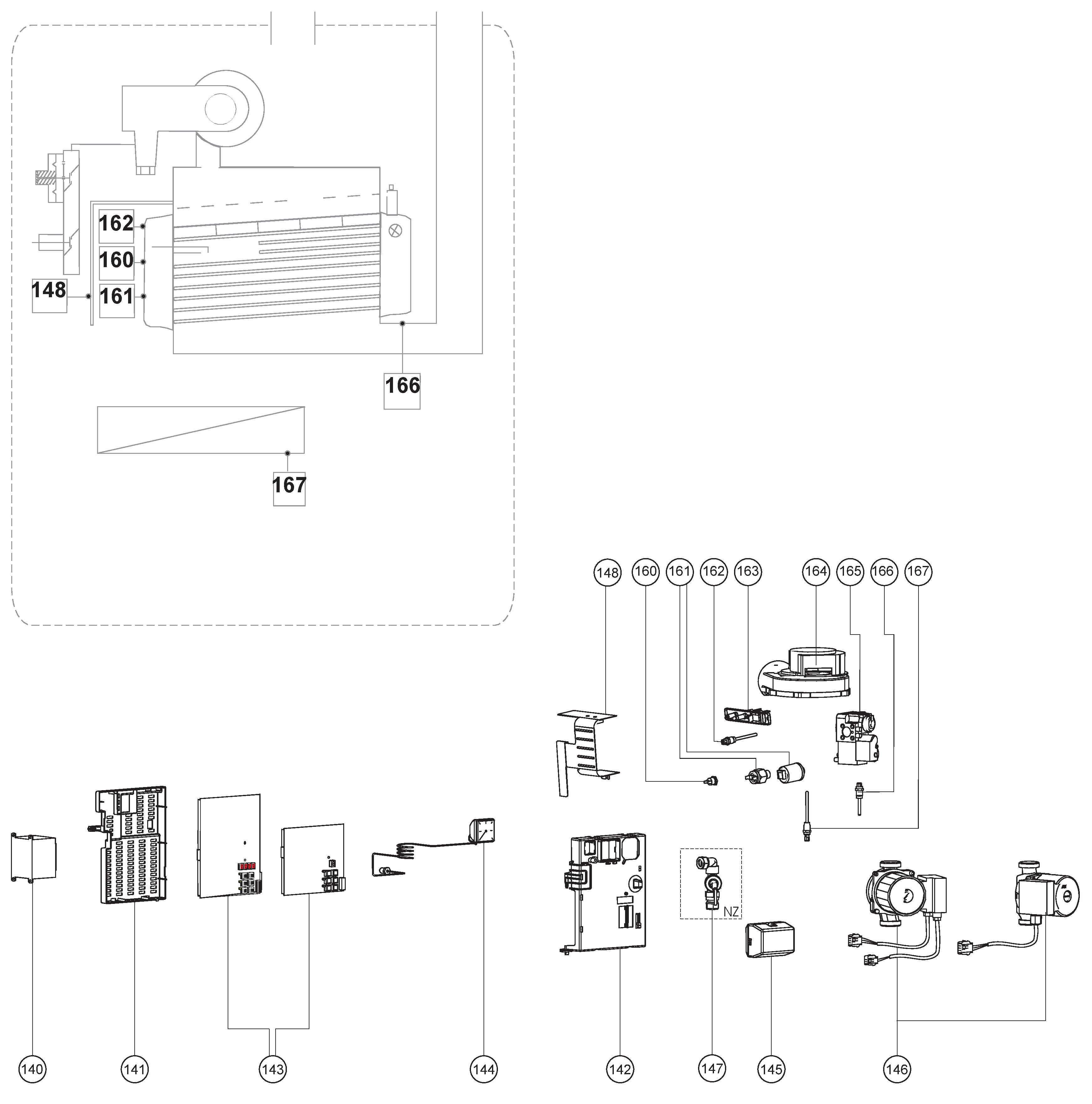

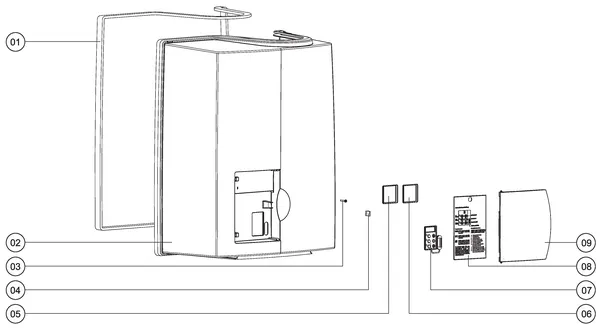

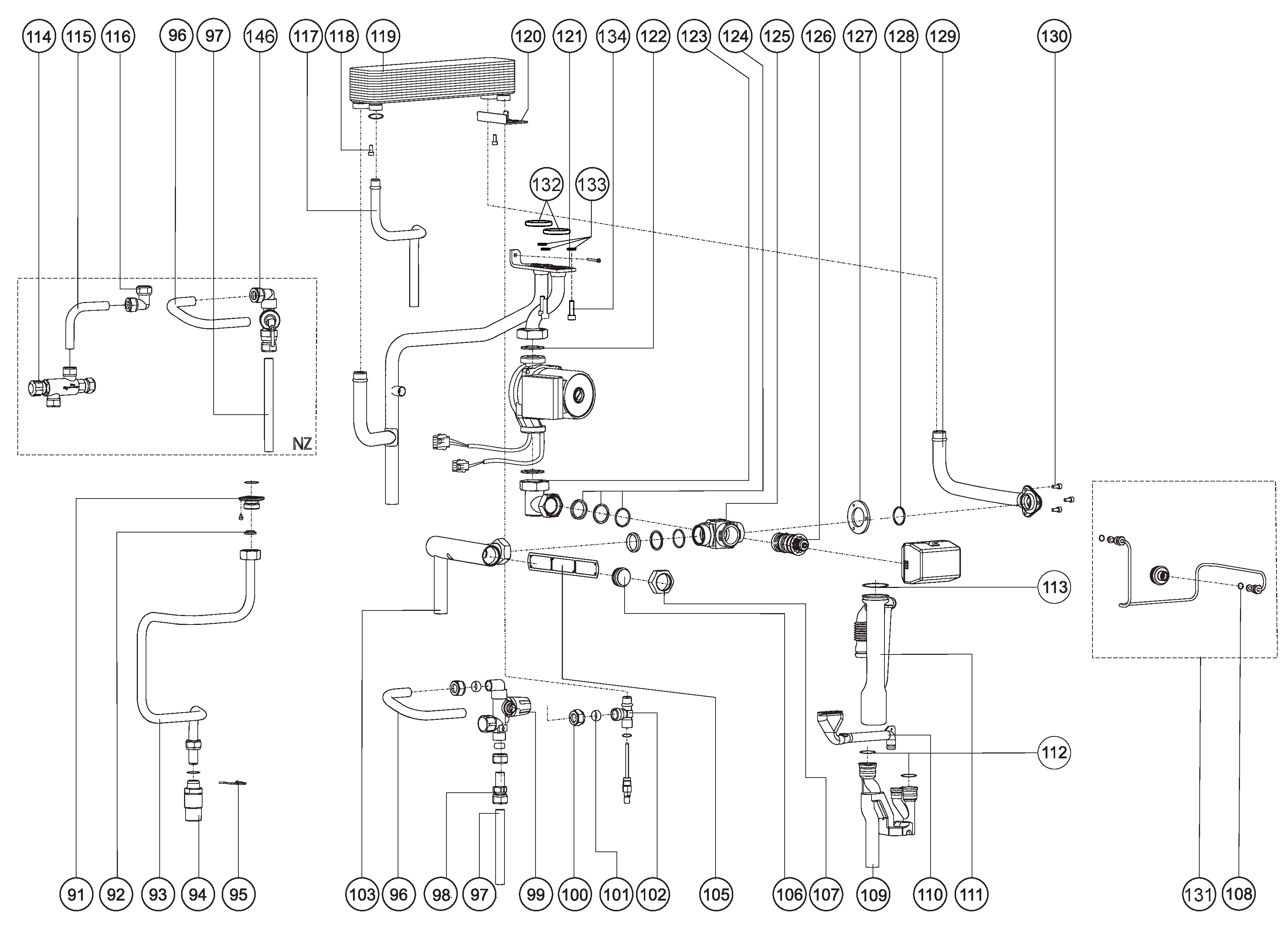

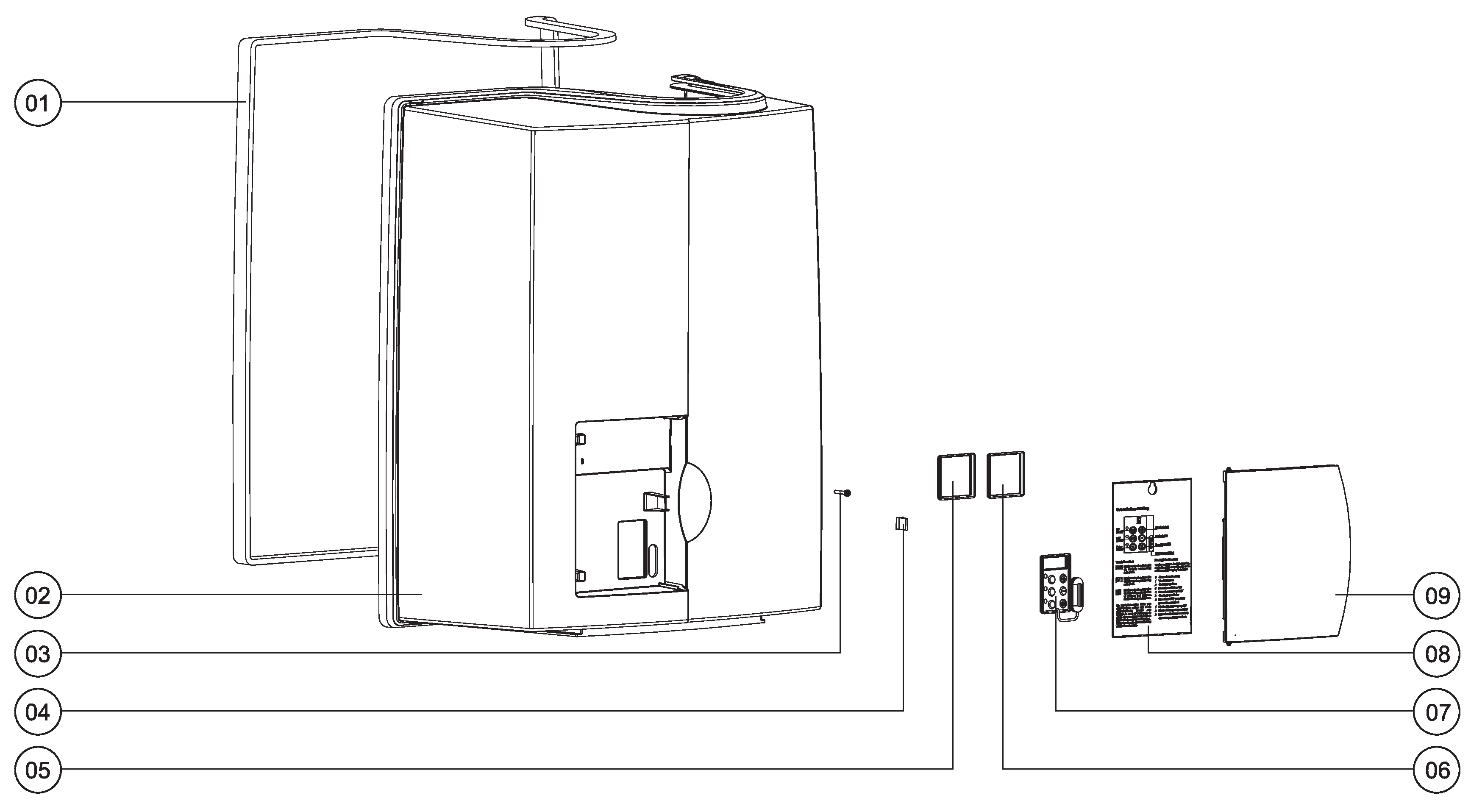

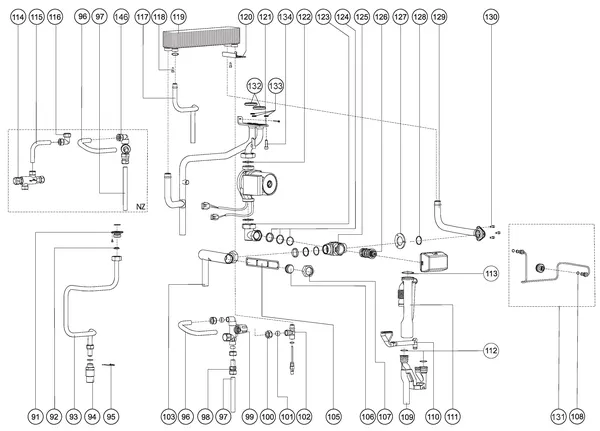

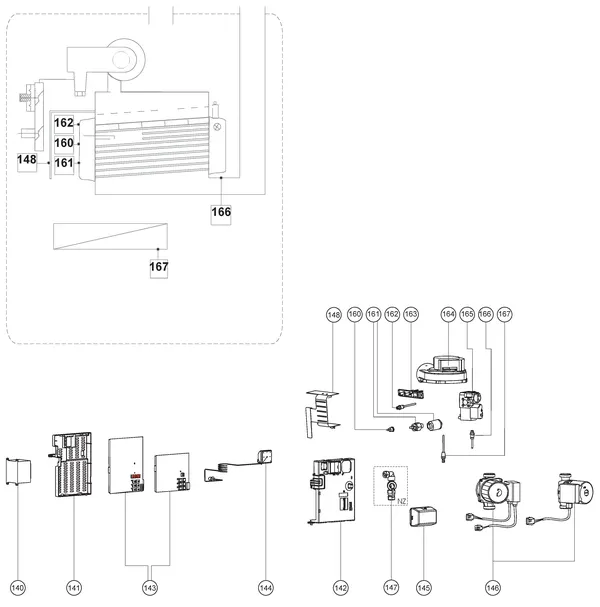

Tekeningen van de Atag Perfect PF-SHR 24
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag Perfect PF-SHR 24? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | What is going on | Part type |
|---|---|---|
| 1 | TD sensor fout | Sensors |
| 10 | Outdoor sensor fault (e.g. open, short-circuited, out of range) | Sensors |
| 20 | Flow temperature sensor defective | Sensors |
| 40 | Temperature exceeded at the burner flow temperature sensor. | Burners |
| 78 | Water pressure sensor out of range or not connected or, if water pressure is OK: pump defective. | Pumps |
| 102 | Druksensor Fout | Sensors |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
