Atag XL110 | vanaf 2012 OSS2/4 onderdelen
In brief
Instalpunt levert 67 originele onderdelen voor de Atag XL110 | vanaf 2012 OSS2/4, o.a. ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.
- 67Spare parts
- 37In stock
- €18,95Vanaf
- 21Typen
- beschikbaarExploded tekening
Op zoek naar onderdelen voor de Atag XL110 | vanaf 2012 OSS2/4 (cv-ketel)? Hieronder staan alle 67 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.
Bekijk de interactieve exploded tekening →Snel naar het juiste onderdeel voor de Atag XL110 | vanaf 2012 OSS2/4
| Onderdeel | Vanaf | Delivery |
|---|---|---|
| Ventilator Atag fan 230V | €305,95 | Op voorraad, morgen in huis |
| Ontstekingsonderdeel Atag ignition electrode incl. seal Q and SHR after new heat exchanger 2013 from 2009 | €104,45 | Op voorraad, morgen in huis |
| Druksensor Atag water pressure sensor Huba | €114,45 | Op voorraad, morgen in huis |
| Temperatuurvoeler Atag NTC return 10K | €38,95 | Op voorraad, morgen in huis |
| Branderautomaat Atag control unit BIC XL series | €508,95 | Op voorraad, morgen in huis |
| Display Atag display MMI in housing XL series | €231,95 | Op voorraad, morgen in huis |
Prijzen inclusief btw, rechtstreeks uit de kassa. Hieronder de complete onderdelenlijst van dit model.
Installer or self-employed engineer? Create a free business account: prices excl. VAT and invoices in your company name.
- Fans 3
- Temperature sensors and NTC sensors 3
- Pressure sensors 1
- Pumps 2
- Gas valves and gas control 2
- Burner control units 1
- Ignition and ionisation 2
- Siphons and condensate drains 2
- Burners 1
- Displays and controls 1
- Filters 1
- Maintenance and service kits 1
- Valves 3
- Electrical parts 1
- Tap parts 1
- Cables and wiring harnesses 3
- Gaskets and seals 19
- Pipes, tubes and hoses 3
- Casing and panels 2
- Insulation 1
- Fixing material 5
- Overige onderdelen 9
Ventilatoren voor de Atag XL110 | vanaf 2012 OSS2/4 (3) alle Atag ventilatoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag fan 230V | 8139182 fabr.nr. S4742800 | €305,95 | In stock | Bekijk & bestel |
| Atag fan 230V xl oss4 | 8139867 fabr.nr. S4760800 | €359,95 | In stock | Bekijk & bestel |
| Rewind refurbished fan for Atag A/E series (S4742800) | 8930071 | €239,95 | In stock | Bekijk & bestel |
Temperatuurvoelers en NTC-sensoren voor de Atag XL110 | vanaf 2012 OSS2/4 (3) alle Atag temperatuurvoelers en NTC-sensoren →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag NTC return 10K | 8139178 fabr.nr. S4746000 | €38,95 | In stock | Bekijk & bestel |
| Atag NTC flow 10K | 8139180 fabr.nr. S4745900 | €50,95 | In stock | Bekijk & bestel |
| Atag outdoor sensor for A, E, i and XL series | 0650302 fabr.nr. ARZ0055U | €96,95 | Made-to-order item | Bekijk & bestel |
Druksensoren voor de Atag XL110 | vanaf 2012 OSS2/4 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag water pressure sensor Huba | 8135490 fabr.nr. S4466300 | €114,45 | In stock | Bekijk & bestel |
Pompen voor de Atag XL110 | vanaf 2012 OSS2/4 (2) alle Atag pompen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag pump UP 25-80 XL until 11/2014 | 8139842 fabr.nr. S4810300 | €387,95 | Made-to-order item | Bekijk & bestel |
| Atag pump UP 25-60 XL until 11/2014 | 8139843 fabr.nr. S4810200 | €267,95 | Made-to-order item | Bekijk & bestel |
Gasblokken en gasregeling voor de Atag XL110 | vanaf 2012 OSS2/4 (2) alle Atag gasblokken en gasregeling →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag gas control block | 8139183 fabr.nr. S4751900 | €208,95 | In stock | Bekijk & bestel |
| Atag venturi SHR51/60 | 8139123 fabr.nr. S4319020 | €121,95 | Made-to-order item | Bekijk & bestel |
Branderautomaten voor de Atag XL110 | vanaf 2012 OSS2/4 (1) alle Atag branderautomaten →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag control unit BIC XL series | 8139722 fabr.nr. S4825300 | €508,95 | In stock | Bekijk & bestel |
Ontsteking en ionisatie voor de Atag XL110 | vanaf 2012 OSS2/4 (2) alle Atag ontsteking en ionisatie →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag ignition electrode incl. seal Q and SHR after new heat exchanger 2013 from 2009 | 8138101 fabr.nr. S4710100 | €104,45 | In stock | Bekijk & bestel |
| Atag ignition transformer xl | 8139821 fabr.nr. S4802600 | €67,95 | Made-to-order item | Bekijk & bestel |
Sifons en condensafvoer voor de Atag XL110 | vanaf 2012 OSS2/4 (2) alle Atag sifons en condensafvoer →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag siphon external complete XL | 8139710 fabr.nr. S4825700 | €61,95 | In stock | Bekijk & bestel |
| Atag condensate tray oss2 xl | 8139754 fabr.nr. S4795600 | €125,95 | Made-to-order item | Bekijk & bestel |
Branders voor de Atag XL110 | vanaf 2012 OSS2/4 (1) alle Atag branders →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag burner bed OSS3/4 natural gas | 8138129 fabr.nr. S4825600 | €365,95 | In stock | Bekijk & bestel |
Displays en bediening voor de Atag XL110 | vanaf 2012 OSS2/4 (1) alle Atag displays en bediening →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag display MMI in housing XL series | 8139760 fabr.nr. S4825400 | €231,95 | In stock | Bekijk & bestel |
Filters voor de Atag XL110 | vanaf 2012 OSS2/4 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag air supply filter 100 mm | 0640938 fabr.nr. AX00540U | €247,95 | Made-to-order item | Bekijk & bestel |
Onderhouds- en servicesets voor de Atag XL110 | vanaf 2012 OSS2/4 (1) alle Atag onderhouds- en servicesets →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag maintenance set for XL100/XL105/XL110 with ignition electrodes | 8139729 fabr.nr. S4842800 | €182,95 | In stock | Bekijk & bestel |
Kleppen en ventielen voor de Atag XL110 | vanaf 2012 OSS2/4 (3) alle Atag kleppen en ventielen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag automatic air vent chrome SHR for OSS1/2/3/4 | 8135041 fabr.nr. S4419110 | €64,95 | In stock | Bekijk & bestel |
| Atag non-return valve upper tray CLV system | 0650036 fabr.nr. AA000100 | €80,95 | In stock | Bekijk & bestel |
| Atag safety relief valve 4 bar 3/4" bi ce | 8139828 fabr.nr. S4831000 | €99,95 | Made-to-order item | Bekijk & bestel |
Elektrische onderdelen voor de Atag XL110 | vanaf 2012 OSS2/4 (1) alle Atag elektrische onderdelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag switch 230v xl | 8139850 fabr.nr. S4801700 | €47,95 | Made-to-order item | Bekijk & bestel |
Kraanonderdelen voor de Atag XL110 | vanaf 2012 OSS2/4 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag cartridge V filter for air supply 100 mm | 0640939 fabr.nr. AX00770U | €116,95 | Made-to-order item | Bekijk & bestel |
Kabels en kabelbomen voor de Atag XL110 | vanaf 2012 OSS2/4 (3) alle Atag kabels en kabelbomen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag spark plug cable set | 8139177 fabr.nr. S4754400 | €50,95 | In stock | Bekijk & bestel |
| Atag adapter cable SHR Huba pressure sensor | 8137070 fabr.nr. S4435400 | €40,95 | In stock | Bekijk & bestel |
| Atag wiring harness set xl | 8139786 fabr.nr. S4825800 | €336,95 | Made-to-order item | Bekijk & bestel |
Pakkingen en afdichtingen voor de Atag XL110 | vanaf 2012 OSS2/4 (19) alle Atag pakkingen en afdichtingen →
Leidingen, buizen en slangen voor de Atag XL110 | vanaf 2012 OSS2/4 (3) alle Atag leidingen, buizen en slangen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag flue gas T-pipe top d:110 /80 xl | 8132167 fabr.nr. S4796200 | €97,95 | Made-to-order item | Bekijk & bestel |
| Atag flue gas sliding piece diameter: 110 xl | 8132170 fabr.nr. S4810900 | €87,95 | Made-to-order item | Bekijk & bestel |
| Atag flue gas T-pipe bottom d:110 d:80 | 8132171 fabr.nr. S4811300 | €92,95 | Made-to-order item | Bekijk & bestel |
Beplating en panelen voor de Atag XL110 | vanaf 2012 OSS2/4 (2) alle Atag beplating en panelen →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag cover air supply 100 xl | 8139758 fabr.nr. S4810700 | €42,95 | Made-to-order item | Bekijk & bestel |
| Atag cover air supply 150/100 xl | 8139759 fabr.nr. S4810800 | €29,95 | Made-to-order item | Bekijk & bestel |
Isolatie voor de Atag XL110 | vanaf 2012 OSS2/4 (1)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag insulation set tube plate left and right Q/E for OSS1/2/3/4 | 8138109 fabr.nr. S4730900 | €33,95 | In stock | Bekijk & bestel |
Bevestigingsmateriaal voor de Atag XL110 | vanaf 2012 OSS2/4 (5) alle Atag bevestigingsmateriaal →
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag screw M5 x 12 mm hex socket countersunk (3 pcs) for OSS1/2/3/4 | 8139217 fabr.nr. S4440000 | €22,95 | In stock | Bekijk & bestel |
| Atag mounting bracket SHR51/60 | 8139532 fabr.nr. S4341710 | €33,95 | Made-to-order item | Bekijk & bestel |
| Atag screw taptite M5 x 8 mm ck-pd (3 x ) | 8139214 fabr.nr. S4167500 | €21,95 | In stock | Bekijk & bestel |
| Atag bolt M6 x 20 mm stainless steel hex socket bp 4,2 3 pcs | 8139513 fabr.nr. S4307220 | €29,95 | Made-to-order item | Bekijk & bestel |
| Atag bolt M5 x 12 mm gr phase hexagon din7985 (5 x ) | 8139213 fabr.nr. S4418710 | €25,95 | In stock | Bekijk & bestel |
Overige onderdelen voor de Atag XL110 | vanaf 2012 OSS2/4 (9)
| Onderdeel | Artikelnr. / fabr.nr. | Price | Voorraad | |
|---|---|---|---|---|
| Atag clamping rod condensate tray for OSS1/2/3/4 | 8139052 fabr.nr. S4310700 | €31,95 | In stock | Bekijk & bestel |
| Atag burner toggle rod for OSS1/2/3/4 | 8139057 fabr.nr. S4310800 | €32,95 | In stock | Bekijk & bestel |
| Atag water trap pressure sensor | 8137098 fabr.nr. S4325900 | €34,95 | In stock | Bekijk & bestel |
| Atag intake piece SHR51/60 | 8135419 fabr.nr. S4324720 | €59,95 | Made-to-order item | Bekijk & bestel |
| Atag upper tray assy oss4 xl | 8139751 fabr.nr. S4825500 | €214,95 | Made-to-order item | Bekijk & bestel |
| Atag condensate plug 1/4" for OSS1/2/3/4 | 8139712 fabr.nr. S4674500 | €30,95 | Made-to-order item | Bekijk & bestel |
| Atag siphon pipe internal xl | 8139853 fabr.nr. S4803100 | €69,95 | Made-to-order item | Bekijk & bestel |
| Atag locking clip pipes hydroblock | 8139590 fabr.nr. S4747100 | €70,95 | Made-to-order item | Bekijk & bestel |
| Atag flue gas seal Ø80 mm XL | 8139636 fabr.nr. S4816700 | €36,95 | In stock | Bekijk & bestel |

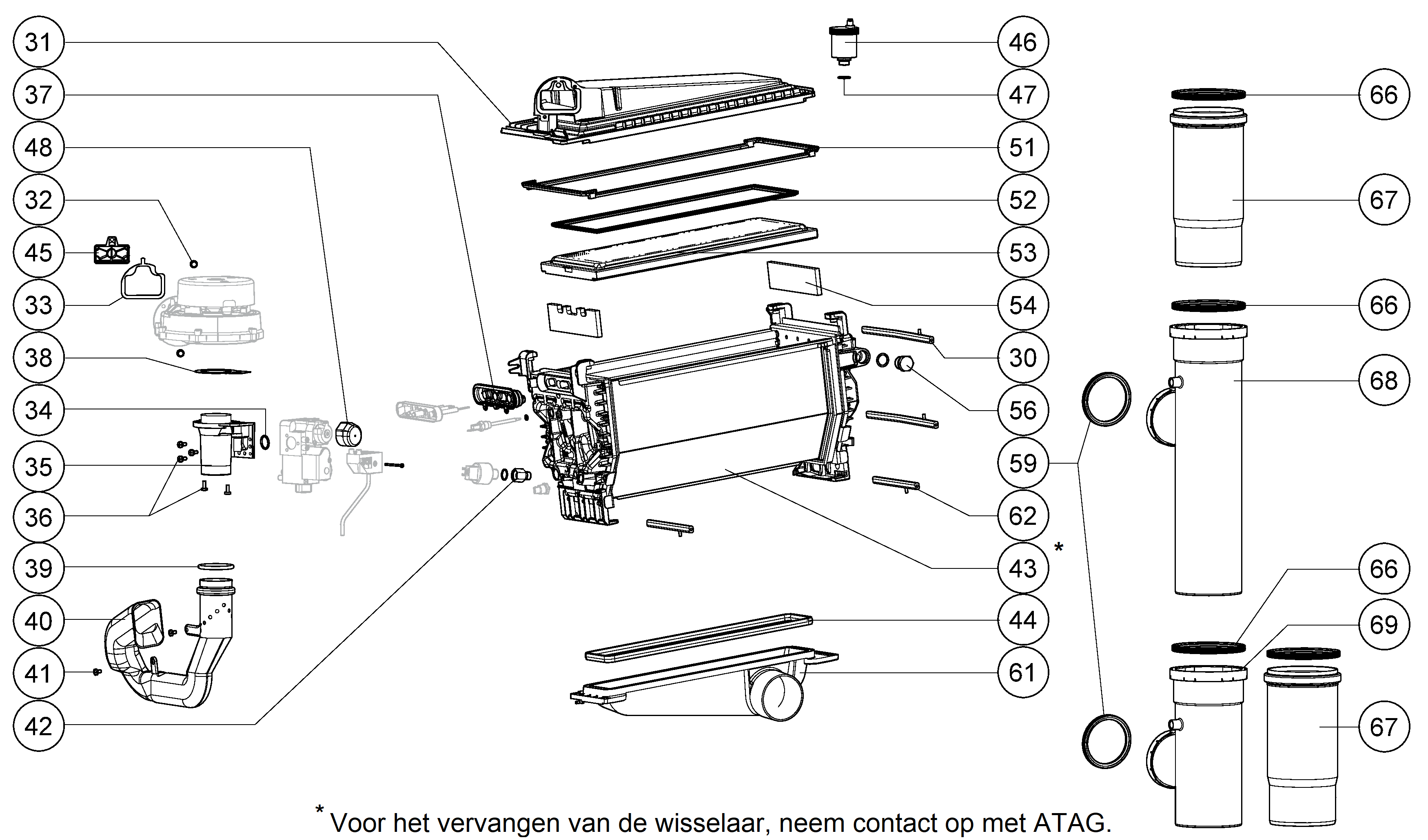

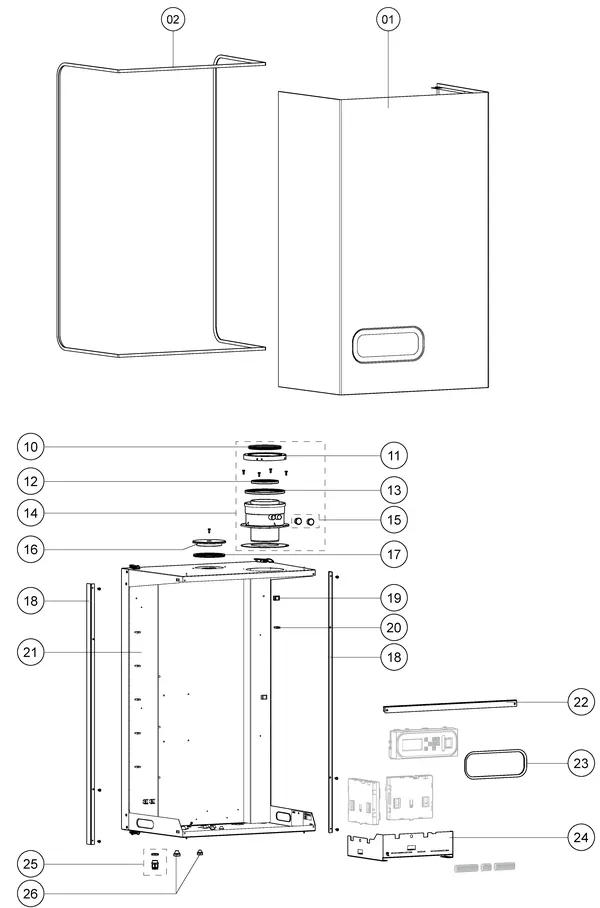

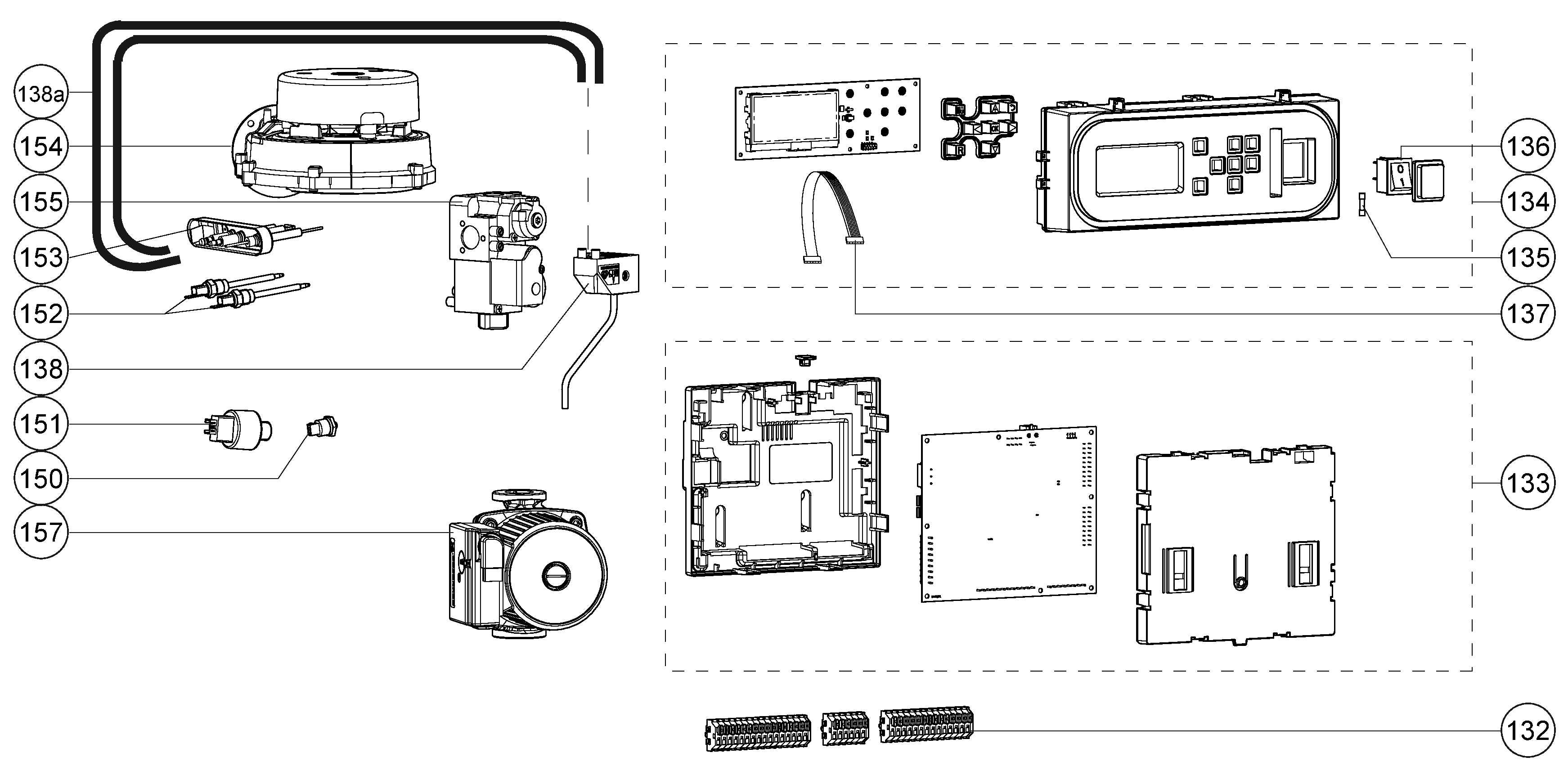

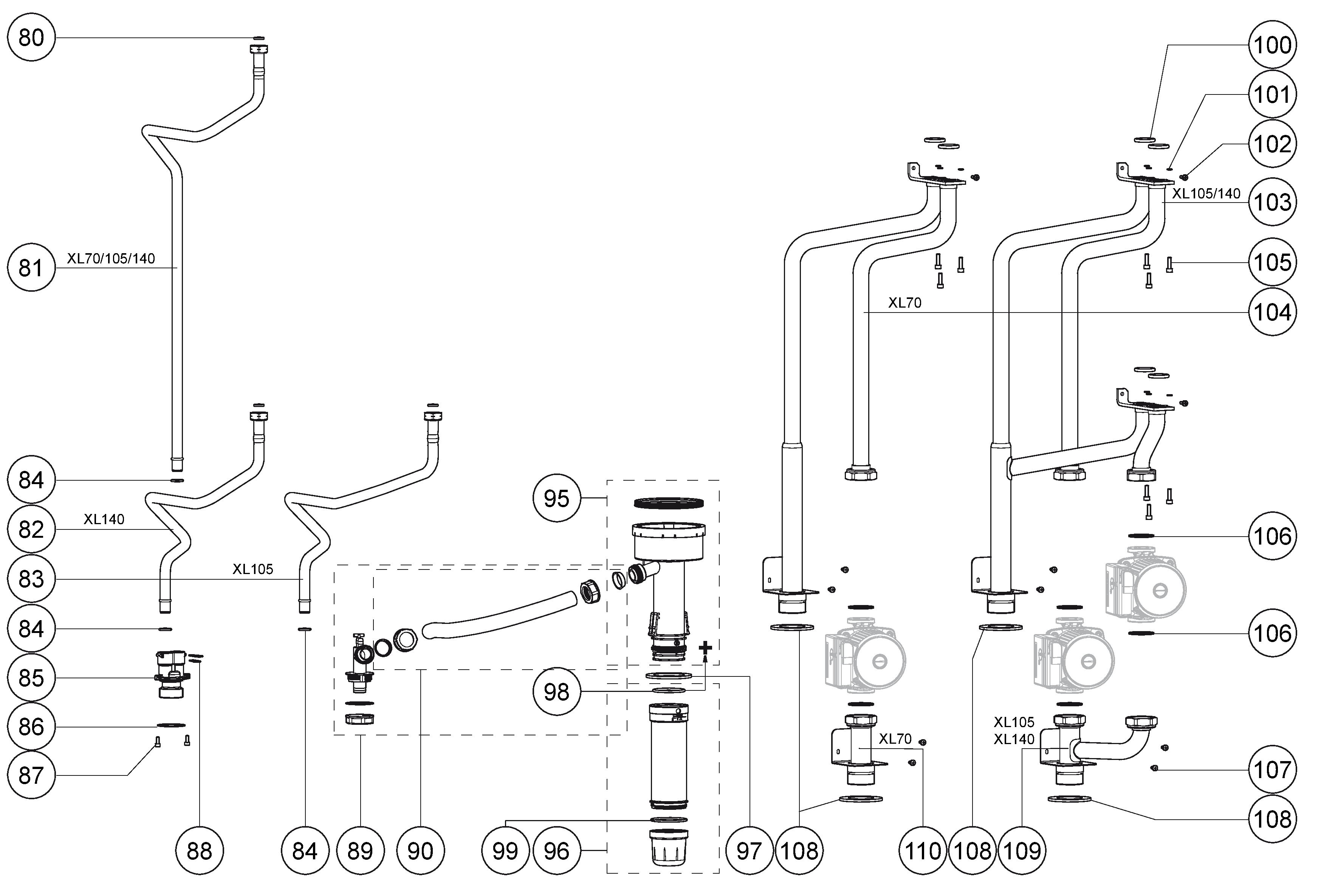

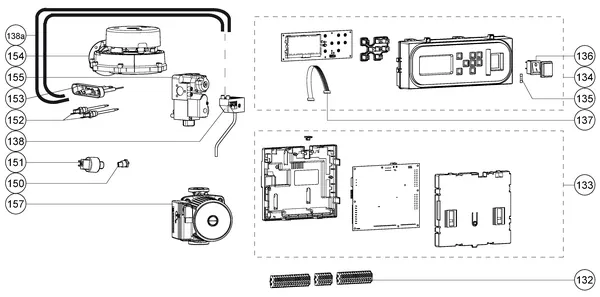

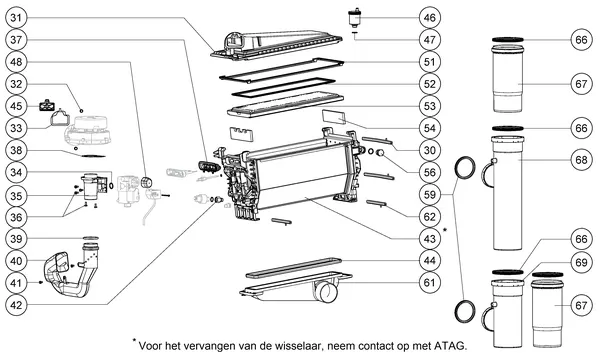

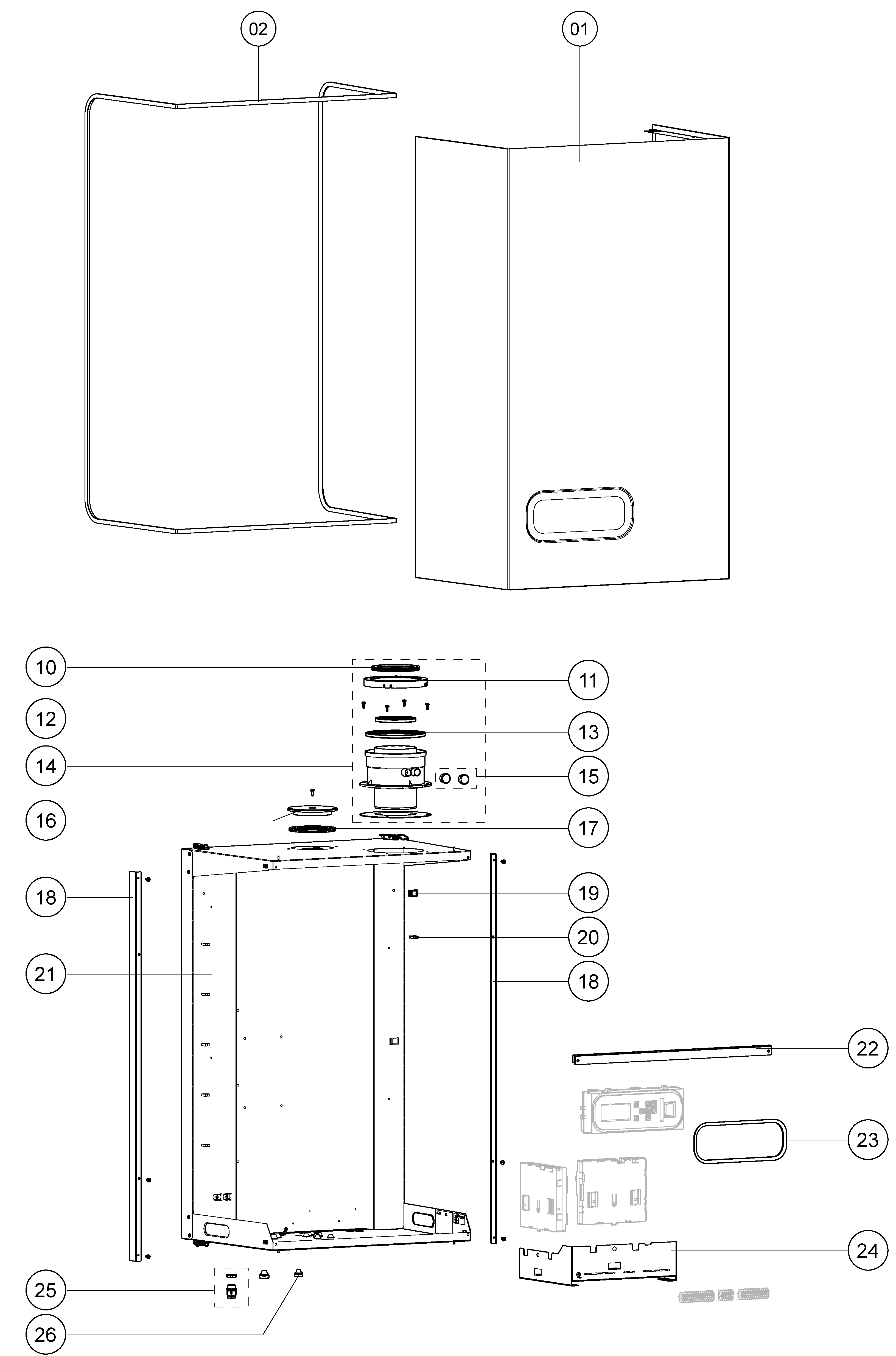

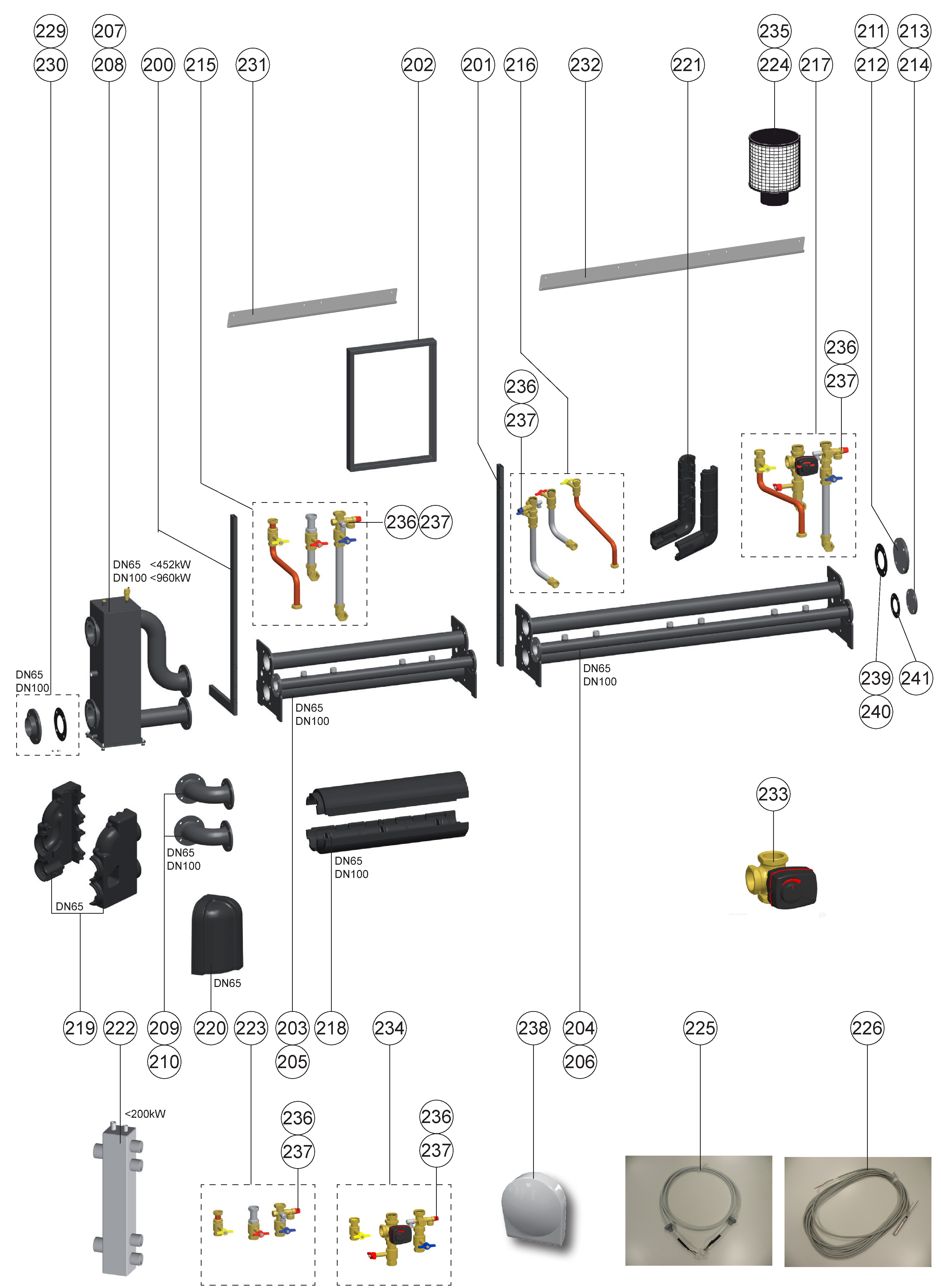

Tekeningen van de Atag XL110 | vanaf 2012 OSS2/4
Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.
Storingscode op je Atag XL110 | vanaf 2012 OSS2/4? Dit onderdeeltype hoort erbij
Veelvoorkomende Atag-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven. Alle codes met uitleg: Atag storingscodes.
| Code | What is going on | Part type |
|---|---|---|
| 40 | Temperature exceeded at the burner flow temperature sensor. | Burners |
| 78 | Water pressure sensor out of range or not connected or, if water pressure is OK: pump defective. | Pumps |
| 104 | No pump kick | Pumps |
| 129 | Fan fault (fan does not start) | Fans |
| 151 | Fan fault (speed control not reached or out of range) or defective control unit. | Fans |
| 501 | Ionisation fault | Ignition and ionisation |
Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.
Andere Atag cv-ketel-modellen
- Atag A203C | vanaf 2008 OSS1 97
- Atag A203EC | vanaf 10-2016 OSS2 97
- Atag A244C | vanaf 2008 up to 11-2009 OSS2 98
- Atag A244CL | vanaf 11-2009 OSS1 95
- Atag A244EC | vanaf 2008 OSS2 98
- Atag A285C | vanaf 2017 OSS2 92
- Atag A285EC | vanaf 2017 OSS2 90
- Atag Blauwe Engel CMA 350 29
- Atag Blauwe Engel CMA 352 12
- Atag Blauwe Engel CMA 650 29
- Atag Blauwe Engel CMA 652 12
- Atag Blauwe Engel CMA 950 29
Frequently asked questions
Welke onderdelen zijn er voor de Atag XL110 | vanaf 2012 OSS2/4?
In de catalogus staan 67 originele onderdelen voor de Atag XL110 | vanaf 2012 OSS2/4, waaronder ventilatoren, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.
Wat kost een ventilator voor de Atag XL110 | vanaf 2012 OSS2/4?
De ventilatoren voor dit model kosten tussen €410,34 en €491,36 inclusief btw. Bekijk de tabel "Ventilatoren" hierboven voor het juiste artikelnummer.
Zijn de onderdelen voor de Atag XL110 | vanaf 2012 OSS2/4 op voorraad?
37 van de 67 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.
Hoe weet ik welk onderdeel ik nodig heb voor de Atag XL110 | vanaf 2012 OSS2/4?
Zoek het onderdeel op artikelnummer of via de exploded tekening van de Atag XL110 | vanaf 2012 OSS2/4. Geeft je toestel een storingscode? Zoek die op bij Atag storingscodes; daar staat welk onderdeeltype meestal de oorzaak is.
Zijn dit originele Atag-onderdelen?
Ja. Alle 67 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Atag XL110 | vanaf 2012 OSS2/4, geleverd via de officiële technische groothandel en met het juiste artikelnummer.
Wat kosten onderdelen voor de Atag XL110 | vanaf 2012 OSS2/4?
De onderdelen voor de Atag XL110 | vanaf 2012 OSS2/4 lopen van €18,95 tot €682,15 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.
Kan ik een onderdeel retourneren?
Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
