Bosch Compress 3400i AWS (CS3400iAWS 10E) onderdelen

In brief

Instalpunt levert 64 originele onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E), o.a. sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren. Bestel direct of haal af in Alblasserdam.

64Spare parts
5In stock
€5,23Vanaf
13Typen
beschikbaarExploded tekening

Op zoek naar onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (warmtepomp)? Hieronder staan alle 64 originele onderdelen, gegroepeerd per onderdeeltype, met de bijbehorende exploded tekening. Kies een type om direct naar de juiste tabel te springen.

Bekijk de interactieve exploded tekening →

Sensors 3
Temperature sensors and NTC sensors 1
Pressure sensors 1
Pumps 1
Filters 1
Valves 1
Electrical parts 2
Cables and wiring harnesses 3
Gaskets and seals 4
Pipes, tubes and hoses 8
Casing and panels 3
Insulation 3
Fixing material 9
Overige onderdelen 24

Sensoren en voelers voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (3) alle Bosch sensoren en voelers →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit temperature sensor 200mm 10 kohm	8020309 fabr.nr. 8733703181	€48,95	In stock	Bekijk & bestel
Nefit temperatuursensor	81901167 fabr.nr. 7735502304	€104,95	Made-to-order item	Bekijk & bestel
Nefit temperatuurbegrenzer	8029940 fabr.nr. 8738208813	€142,95	Made-to-order item	Bekijk & bestel

Temperatuurvoelers en NTC-sensoren voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch temperatuurvoelers en NTC-sensoren →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit outdoor temperature sensor	8020026 fabr.nr. 8738203521	€59,95	In stock	Bekijk & bestel

Druksensoren voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch druksensoren →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit pressure sensor ph1 46 bar	8021071 fabr.nr. 8733703200	€288,95	Made-to-order item	Bekijk & bestel

Pompen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch pompen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit pomp	8020549 fabr.nr. 87186458460	€369,95	Made-to-order item	Bekijk & bestel

Filters voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch filters →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit water filter DN25	8020139 fabr.nr. 8733702122	€17,95	In stock	Bekijk & bestel

Kleppen en ventielen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (1) alle Bosch kleppen en ventielen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Bosch veiligheidsklep	8185341 fabr.nr. 87186434270	€42,95	In stock	Bekijk & bestel

Elektrische onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (2) alle Bosch elektrische onderdelen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit cartridge fuse rear 5x20 6,3at 230v	8021206 fabr.nr. 8718578518	€43,95	Made-to-order item	Bekijk & bestel
Nefit cable clip (10x)	8020865 fabr.nr. 87199053350	€94,95	Made-to-order item	Bekijk & bestel

Kabels en kabelbomen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (3) alle Bosch kabels en kabelbomen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit cable Molex 4m	8020899 fabr.nr. 8738206161	€48,95	In stock	Bekijk & bestel
Nefit cable bbtool	8020910 fabr.nr. 87185963300	€31,95	Made-to-order item	Bekijk & bestel
Nefit cable fixing (10 pcs)	8020909 fabr.nr. 87185794450	€21,95	Made-to-order item	Bekijk & bestel

Pakkingen en afdichtingen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (4) alle Bosch pakkingen en afdichtingen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit O-ring 13.87x3.53 (10x) 87167711550	80200127 fabr.nr. 87167711550	€53,95	Made-to-order item	Bekijk & bestel
Nefit seal (10x)	8021337 fabr.nr. 87101031640	€27,95	Made-to-order item	Bekijk & bestel
Nefit seal 15.0 x 10.0 x 1.0	8021334 fabr.nr. 87161409210	€23,95	Made-to-order item	Bekijk & bestel
Nefit gasket (10 pcs) G 1.1/2"	8020611 fabr.nr. 87186423670	€54,95	Made-to-order item	Bekijk & bestel

Leidingen, buizen en slangen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (8) alle Bosch leidingen, buizen en slangen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit connector terminal cross	8021440 fabr.nr. 87185895380	€10,95	Made-to-order item	Bekijk & bestel
Nefit adapter	8021412 fabr.nr. 87186454830	€89,95	Made-to-order item	Bekijk & bestel
Nefit flexible slang	8021017 fabr.nr. 87186451990	€43,95	Made-to-order item	Bekijk & bestel
Nefit pijp	8020598 fabr.nr. 87186453890	€267,95	Made-to-order item	Bekijk & bestel
Nefit pijp	8020585 fabr.nr. 87186453950	€154,95	Made-to-order item	Bekijk & bestel
Nefit pijp pomp	8020566 fabr.nr. 87186453930	€126,95	Made-to-order item	Bekijk & bestel
Nefit hose l = 315 mm	8020377 fabr.nr. 87186418790	€52,95	Made-to-order item	Bekijk & bestel
Nefit union nut 7/8"	8020141 fabr.nr. 87186427280	€150,95	Made-to-order item	Bekijk & bestel

Beplating en panelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (3) alle Bosch beplating en panelen →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit aansluitplaat	8021446 fabr.nr. 87376007100	€48,95	Made-to-order item	Bekijk & bestel
Nefit side wall lhs	8020087 fabr.nr. 87186458490	€84,95	Made-to-order item	Bekijk & bestel
Nefit side wall rhs	8020084 fabr.nr. 87186458440	€84,95	Made-to-order item	Bekijk & bestel

Isolatie voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (3) alle Bosch isolatie →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Bosch insulation (cover plate)	80200750 fabr.nr. 8738213391	€22,95	Made-to-order item	Bekijk & bestel
Nefit isolatie	8020946 fabr.nr. 87186454030	€47,95	Made-to-order item	Bekijk & bestel
Nefit isolatie	8020945 fabr.nr. 87186474110	€30,95	Made-to-order item	Bekijk & bestel

Bevestigingsmateriaal voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (9) alle Bosch bevestigingsmateriaal →

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Nefit screw (10 pcs) M6 x 10 mm	8020435 fabr.nr. 87134011020	€63,95	Made-to-order item	Bekijk & bestel
Nefit screw M4x6mm (10 pcs)	8020441 fabr.nr. 87199051460	€10,95	Made-to-order item	Bekijk & bestel
Bosch display holder	80200397 fabr.nr. 8738210398	€62,95	Made-to-order item	Bekijk & bestel
Bosch screw 8738708770, 10 pcs	10741437 fabr.nr. 8738708770	€9,95	Made-to-order item	Bekijk & bestel
Bosch screw set (EPP)	10741060 fabr.nr. 8738213792	€25,95	Made-to-order item	Bekijk & bestel
Nefit holder	8020971 fabr.nr. 87186437470	€30,95	Made-to-order item	Bekijk & bestel
Nefit clamp (10 pcs) d=16mm	8020824 fabr.nr. 87186425030	€108,95	Made-to-order item	Bekijk & bestel
Nefit klem (5 stuks)	8020821 fabr.nr. 87186454820	€10,95	Made-to-order item	Bekijk & bestel
Nefit klem (5 stuks)	8020822 fabr.nr. 87186454840	€21,95	Made-to-order item	Bekijk & bestel

Overige onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) (24)

Onderdeel	Artikelnr. / fabr.nr.	Price	Voorraad
Buderus/Bosch magnetic filter ball dn25 (mesh size = 0.6)	81901195 fabr.nr. 8738213799	€117,95	Made-to-order item	Bekijk & bestel
Buderus/Bosch cable set (hmi-cuhp)	81901205 fabr.nr. 8738213793	€41,95	Made-to-order item	Bekijk & bestel
Bosch cable (pressure sensor) 8738213912	10741150 fabr.nr. 8738213912	€8,95	Made-to-order item	Bekijk & bestel
Bosch union nut 7/16 8738213931	10741151 fabr.nr. 8738213931	€23,95	Made-to-order item	Bekijk & bestel
Bosch control knob 8737712636 8737712636	10740906 fabr.nr. 8737712636	€28,95	Made-to-order item	Bekijk & bestel
Bosch cable (+ fuse) 8738213948	10741155 fabr.nr. 8738213948	€52,95	Made-to-order item	Bekijk & bestel
Bosch hose clamp 1/4 8738213784	10741052 fabr.nr. 8738213784	€32,95	Made-to-order item	Bekijk & bestel
Bosch insulation 340 mm 8738213785	10741053 fabr.nr. 8738213785	€25,95	Made-to-order item	Bekijk & bestel
Bosch cable set (electric heater 585 kw)	10741054 fabr.nr. 8738213786	€10,95	Made-to-order item	Bekijk & bestel
Bosch cable set (water pump) 8738213787	10741055 fabr.nr. 8738213787	€87,95	Made-to-order item	Bekijk & bestel
Bosch wiring harness e 8738213788 8738213788	10741056 fabr.nr. 8738213788	€8,95	Made-to-order item	Bekijk & bestel
Bosch electric heater 585 kwkw	10741057 fabr.nr. 8738213789	€624,95	Made-to-order item	Bekijk & bestel
Bosch drip tray e 8738213791	10741059 fabr.nr. 8738213791	€60,95	Made-to-order item	Bekijk & bestel
Bosch insulation 56 mm 8738213794	10741061 fabr.nr. 8738213794	€23,95	Made-to-order item	Bekijk & bestel
Bosch cable set (sensor) 8738213795	10741062 fabr.nr. 8738213795	€10,95	Made-to-order item	Bekijk & bestel
Bosch heat exchanger (r32) set	10741064 fabr.nr. 8738213797	€727,95	Made-to-order item	Bekijk & bestel
Bosch clamp temperature sensor 1/4	10741066 fabr.nr. 8738213804	€10,95	Made-to-order item	Bekijk & bestel
Bosch cable 375mm (temp) sensor	10741068 fabr.nr. 8738213806	€28,95	Made-to-order item	Bekijk & bestel
Bosch cable 300mm (temp) sensor	10741069 fabr.nr. 8738213807	€30,95	Made-to-order item	Bekijk & bestel
Bosch temperature sensor ntc 500 mm r40	10741070 fabr.nr. 8738213808	€32,95	Made-to-order item	Bekijk & bestel
Bosch cable (smart grid) 8738213809	10741071 fabr.nr. 8738213809	€30,95	Made-to-order item	Bekijk & bestel
Bosch front wall bottom 87186466840	10740805 fabr.nr. 87186466840	€60,95	Made-to-order item	Bekijk & bestel
Bosch temperature sensor 6m 8737601713	10740848 fabr.nr. 8737601713	€45,95	Made-to-order item	Bekijk & bestel
Nefit for top wall	8020163 fabr.nr. 87186458470	€63,95	Made-to-order item	Bekijk & bestel

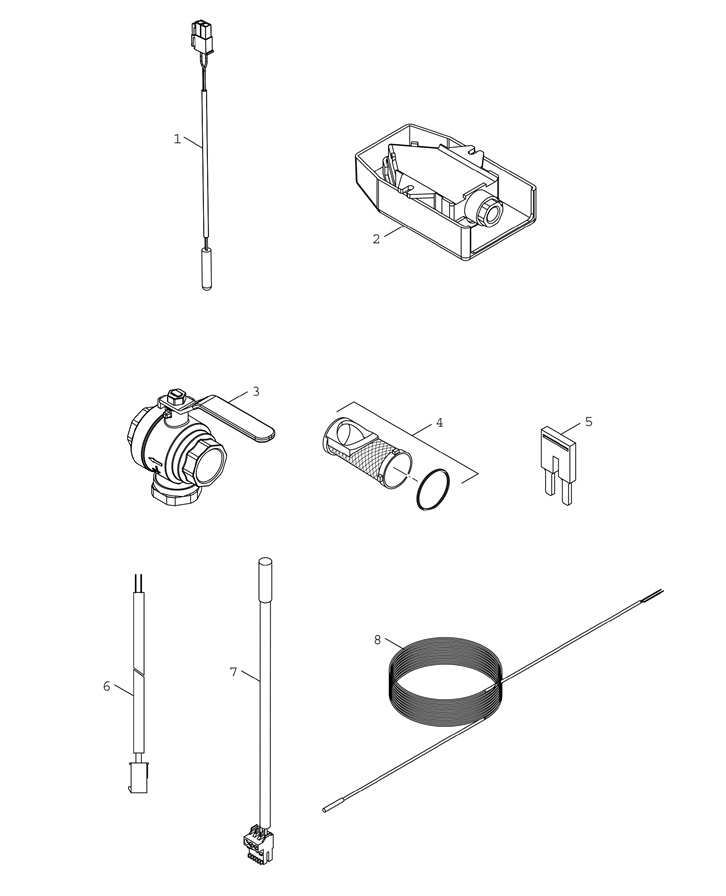

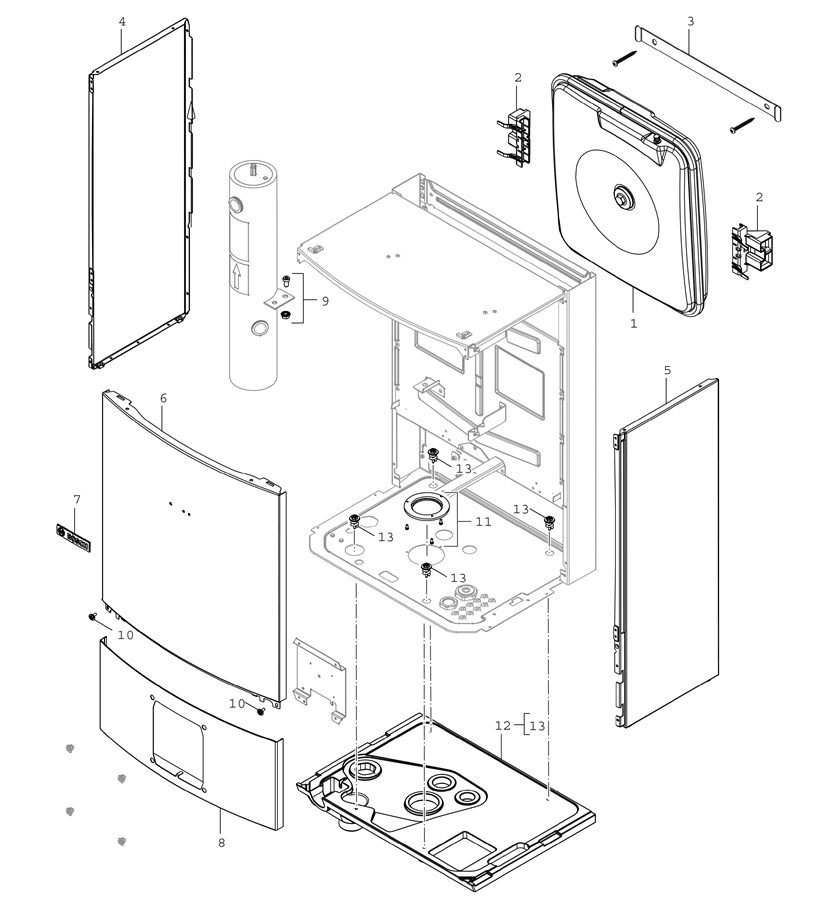

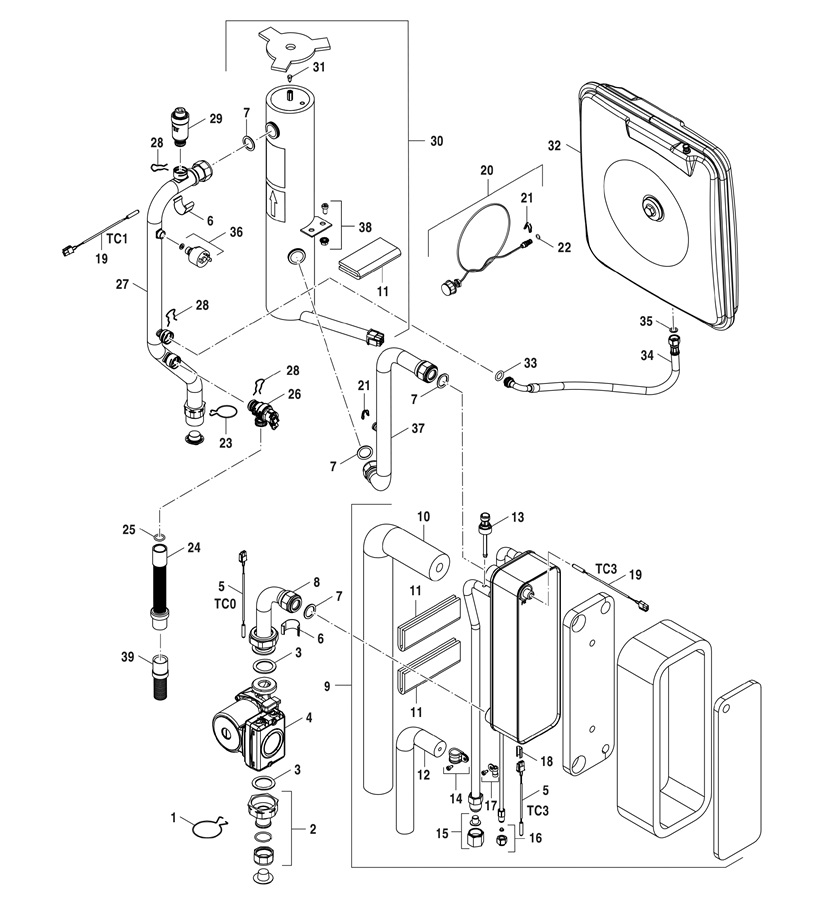

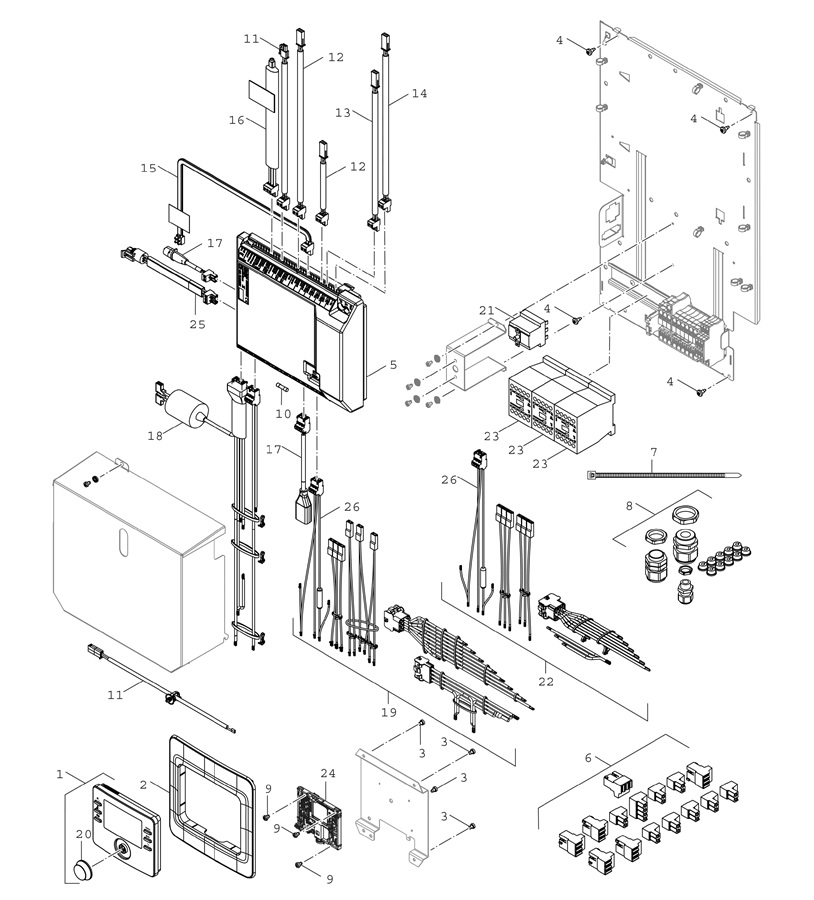

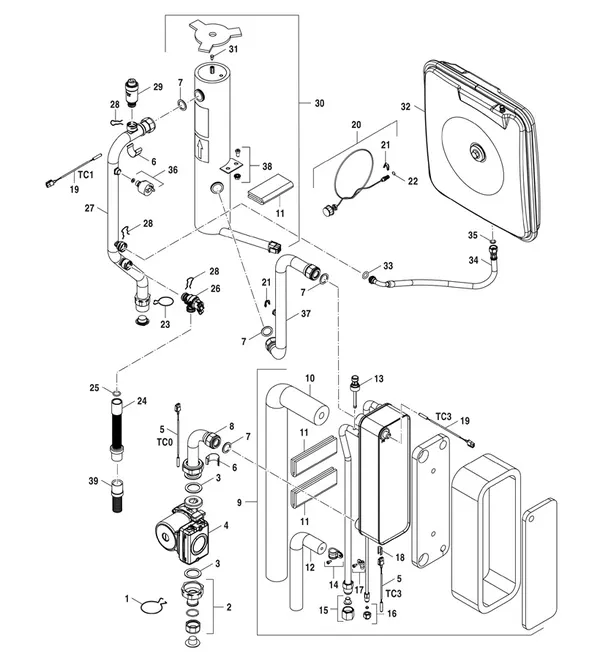

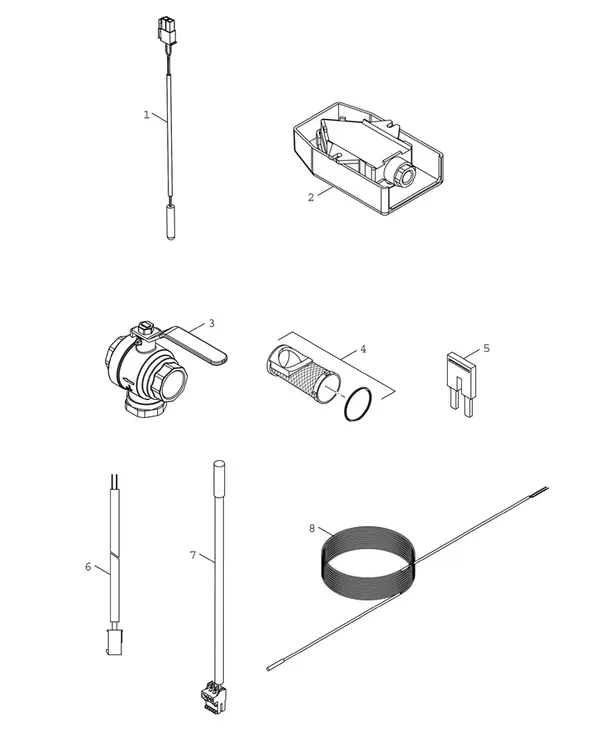

Tekeningen van de Bosch Compress 3400i AWS (CS3400iAWS 10E)

Klik op een tekening voor de grote versie. De positienummers vind je terug bij elk onderdeel.

Storingscode op je Bosch Compress 3400i AWS (CS3400iAWS 10E)? Dit onderdeeltype hoort erbij

Veelvoorkomende Bosch-storingscodes en het onderdeeltype dat doorgaans de oorzaak is; de onderdelen van dit model staan hierboven.

Code	What is going on	Part type
2P564	Temperature sensor temperature rising too fast (> 70 K/min).	Sensors
281 B	CH pump blocked or air in CH pump	Pumps
317 V	Flue gas temperature sensor short circuit	Sensors
318 V	Flue gas temperature sensor open circuit	Sensors
815 W	Open manifold temperature sensor defective	Sensors
1019 W	Wrong pump type detected	Pumps

Indicatief: dezelfde code kan per situatie een andere oorzaak hebben.

Andere Bosch warmtepomp-modellen

← Alle Bosch onderdelen

Frequently asked questions

Welke onderdelen zijn er voor de Bosch Compress 3400i AWS (CS3400iAWS 10E)?

In de catalogus staan 64 originele onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E), waaronder sensoren en voelers, temperatuurvoelers en NTC-sensoren, druksensoren, pompen. Alle onderdelen staan hierboven per type gegroepeerd met artikelnummer en prijs.

Wat kost een sensor voor de Bosch Compress 3400i AWS (CS3400iAWS 10E)?

De sensoren en voelers voor dit model kosten tussen €56,19 en €167,27 inclusief btw. Bekijk de tabel "Sensoren en voelers" hierboven voor het juiste artikelnummer.

Zijn de onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) op voorraad?

5 van de 64 onderdelen zijn op voorraad en worden binnen 1 tot 2 werkdagen bezorgd, of je haalt ze op in Alblasserdam. Onderdelen met de status "Bestelartikel" worden speciaal voor je besteld; de levertijd staat op de productpagina.

Hoe weet ik welk onderdeel ik nodig heb voor de Bosch Compress 3400i AWS (CS3400iAWS 10E)?

Zoek het onderdeel op artikelnummer of via de exploded tekening van de Bosch Compress 3400i AWS (CS3400iAWS 10E). Geeft je toestel een storingscode? Kijk in het overzicht van storingscodes voor het bijbehorende onderdeeltype.

Zijn dit originele Bosch-onderdelen?

Ja. Alle 64 onderdelen in deze lijst zijn originele fabrieksonderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E), geleverd via de officiële technische groothandel en met het juiste artikelnummer.

Wat kosten onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E)?

De onderdelen voor de Bosch Compress 3400i AWS (CS3400iAWS 10E) lopen van €5,23 tot €980,10 inclusief btw. De exacte prijs staat per onderdeel in de tabellen hierboven.

Kan ik een onderdeel retourneren?

Onderdelen kunnen alleen ongebruikt en ongeopend retour. Uitgepakte, geïnstalleerde of beschadigde onderdelen (ook een beschadigde verpakking) kunnen niet retour; printplaten nooit.
